本技術涉及can總線儀表，具體而言，涉及一種可背光調節的can總線儀表。

背景技術：

1、can總線儀表是一種利用can總線技術進行數據傳輸和顯示的汽車儀表，能夠與汽車上多個系統進行數據交換，當某個系統檢測到故障時，會通過can總線將故障信息傳遞給儀表，儀表根據這些信息點亮故障燈，并向駕駛員顯示相關信息。

2、can總線儀表包括儀表外殼、尾蓋以及線路板，線路板安裝于儀表外殼內部，尾蓋安裝于儀表外殼尾部的開口處對其進行遮擋。其中，各個系統中的線路會通過接線插頭與線路板進行連接，尾蓋上則開設有一個供多個線路穿過的穿線孔。為了使各個系統線路上的插頭能夠與線路板穩定連接，現有線路從尾蓋穿出后會通過扎帶捆綁在儀表周圍其它零部件上。但是，一般距離尾蓋最近的一個扎帶仍會與尾蓋間隔有一定的距離，使得扎帶與尾蓋之間的線路具有一定的自由度，導致線路的接頭會隨著汽車長時間的震動而發生微小晃動，進而影響對應系統線路與線路板連接的穩定性以及響應的靈敏度。

技術實現思路

1、為解決上述問題中的至少一個方面，本實用新型提供一種可背光調節的can總線儀表，包括儀表本體和電路板，所述電路板安裝于所述儀表本體內部，所述儀表本體開設有出線孔，所述出線孔處設有螺紋筒，所述出線孔位于所述螺紋筒內部，所述螺紋筒遠離所述儀表本體的一端設有錐形橡膠套，所述螺紋筒上套設且螺紋連接有錐形尾套，所述錐形橡膠套位于所述錐形尾套內，與所述電路板連接的線纜于所述錐形橡膠套以及所述錐形尾套內穿過，所述錐形尾套向靠近所述儀表本體的方向移動時，將驅使所述錐形橡膠套發生形變以對線纜夾緊固定，所述螺紋筒的外側設有單向轉動鎖定件，所述單向轉動鎖定件適于對所述錐形尾套松開轉動的方向進行鎖定。

2、可選地，所述錐形橡膠套內部周向間隔設有多個形變凹槽。

3、可選地，所述螺紋筒遠離所述儀表本體的一端開設有插槽，所述錐形橡膠套過盈插設于所述插槽內。

4、可選地，所述儀表本體前端設有多個顯示標識，多個所述顯示標識處均設有發光件以使對應的所述顯示標識被點亮，多個所述發光件的光亮均可得到調節。

5、可選地，所述錐形尾套的外壁固定設有棘輪環，所述單向轉動鎖定件一側插設于所述棘輪環任意一個齒槽內以對所述錐形尾套的松開轉動進行鎖定。

6、可選地，所述單向轉動鎖定件與所述棘輪環配合時，所述錐形尾套與所述螺紋筒保持螺紋連接狀態。

7、可選地，所述單向轉動鎖定件為弧形棘齒彈片。

8、可選地，所述螺紋筒的外側設有安裝條，所述安裝條靠近所述螺紋筒的一側開設有安裝槽，所述單向轉動鎖定件一側插設并固定于所述安裝槽。

9、可選地，所述單向轉動鎖定件一側設有限位板，所述限位板固定于所述儀表本體適于對所述單向轉動鎖定件的反向移動進行限位。

10、可選地，所述限位板延伸的長度小于所述單向轉動鎖定件的延伸長度。

11、相對于現有技術，本實用新型的有益技術效果在于：

12、1、線纜與電路板連接后會從螺紋筒以及錐形尾套穿出，之后轉動錐形尾套向靠近儀表本體的方向移動，錐形尾套將會驅使錐形橡膠套收攏以和錐形尾套配合對線纜夾緊固定，使線纜從儀表本體穿出后的位置便得到固定，同時，單向轉動鎖定件防止錐形尾套反向轉動產生松動，進而減少了線纜與電路板連接端的自由度，提高了線纜與電路板連接的穩定性，保證了信號傳輸?shù)撵`敏度；

13、2、多個形變槽的設置能夠使錐形橡膠套受到擠壓發生形變收攏時具有形變空間，提高錐形橡膠套形變時的便捷度；

14、3、棘輪環與單向轉動鎖定件配合能夠得到反向轉動的限位，另外，棘輪環能夠起到作為摩擦紋理的效果，能夠增大操作者在轉動錐形尾套時的摩擦力，不易出現打滑現象；

15、4、錐形橡膠套與螺紋筒插接連接，針對不同數量和總外徑不同的線纜可以更換對應的錐形橡膠套以保證對線纜夾緊的穩定性。

技術特征：

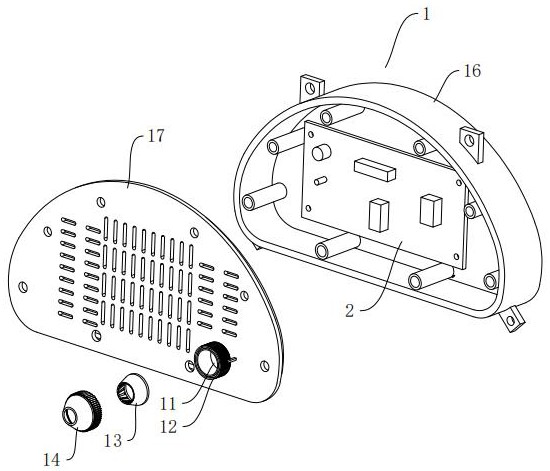

1.一種可背光調節的can總線儀表，其特征在于：包括儀表本體(1)和電路板(2)，所述電路板(2)安裝于所述儀表本體(1)內部，所述儀表本體(1)開設有出線孔(11)，所述出線孔(11)處設有螺紋筒(12)，所述出線孔(11)位于所述螺紋筒(12)內部，所述螺紋筒(12)遠離所述儀表本體(1)的一端設有錐形橡膠套(13)，所述螺紋筒(12)上套設且螺紋連接有錐形尾套(14)，所述錐形橡膠套(13)位于所述錐形尾套(14)內，與所述電路板(2)連接的線纜于所述錐形橡膠套(13)以及所述錐形尾套(14)內穿過，所述錐形尾套(14)向靠近所述儀表本體(1)的方向移動時，將驅使所述錐形橡膠套(13)發生形變以對線纜夾緊固定，所述螺紋筒(12)的外側設有單向轉動鎖定件(15)，所述單向轉動鎖定件(15)適于對所述錐形尾套(14)松開轉動的方向進行鎖定。

2.根據權利要求1所述的可背光調節的can總線儀表，其特征在于：所述錐形橡膠套(13)內部周向間隔設有多個形變凹槽(131)。

3.根據權利要求1所述的可背光調節的can總線儀表，其特征在于：所述螺紋筒(12)遠離所述儀表本體(1)的一端開設有插槽(121)，所述錐形橡膠套(13)過盈插設于所述插槽(121)內。

4.根據權利要求1所述的可背光調節的can總線儀表，其特征在于：所述儀表本體(1)前端設有多個顯示標識，多個所述顯示標識處均設有發光件以使對應的所述顯示標識被點亮，多個所述發光件的光亮均可得到調節。

5.根據權利要求1-4任一項所述的可背光調節的can總線儀表，其特征在于：所述錐形尾套(14)的外壁固定設有棘輪環(141)，所述單向轉動鎖定件(15)一側插設于所述棘輪環(141)任意一個齒槽內以對所述錐形尾套(14)的松開轉動進行鎖定。

6.根據權利要求5所述的可背光調節的can總線儀表，其特征在于：所述單向轉動鎖定件(15)與所述棘輪環(141)配合時，所述錐形尾套(14)與所述螺紋筒(12)保持螺紋連接狀態。

7.根據權利要求5所述的可背光調節的can總線儀表，其特征在于：所述單向轉動鎖定件(15)為弧形棘齒彈片。

8.根據權利要求7所述的可背光調節的can總線儀表，其特征在于：所述螺紋筒(12)的外側設有安裝條(18)，所述安裝條(18)靠近所述螺紋筒(12)的一側開設有安裝槽，所述單向轉動鎖定件(15)一側插設并固定于所述安裝槽。

9.根據權利要求8所述的可背光調節的can總線儀表，其特征在于：所述單向轉動鎖定件(15)一側設有限位板(19)，所述限位板(19)固定于所述儀表本體(1)適于對所述單向轉動鎖定件(15)的反向移動進行限位。

10.根據權利要求9所述的可背光調節的can總線儀表，其特征在于：所述限位板(19)延伸的長度小于所述單向轉動鎖定件(15)的延伸長度。

技術總結
本技術涉及CAN總線儀表領域，公開了一種可背光調節的CAN總線儀表。其包括儀表本體和電路板，電路板安裝于儀表本體內部，儀表本體開設有出線孔，出線孔處設有螺紋筒，螺紋筒遠離儀表本體的一端設有錐形橡膠套，螺紋筒上套設且螺紋連接有錐形尾套，錐形橡膠套位于錐形尾套內，與電路板連接的線纜于錐形橡膠套以及錐形尾套內穿過，錐形尾套向靠近儀表本體的方向移動時，將驅使錐形橡膠套發生形變以對線纜夾緊固定，螺紋筒的外側設有單向轉動鎖定件，單向轉動鎖定件適于對錐形尾套松開轉動的方向進行鎖定。本技術使線纜從儀表本體穿出后的位置便得到固定，提高了線纜與電路板連接的穩定性，保證了信號傳輸?shù)撵`敏度。

技術研發人員：童林輝,張陽
受保護的技術使用者：寧波市海曙雪利曼電子儀表有限公司
技術研發日：20250319
技術公布日：2025/4/24
