本實用新型涉及用于鐵路限界測量儀器，特別是一種用于鐵路限界測量的儀器。

背景技術：

隨著我國鐵路列車提速和高速列車的快速發展，對乘車舒適性及上下車設備人性化設計提出了進一步的要求。機車安全運行必須有一個安全空間，鐵路對限界管理要求越來越高，機車車輛限界和建筑接近限界作業量也隨之越來越大，因此，對限界測量設備的測量精度和作業效率的要求也越來越高。如何監測列車車廂與鐵軌周圍的建筑物是否處在合適位置,成為軌道檢測、檢修部門的一項重要工作。

傳統軌距測量、站臺限界、建筑物限界需要軌距尺和皮尺。限界測量要求安全、準確，而利用傳統的軌距尺和皮尺需要耗費極大的時間和精力，測量功能單一，不能集多種建筑物類型測量為一體，無法滿足多功能集成，機械式的測量過程中存在本身儀器笨重、操作復雜、結構不穩定、作業效率低、人為測量誤差大等缺陷，不能滿足鐵路限界測量和管理工作的需要，因此需要一種儀器可以將軌距測量、站臺限界、建筑物限界、數據結構的記錄和處理集成一體，兼有結構簡單、靈巧，便于攜帶的儀器。

實用新型專利CN201420556636.X公開了一種鐵路站臺限界測量儀，主要是將儀器機架放在軌道，利用激光實現軌距和站臺限界的功能，該實用新型雖然可基本實現軌距、站臺的限界，由于鐵軌截面并非規則，所以其基準難以通過人為調整激光確定，缺乏客觀性。該實用新型缺乏建筑物限界，軌距限界存在明顯缺陷，無法滿足集成度、客觀性要求。

技術實現要素：

為了克服背景技術所述的不足及滿足精確性、實用性、集成性、便攜式的要求，本實用新型提供一種一體化便攜式激光限界測量儀，該測量儀以單片機為核心，以激光測距儀和位移傳感器為主要測量方式。將本儀器放在卡在軌道上，利用位移傳感器和塑料卡扣II卡在內軌，通過單片機算法得到內軌距離；同時通過激光盒發射出激光，計算出發射點與被測物體的直線距離，通過角度傳感器得到相關角度的大小，再通過單片機程序得到被測物體到發射點的水平和豎直高度。最后測得的數據將在顯示屏中顯示出來，同時儲存起來。

本實用新型解決其技術問題所采用的技術方案包括：由激光盒、同步輪I、II、矩形空心鋁材、把手、塑料卡扣I、II、位移傳感器和顯示控制盒組成。其特征在于：激光盒與同步輪Ｉ的軸相連， 同步輪II通過軸承支座安裝在矩形空心鋁材上，兩個同步輪Ｉ、II通過同步帶連接,利用同步輪轉動比提高激光盒中角度傳感器的精度；激光盒內四個彈簧分別套在在固定測距激光發射器的螺栓上來調節激光光線之與矩形空心鋁材的側面在同一平面上；塑料卡扣I旁開槽伸出位移傳感器，開槽一側位移傳感器與彈簧相連，利用彈簧的預緊力將儀器通過塑料卡扣和位移傳感器穩定地卡在內軌。

本實用新型與背景技術相比，具有的有益效果是：

（1）本實用新型與其它同類產品的最大不同之處在于將站臺限界、建筑物限界及軌距測量集成一體，使得原本復雜需要多種儀器的工作集成在同一個儀器上，本實用新型結構簡單、靈巧，可由一名工作人員輕松攜帶，從而減輕限界測量的工作量；

（2）將原有的激光盒中角度傳感器通過同步帶的傳動比將其精度顯著提高；

（3）在激光盒內，為保證激光與矩形空心鋁材的側面在同一平面上，將彈簧分別套入固定激光的四個螺栓中，利用彈簧預緊力微調激光的角度，保證激光光線所在平面與地面垂直從而確保測量角度的準確；

（4）摒棄傳統測量內軌的方式，利用彈簧的預緊力將位移傳感器卡在內軌，客觀有效地測量出內軌距離，通過位移傳感器配合單片機算法得到內軌準確數據。

附圖說明

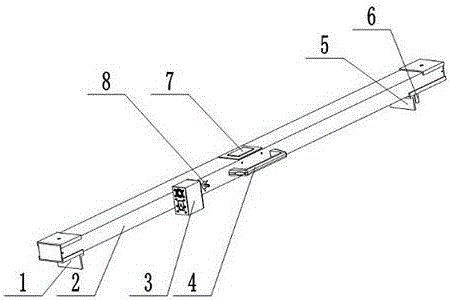

圖1是本實用新型的結構正面示意圖。

圖2是本實用新型的工作示意圖。

圖3是本實用新型的結構局部剖視圖。

圖4是本實用新型的結構激光盒的內部結構圖。

附圖標記說明：

1-塑料卡扣I； 2-矩形空心鋁材； 3-激光盒；

4-把手； 5-塑料卡扣II； 6-位移傳感器；

7-控制顯示盒； 8-同步輪II； 9-同步帶；

10-同步輪I； 11-小彈簧； 12-激光發射器；

13-螺栓； 14-角度傳感器； 15-大彈簧；

16-內軌； 17-被測物。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步說明：

如附圖1所示，將激光盒（3）與同步輪I（10）的軸相連，同步輪I（10）、II（8）利用軸承支座安裝在一個矩形空心鋁材（2）上；把手（4）利用螺栓安裝在矩形空心鋁材（2）上；矩形空心鋁材（2）左右各有一個塑料卡扣I（5）、II（1）；塑料卡扣I（5）右側開槽伸出位移傳感器（6）；

如附圖2所示，將塑料卡扣I（5）和位移傳感器（6）分別卡在內軌(16)兩側，開啟儀器開關，位移傳感器（6）測得內軌(16)距離；將激光盒（3）旋轉，使激光直射到被測物體（17），利用激光測距的原理，結合激光的角度傳感器（14）得到水平距離和豎直距離，其測量結果通過控制顯示盒（7）顯示出來；

如附圖3所示，激光盒（3）與同步輪Ｉ（10）的軸相連， 同步輪II（8）通過軸承支座安裝在矩形空心鋁材（2）上，兩個同步輪Ｉ（10）、II（8）通過同步帶(9)連接,利用同步輪的轉動比提高激光盒（3）中角度傳感器（14）的精度。

如附圖4所示，激光盒（3）中四個小彈簧（11）分別套在在固定測距激光發射器（12）的螺栓（13）上，利用四個小彈簧（11）的預緊力從而控制四個螺栓（13）的相對高度，從而來調節激光發射器（12）與矩形空心鋁材（2）的相對位置使其在同一平面上。
