本申請涉及軌道交通領域，特別是涉及一種軌道交通智能接地控制系統及方法。

背景技術：

1、軌道交通系統的安全穩定運行至關重要，而接地系統在保障電氣設備正常運行、人員安全以及防止電磁干擾等方面起著關鍵作用。

2、在電氣化鐵路環境中，弱電系統的信息傳輸電纜通常與軌道平行鋪設。當列車通過時，信息傳輸電纜芯線受到的較大的電磁感應作用，根據電磁感應定律，當電纜屏蔽層處于變化的磁場中時，會在芯線中產生一次感應電動勢，該感應縱電勢及其諧波會對數據傳輸造成干擾。如果屏蔽層形成閉合回路，就會有感應電流產生，這種反向電流在芯線上產生二次感應縱電勢，并與一次感應縱電勢方向相反，從而對芯線數據傳輸起到屏蔽保護作用。而屏蔽層雙端接地形成閉合回路時，當外界有瞬時大電流、大電壓與其形成通路，會導致屏蔽層被燒損，無法保障行車安全。

技術實現思路

1、本申請的目的是提供一種軌道交通智能接地控制系統及方法，可有效保護電纜屏蔽層不被燒損，切實保障行車安全。

2、為實現上述目的，本申請?zhí)峁┝巳缦路桨福?/p>

3、第一方面，本申請?zhí)峁┝艘环N軌道交通智能接地控制系統，所述軌道交通智能接地控制系統包括：

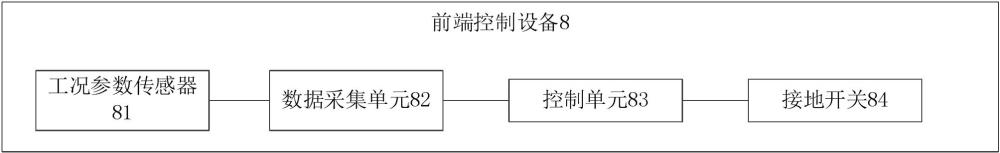

4、前端控制設備，所述前端控制設備包括：工況參數傳感器、數據采集單元、控制單元和接地開關；

5、所述控制單元分別與所述數據采集單元和所述接地開關連接，所述數據采集單元還與所述工況參數傳感器連接；所述工況參數傳感器包括：電信號傳感器，和/或，溫度傳感器；所述電信號傳感器包括：電流傳感器或者電壓傳感器；

6、所述工況參數傳感器，用于讀取所述接地開關中的傳輸電纜屏蔽層對應的工況參數；

7、所述數據采集單元，用于采集所述工況參數傳感器讀取的所述工況參數，將采集的所述工況參數發送給所述控制單元；

8、所述控制單元，用于在接收的所述工況參數與開關動作閾值的關系滿足連接改變條件時，向所述接地開關發送對應的指示指令，所述指示指令用于指示所述接地開關改變接地點與地的連接狀態；

9、所述接地開關，用于根據接收的所述指示指令改變所述接地點與所述地的連接狀態。

10、第二方面，本申請?zhí)峁┝艘环N軌道交通智能接地控制方法，包括如第一方面所述的軌道交通智能接地控制系統，所述軌道交通智能接地控制系統包括：前端控制設備，所述前端控制設備包括：工況參數傳感器、數據采集單元、控制單元和接地開關，所述方法包括：

11、所述工況參數傳感器讀取所述接地開關中的傳輸電纜屏蔽層對應的工況參數，所述工況參數傳感器包括：電信號傳感器，和/或，溫度傳感器；所述電信號傳感器包括：電流傳感器或者電壓傳感器；

12、所述數據采集單元采集所述工況參數傳感器讀取的所述工況參數，將采集的所述工況參數發送給所述控制單元；

13、所述控制單元檢測接收的所述工況參數與開關動作閾值的關系是否滿足連接改變條件，在檢測到接收的所述工況參數與所述開關動作閾值的關系滿足連接改變條件時，向所述接地開關發送對應的指示指令，所述指示指令用于指示所述接地開關改變接地點與地的連接狀態；

14、所述接地開關根據接收的所述指示指令改變所述接地點與地的連接狀態。

15、根據本申請?zhí)峁┑木唧w實施例，本申請公開了以下技術效果：

16、本申請?zhí)峁┝艘环N軌道交通智能接地控制系統及方法，軌道交通智能接地控制系統包括：前端控制設備，前端控制設備包括：工況參數傳感器、數據采集單元、控制單元和接地開關；控制單元分別與數據采集單元和接地開關連接，數據采集單元還與工況參數傳感器連接；工況參數傳感器包括：電信號傳感器，和/或，溫度傳感器；電信號傳感器包括：電流傳感器或者電壓傳感器；工況參數傳感器，用于讀取接地開關中的傳輸電纜屏蔽層對應的工況參數；數據采集單元，用于采集工況參數傳感器讀取的工況參數，將采集的工況參數發送給控制單元；控制單元，用于在接收的工況參數與開關動作閾值的關系滿足連接改變條件時，向接地開關發送對應的指示指令，指示指令用于指示接地開關改變接地點與地的連接狀態；接地開關，用于根據接收的指示指令改變接地點與地的連接狀態。本公開通過分析工況參數及根據工況參數去自動控制接地開關的接地狀態，如果工況參數與開關動作閾值的關系滿足連接改變條件時，則向接地開關發送用于指示接地開關改變接地點與地的連接狀態的指示指令，從而在有燒損風險時可以有效保護電纜屏蔽層不被燒損，保護了沿線弱電設備，并還可以自動恢復電纜正常工作，保護電纜的信息傳輸不受電磁干擾和危險影響。

技術特征：

1.一種軌道交通智能接地控制系統，其特征在于，所述軌道交通智能接地控制系統包括：

2.根據權利要求1所述的軌道交通智能接地控制系統，其特征在于，所述軌道交通智能接地控制系統還包括：通信傳輸單元和監控中心；

3.根據權利要求1所述的軌道交通智能接地控制系統，其特征在于，在接收的所述工況參數與開關動作閾值的關系滿足連接改變條件時，向所述接地開關發送對應的指示指令的方面，所述控制單元，具體用于：

4.根據權利要求3所述的軌道交通智能接地控制系統，其特征在于，

5.根據權利要求2所述的軌道交通智能接地控制系統，其特征在于，所述通信傳輸單元采用無線通信方式或者有線通信方式。

6.根據權利要求2所述的軌道交通智能接地控制系統，其特征在于，所述前端控制設備還包括數據存儲單元；

7.根據權利要求1所述的軌道交通智能接地控制系統，其特征在于，所述接地開關包括：igbt元件；

8.根據權利要求3所述的軌道交通智能接地控制系統，其特征在于，所述前端控制設備還包括：報警單元；

9.根據權利要求1所述的軌道交通智能接地控制系統，其特征在于，

10.一種軌道交通智能接地控制方法，其特征在于，所述方法應用于如權利要求1-9任一項所述的軌道交通智能接地控制系統，所述軌道交通智能接地控制系統包括：前端控制設備，所述前端控制設備包括：工況參數傳感器、數據采集單元、控制單元和接地開關，所述方法包括：

技術總結
本申請公開了一種軌道交通智能接地控制系統及方法，涉及軌道交通領域，該系統包括：控制單元分別與數據采集單元和接地開關連接，數據采集單元還與工況參數傳感器連接；電信號傳感器包括：電流傳感器或者電壓傳感器；工況參數傳感器，用于讀取接地開關中的傳輸電纜屏蔽層對應的工況參數；數據采集單元，用于采集工況參數傳感器讀取的工況參數，將采集的工況參數發送給控制單元；控制單元，用于在接收的工況參數與開關動作閾值的關系滿足連接改變條件時，向接地開關發送對應的指示指令，指示指令用于指示接地開關改變接地點與地的連接狀態；接地開關，用于根據接收的指示指令改變接地點與地的連接狀態。本申請可切實保障行車安全。

技術研發人員：常媛媛,呂偉,趙東波,張倍瑜,符祥喜,張博聞,張旭昭
受保護的技術使用者：中鐵電氣化局集團有限公司
技術研發日：
技術公布日：2025/4/24
