本實用新型涉及車用防護用品，特別涉及一種可折疊車棚。

背景技術：

隨著人們生活水平的提高，電動車、摩托車等非機動車輛因使用靈活已成為日常生活、工作中很普遍的交通工具，但是在炎熱的夏天或雨雪天氣使用時，人們必須穿戴防曬服或雨衣，這樣將會給出行帶來極大的不便，甚至存在一定的安全隱患。當然，市場上也有出現在車輛上安裝前擋防護棚、上方平鋪防護棚或一體式防護棚等，是可以起到一定的防護作用，但是防護面不完全，而且大部分只能進行固定式安裝，拆卸困難，很難進行二次利用，也不方便折疊儲藏。

技術實現要素：

本實用新型要解決的技術問題是提供一種可折疊車棚，解決現有技術中存在的防護不完全、不能折疊而難以儲藏的問題，

為了解決上述技術問題，本實用新型通過以下技術方案實現：

一種可折疊車棚，包括棚體，所述棚體包括前擋裝置和支撐裝置，所述前擋裝置和所述支撐裝置通過縫制連接，所述前擋裝置內側面對稱焊接有兩個置物袋，所述置物袋中分別設置有三孔直通，所述三孔直通包括第一對稱孔，第二對稱孔和第三對稱孔，所述兩個三孔直通之間通過第一對稱孔連接第一U型支撐桿，所述兩個三孔直通之間通過第二對稱孔連接第二U型支撐桿，所述三孔直通上的第三對稱孔單獨連接固定鐵架，所述第一對稱孔和所述第二對稱孔的上端孔口直徑小于下端孔口直徑，所述棚體四周設置有包邊條，所述第二U型支撐桿穿過所述支撐裝置四周的包邊條，所述支撐裝置的尾部至少設置有兩個固定孔。

作為優選，所述第二U型支撐桿上對應套設有兩個T字型直通，所述T字型直通之間連接有支撐橫桿。

作為優選，所述前擋裝置的外表面對稱縫制有反光警示帶，所述反光警示帶與所述三孔直通的位置相對應。

作為優選，所述支撐裝置的外表面縫制有反光標牌。

作為優選，所述固定鐵架為多段直角彎折型，所述固定支架的一端設置有安裝孔。

作為優選，所述包邊條為熒光布或反光布。

作為優選，所述第一U型支撐桿、第二U型支撐桿和支撐橫桿為玻璃纖維桿或碳纖維桿。

作為優選，所述前擋裝置為透明PVC。

作為優選，所述支撐裝置為牛津布或防水布或反光布。

作為優選，所述固定孔中穿入固定繩或鐵絲。

本實用新型的有益效果是：通過三孔直通連接兩段U型支撐桿，一方面可支撐整個棚體，另一方面可呈“8字”型折疊，易于收納和攜帶；通過固定鐵架和固定孔，易于棚體和車輛 的安裝、拆卸。

附圖說明

圖1為本實用新型的主視圖；

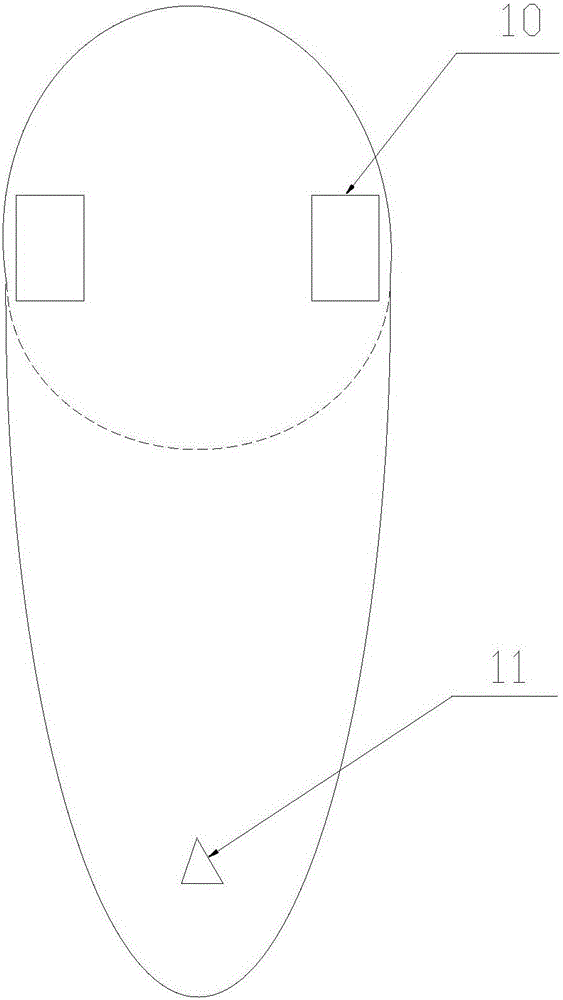

圖2為本實用新型的后視圖；

圖3為本實用新型中固定支架和三孔直通的連接結構示意圖。

圖中，1-前擋裝置，2-支撐裝置，3-置物袋，4-三孔直通，5-第一U型支撐桿，6-第二U型支撐桿，7-支撐橫桿，8-T字型直通，9-固定孔，10-反光警示帶，11-反光標牌，12-固定鐵架，13-安裝孔，14-第一對稱孔，15-第二對稱孔，16-第三對稱孔。

具體實施方式

下面結合附圖對本實用新型的具體實施方式作進一步說明。在此需要說明的是，對于這些實施方式的說明用于幫助理解本實用新型，但并不構成對本實用新型的限定。此外，下面所描述的本實用新型各個實施方式中所涉及的技術特征只要彼此之間未構成沖突就可以相互組合。

如圖1-3所示，本實用新型的一種可折疊車棚，包括棚體，棚體包括前擋裝置1和支撐裝置2，前擋裝置1和支撐裝置2通過縫制連接，前擋裝置1內側面對稱焊接有兩個置物袋3，置物袋3中分別設置有三孔直通4，三孔直通4包括第一對稱孔14，第二對稱孔15和第三對稱孔16，兩個三孔直通4之間通過第一對稱孔14連接第一U型支撐桿5，兩個三孔直通4之間通過第二對稱孔15連接第二U型支撐桿6，三孔直通4上的第三對稱孔16單獨連接固定鐵架12，第一對稱孔和第二對稱孔的上端孔口直徑小于下端孔口直徑，棚體四周設置有包邊條，第二U型支撐桿6穿過支撐裝置2四周的包邊條，支撐裝置2的尾部至少設置有兩個固定孔9。使用時，在前擋裝置上高頻焊接兩個對稱的置物袋3，在置物袋3內分別安裝三孔直通4，再在兩個三孔直通4上分別連接第一U型支撐桿5、第二U型支撐桿6和固定鐵架12，最后通過固定鐵架12上的安裝孔13與車輛上的前后視鏡處安裝連接，選取綁帶或鐵絲通過固定孔9于車輛后部位置連接。上述車棚設計通過三孔直通連接兩段U型支撐桿，一方面可支撐整個棚體，另一方面可呈“8字”型折疊，易于收納和攜帶；選擇帶有安裝孔的多段直角彎折型固定鐵架12，安裝時便于調節兩個固定鐵架12之間的距離，提高棚體的穩定性；加設至少兩個固定孔9，通過固定繩或鐵絲連接車輛，可提高棚體與車輛的連接牢度，也便于安裝、拆卸。

在第二U型支撐桿6上對應套設有兩個T字型直通8，T字型直通8之間連接有支撐橫桿7。加設支撐橫桿7，可使整個棚體的穩定型更好。

在前擋裝置1的外表面對稱縫制有反光警示帶10，反光警示帶10與三孔直通4的位置相對應。一方面起到安全警示作用，尤其是黑暗環境中，只要有燈光照射就能起到警示作用，另一方面可完全遮住三孔直通4，增加美觀效果。

在前擋裝置1的外表面縫制有反光標牌11，因其反光可使標牌清晰可見，同時也提高了一定的美觀度。包邊條選擇熒光布或反光布，可使棚體清晰可見，同時也可避免第二U型支撐桿6受外界因素的影響。

第一U型支撐桿5、第二U型支撐桿6和支撐橫桿7選擇玻璃纖維桿或碳纖維桿，上述材質密度高、重量輕，同時拉伸、彎曲性能強，從而增強了產品的可操作型性。

前擋裝置1選用透明PVC,不影響視線，還起到擋風、擋雨的作用；支撐裝置2選擇牛津布或防水布或反光布，可使產品具有良好的防雨、防曬效果，同時也能提高產品的安全性能。

以上結合附圖對本實用新型的實施方式作了詳細說明，但本實用新型不限于所描述的實施方式。對于本領域的技術人員而言，在不脫離本實用新型原理和精神的情況下，對這些實施方式進行多種變化、修改、替換和變型，仍落入本實用新型的保護范圍內。
