本實用新型屬于自行車二通座椅安裝結構改進技術領域，尤其是一種自行車前兒童座椅安裝結構。

背景技術：

自行車的結構包括車架、前輪和后輪，車架中的前主梁8前端設置的前叉套管9內轉動安裝前叉10，前叉下端設置前輪11，前主梁的后端與鞍座套管3的下端、后平叉16的前端共同連接中軸套管，中軸套管內轉動安裝鏈盤15，后平叉后端和斜梁2下端的連接處設置后輪1，后輪上的飛輪18通過鏈條連接鏈盤。自行車即可以載人，也可以載物，載人可以是大人，也可以是兒童，其中二通乘坐時需要尤其注意，最開始兒童一般坐在后座架上，騎車人需要用手扶住二通，否則兒童的反應較慢、力氣較小，在自行車經過較顛簸路面時，兒童容易掉落，有些自行車在后座架上安裝兒童座椅以提高保護性，但后座架的載物功能就被浪費了，也不便于騎車人照顧二通所以有些兒童座椅被設置在前主梁上，但很多小型自行車的前主梁是傾斜向下的結構，傳統的兒童座椅已經不能很穩固的安裝，有些結構即便能夠穩固安裝，但結構過于復雜，拆裝很不方便。

技術實現要素：

本實用新型的目的在于克服現有技術的不足，提供將兒童座椅卡裝在前主梁處、安裝穩固且便于照顧二通的一種自行車前兒童座椅安裝結構。

本實用新型采取的技術方案是：

一種自行車前兒童座椅安裝結構，包括前主梁、前叉套管和鞍座套管，所述前主梁的上端連接前叉套管，前主梁的下端連接鞍座套管，其特征在于：所述前主梁上套裝一固定套，該固定套上安裝一基板，該基板上端面制出至少兩個通孔，在基板上端面放置的兒童座椅的底面制出的安裝柱穿裝在通孔內且位于基板下方的端部嚙合安裝鎖緊螺母，基板靠近前叉套管端面所制的凹陷內嵌裝前主梁，基板靠近鞍座套管的端部設置一與鞍座套管連接的支撐機構。

而且，所述支撐機構包括連接桿和固定套，固定套套裝在鞍座套管外緣，在固定套和基板靠近鞍座套管的端部均設置一鉸軸座，該兩個鉸軸分別鉸裝在所述連接桿的兩個端部。

而且，所述固定套包括弧形卡、限位螺栓和固定螺栓，兩個弧形卡對稱設置且二者的一端相互鉸裝，二者的另一端均制出固定部，該兩個固定部上嚙合穿裝固定螺栓，在一個弧形卡上穿裝末端伸入弧形卡內的限位螺栓。

而且，所述兒童座椅底板的底面制出四個豎直向下的安裝柱，四個安裝柱穿裝在基板所制的四個通孔內，靠近鞍座套管的底板上設置靠背，靠背上安裝安全帶，靠近前叉套管的底板端面兩側設置向下的擱腿部。

本實用新型的優點和積極效果是：

本實用新型中，基板底面的連接板下端安裝固定套，固定套卡緊套裝在前主梁外緣并使基板保持大致的水平狀態，在基板靠近鞍座套管的端部通過一連接桿與鞍座套管外緣套裝的另一個固定套連接，兩個固定套和凹陷形成了一個大致為三角形的固定結構，使基板能夠穩固的安裝在車架上，在基板上安裝一兒童座椅，該兒童座椅帶有靠背、側護板、安全帶和擱腳部，能夠有效的保護兒童的乘坐安全，可根據實際情況更換不同高度、寬度或長度的兒童座椅，可供不同歲數的兒童乘坐，整體拆裝簡便，便于騎車人觀察物品是否掉落。

附圖說明

圖1是本實用新型的安裝示意圖；

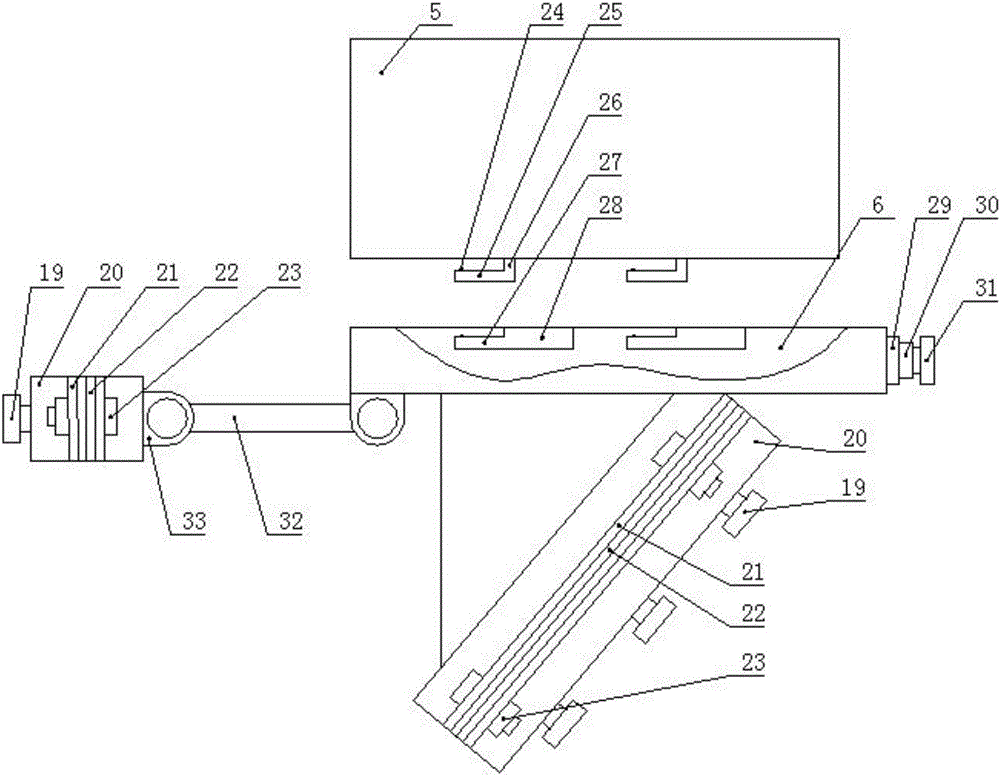

圖2是圖1拆下時的結構示意圖；

圖3是圖2的俯視圖，取下儲物筐。

具體實施方式

下面結合實施例，對本實用新型進一步說明，下述實施例是說明性的，不是限定性的，不能以下述實施例來限定本實用新型的保護范圍。

一種自行車前兒童座椅安裝結構，如圖1～3所示，包括前主梁、前叉套管9和鞍座套管3，所述前主梁8的上端連接前叉套管，前主梁的下端連接鞍座套管，本實用新型的創新在于：所述前主梁上套裝一固定套13，該固定套上通過豎直的連接板12安裝一基板6，該基板上端面制出至少兩個通孔27、29，在基板上端面放置的兒童座椅5的底面制出的安裝柱14穿裝在通孔內且位于基板下方的端部嚙合安裝鎖緊螺母，基板靠近前叉套管端面30所制的凹陷內嵌裝前主梁，基板靠近鞍座套管的端部31設置一與鞍座套管連接的支撐機構4。

本實施例中，所述支撐機構包括連接桿32和固定套4，固定套套裝在鞍座套管外緣，在固定套和基板靠近鞍座套管的端部均設置一鉸軸座33，該兩個鉸軸座分別鉸裝在所述連接桿的兩個端部。

所述支撐機構包括連接桿14和固定套4，固定套套裝在鞍座套管外緣，在固定套和基板靠近鞍座套管的端部均設置一鉸軸座座33，該兩個鉸軸分別鉸裝在所述連接桿的兩個端部。

所述固定套包括弧形卡20、限位螺栓19和固定螺栓23，兩個弧形卡對稱設置且二者的一端相互鉸裝，二者的另一端均制出固定部21，該兩個固定部上嚙合穿裝固定螺栓，在一個弧形卡上穿裝末端伸入弧形卡內的限位螺栓，固定部內緣和弧形卡內緣設置彈性墊22，固定套套在鞍座套管或前主梁后，擰好固定螺栓，然后再擰緊限位螺栓，固定螺栓使弧形卡推動彈性墊并卡在鞍座套管或前主梁外緣，限位螺栓進一步使弧形卡固定在鞍座套管或前主梁外緣

所述兒童座椅底板的底面制出四個豎直向下的安裝柱，四個安裝柱穿裝在基板所制的四個通孔內，靠近鞍座套管的底板上設置靠背24，靠背上安裝安全帶25，靠近前叉套管的底板端面兩側設置向下的擱腿部7，靠背兩側的底板上安裝側護板26。

本實用新型中，基板底面的連接板下端安裝固定套，固定套卡緊套裝在前主梁外緣并使基板保持大致的水平狀態，在基板靠近鞍座套管的端部通過一連接桿與鞍座套管外緣套裝的另一個固定套連接，兩個固定套和擠緊機構形成了一個大致為三角形的固定結構，使基板能夠穩固的安裝在車架上，在基板上安裝一兒童座椅，該兒童座椅帶有靠背、側護板、安全帶和擱腳部，能夠有效的保護兒童的乘坐安全，可根據實際情況更換不同高度、寬度或長度的兒童座椅，可供不同歲數的兒童乘坐，整體拆裝簡便，便于騎車人觀察物品是否掉落。
