本發明涉及一種汽車底盤支臂，屬于汽車零配件領域。

背景技術：

我國國家最新標準《汽車和掛車類型的術語和定義》(gb/t3730．1—2001)中對汽車有如下定義：由動力驅動，具有4個或4個以上車輪的非軌道承載的車輛，主要用于：載運人員和（或）貨物；牽引載運人員和(或)貨物的車輛；特殊用途，隨著經濟的發展，汽車在人們的生活中運行越來越普遍，汽車底盤由傳動系、行駛系、轉向系和制動系四部分組成，底盤作用是支承、安裝汽車發動機及其各部件、總成，成形汽車的整體造型，并接受發動機的動力，使汽車產生運動，保證正常行駛，底盤支臂作為汽車底盤的重要配件，起到連接、支撐等重要作用，現有的底盤支臂安裝調節較為不便，局部受力較大，容易磨損，使用壽命較低。

技術實現要素：

本發明要解決的技術問題克服現有的缺陷，提供一種汽車底盤支臂，安裝拆卸方便，結構簡單合理，受力均勻，調節方便，可以有效解決背景技術中的問題。

為了解決上述技術問題，本發明提供了如下的技術方案：

一種汽車底盤支臂，包括支臂連接軸、連接桿一、連接桿二，所述連接桿一、連接桿二通過螺紋連接在所述支臂連接軸的兩端，所述支臂連接軸的兩端均設置有連接頭，所述連接頭外圍均設置有外螺紋，所述連接頭均通過螺紋連接有調節螺栓，所述連接桿一、連接桿二上均設置有加工定位孔，所述連接桿一、連接桿二的外端均焊接有關節軸承頭，所述關節軸承頭中間設置有球形滾子。

進一步而言，所述支臂連接軸的橫截面為正六邊形。

進一步而言，所述連接桿一、連接桿二內部均設置有與外螺紋相匹配的內螺紋。

進一步而言，所述連接桿一、連接桿二均為一體式鑄造成型，中部位置均呈弧形設置。

進一步而言，所述球形滾子的中部位置開有通孔，所述連接頭外圍兩端的外螺紋方向相反。

進一步而言，所述調節螺栓為高強六角螺栓，所述支臂連接軸、連接桿一、連接桿二的材質均為45號鋼，且表面均經過拋光處理、涂有防銹漆。

本發明有益效果：一種汽車底盤支臂，將連接桿一、連接桿二設置為類似關節軸承的結構，軸承在工作中可產生自潤滑，有較大的載荷能力和抗沖擊能力，并具有抗腐蝕、耐磨損、自調心、潤滑好或自潤滑無潤滑污物污染的特點，通過在連接桿一、連接桿二的中部位置設置弧形結構，有效減少了應力集中，抗彎性能更好，通過螺紋連接的方式將支臂連接軸、連接桿一、連接桿二連接起來，利用調節螺栓便于調節連接頭伸入連接桿一、連接桿二的深度，進而實現了整體長度的調節以及關節軸承頭方向的調節，整套結構安裝拆卸方便，結構簡單合理，受力均勻，調節方便。

附圖說明

附圖用來提供對本發明的進一步理解，并且構成說明書的一部分，與本發明的實施例一起用于解釋本發明，并不構成對本發明的限制。

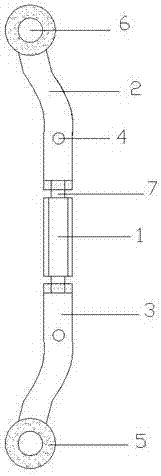

圖1是本發明一種汽車底盤支臂結構圖。

圖2是本發明一種汽車底盤支臂連接結構圖。

圖3是本發明一種汽車底盤支臂a部放大圖。

圖4是本發明一種汽車底盤支臂支臂連接軸前視圖。

圖中標號：1、支臂連接軸；2、連接桿一；3、連接桿二；4、加工定位孔；5、關節軸承頭；6、球形滾子；7、連接頭；8、調節螺栓；9、外螺紋。

具體實施方式

以下結合附圖對本發明的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本發明，并不用于限定本發明。

如圖1-4所示，一種汽車底盤支臂，包括支臂連接軸1、連接桿一2、連接桿二3，所述連接桿一2、連接桿二3通過螺紋連接在所述支臂連接軸1的兩端，所述支臂連接軸1的兩端均設置有連接頭7，通過螺紋連接的方式將支臂連接軸1、連接桿一2、連接桿二3連接起來，利用調節螺栓8便于調節連接頭7伸入連接桿一2、連接桿二3的深度，進而實現了整體長度的調節以及關節軸承頭5方向的調節，所述連接頭7外圍均設置有外螺紋9，所述連接頭7均通過螺紋連接有調節螺栓8，所述連接桿一2、連接桿二3上均設置有加工定位孔4，用于在加工過程中起到定位作用，所述連接桿一2、連接桿二3的外端均焊接有關節軸承頭5，所述關節軸承頭5中間設置有球形滾子6，形成類似關節軸承的結構，在工作中可以自行潤滑，有較大的載荷能力和抗沖擊能力。

更具體而言，所述支臂連接軸1的橫截面為正六邊形，便于使用扳手等工具固定，安裝緊固更加方便，所述連接桿一2、連接桿二3內部均設置有與外螺紋9相匹配的內螺紋，所述連接桿一2、連接桿二3均為一體式鑄造成型，中部位置均呈弧形設置，有效將支臂受到的橫向力進行分散，減小了應力集中，所述球形滾子6的中部位置開有通孔，所述連接頭7外圍兩端的外螺紋9方向相反，所述調節螺栓8為高強六角螺栓，所述支臂連接軸1、連接桿一2、連接桿二3的材質均為45號鋼，且表面均經過拋光處理、涂有防銹漆，材質優良，具有抗腐蝕、耐磨損的優點。

本發明改進于：一種汽車底盤支臂，將連接桿一2、連接桿二3設置為類似關節軸承的結構，軸承在工作中可產生自潤滑，有較大的載荷能力和抗沖擊能力，并具有抗腐蝕、耐磨損、自調心、潤滑好或自潤滑無潤滑污物污染的特點，通過在連接桿一2、連接桿二3的中部位置設置弧形結構，有效減少了應力集中，抗彎性能更好，通過螺紋連接的方式將支臂連接軸1、連接桿一2、連接桿二3連接起來，利用調節螺栓8便于調節連接頭7伸入連接桿一2、連接桿二3的深度，進而實現了整體長度的調節以及關節軸承頭5方向的調節，整套結構安裝拆卸方便，結構簡單合理，受力均勻，調節方便。

以上為本發明較佳的實施方式，本發明所屬領域的技術人員還能夠?qū)ι鲜鰧嵤┓绞竭M行變更和修改，因此，本發明并不局限于上述的具體實施方式，凡是本領域技術人員在本發明的基礎上所作的任何顯而易見的改進、替換或變型均屬于本發明的保護范圍。

技術特征：

技術總結
本發明涉及一種汽車底盤支臂，包括支臂連接軸、連接桿一、連接桿二，所述連接桿一、連接桿二通過螺紋連接在所述支臂連接軸的兩端，所述支臂連接軸的兩端均設置有連接頭，所述連接頭外圍均設置有外螺紋，所述連接頭均通過螺紋連接有調節螺栓，所述連接桿一、連接桿二上均設置有加工定位孔，所述連接桿一、連接桿二的外端均焊接有關節軸承頭，所述關節軸承頭中間設置有球形滾子，通過螺紋連接的方式將支臂連接軸、連接桿一、連接桿二連接起來，利用調節螺栓便于調節連接頭伸入連接桿一、連接桿二的深度，進而實現了整體長度的調節以及關節軸承頭方向的調節，整套結構安裝拆卸方便，結構簡單合理，受力均勻，調節方便。

技術研發人員：徐曉陽
受保護的技術使用者：蘇州金世裝備制造股份有限公司
技術研發日：2017.06.15
技術公布日：2017.10.24
