本實用新型涉及一種具有定向鉤的折疊手推車。

背景技術：

目前，手推車被廣泛用于生活，人們在出行購物時使用手推車給生活帶來極大的便利，但是現有的手推車折疊不夠徹底，折疊后占用空間較大，運輸成本較高，因此，發明一種折疊后空間更小，節約運輸成本的手推車顯得非常必要。

技術實現要素：

針對現有技術問題中的缺陷，本實用新型提供一種具有定向鉤的折疊手推車，解決了現有手推車折疊后占用體積仍然較大，運輸成本較高的問題。

為了解決上述技術問題，本實用新型采用的技術方案是：一種具有定向鉤的折疊手推車，包括后輪、前輪、箱式車框和推桿，所述箱式車框包括前面框、后面框和底面框，所述箱式車框的兩側框面設有若干橫向鉸條鉸接在前面框和后面框的兩側邊框上，所述底面框和前面框鉸接，所述底面框和后面框鉸接；所述推桿為跨設在箱式車框兩側的U形框，所述U形框的兩臂從手推車的后部傾斜向下延伸至箱式車框的前部，所述U形框的兩臂平行于箱式車框側面且與箱式車框側面最上端的橫向鉸條轉動連接；所述底面框兩側固定設有向后上方傾斜的定向鉤，所述定向鉤分別套設在U形框的兩臂上，所述定向鉤可沿著U形框的兩臂上下滑動。

所述前面框、后面框和底面框為由若干橫向和縱向桿交叉形成的網狀結構。

所述前輪設于U形框兩臂的末端，所述后輪設于后面框與底面框鉸接軸的兩端。

與現有技術相比，本實用新型具有如下有益效果：

1、折疊方便。

2、折疊徹底，占用空間小，節約運輸成本。

附圖說明

圖1是本實用新型的結構示意圖。

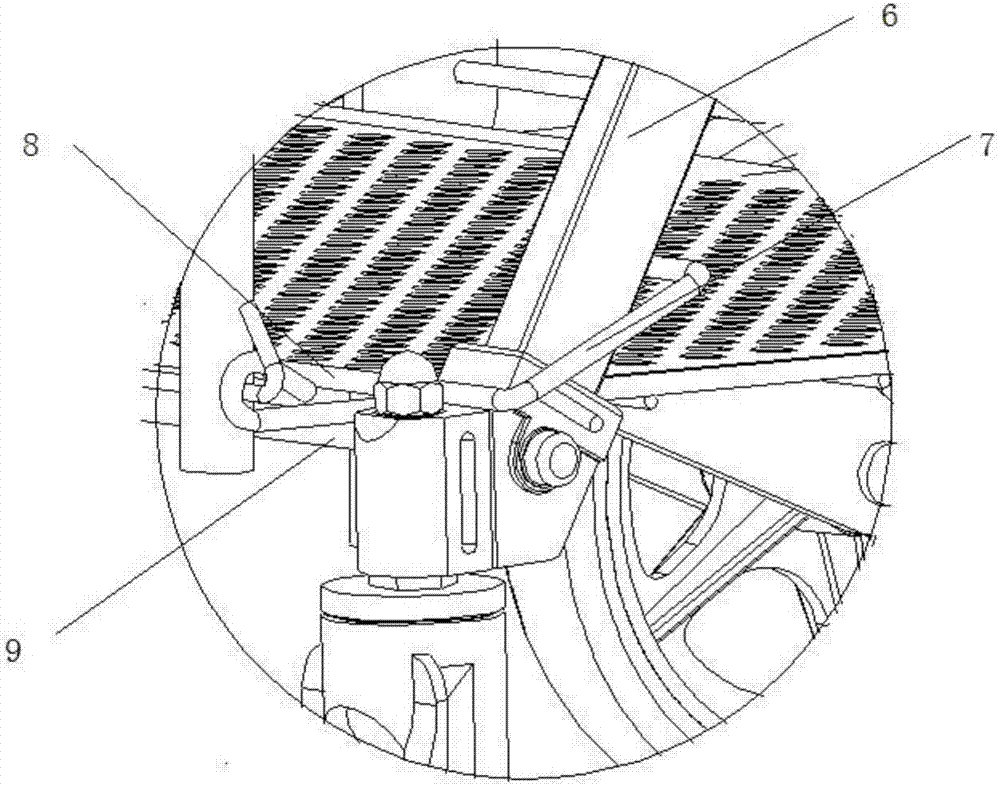

圖2是本實用新型定向鉤的局部結構示意圖。

圖中：

1-后輪，2-前輪，3-箱式車框，4-推桿，5-橫向鉸條，6-推桿臂，7-定向鉤，8-直桿，9-前輪軸。

具體實施方式

以下結合附圖對本實用新型做進一步描述：

實施例：

如附圖1、附圖2所示

本實用新型提供一種具有定向鉤的折疊手推車，包括后輪、前輪、箱式車框和推桿，所述箱式車框包括前面框、后面框和底面框，所述箱式車框的兩側框面設有若干橫向鉸條鉸接在前面框和后面框的兩側邊框上，所述底面框和前面框鉸接，所述底面框和后面框鉸接；所述推桿為跨設在箱式車框兩側的U形框，所述U形框的兩臂從手推車的后部傾斜向下延伸至箱式車框的前部，所述U形框的兩臂平行于箱式車框側面且與箱式車框側面最上端的橫向鉸條轉動連接；所述底面框兩側固定設有向后上方傾斜的定向鉤，所述定向鉤分別套設在U形框的兩臂上，所述定向鉤可沿著U形框的兩臂上下滑動。

所述前面框、后面框和底面框為由若干橫向和縱向桿交叉形成的網狀結構。

所述前輪設于U形框兩臂的末端，所述后輪設于后面框與底面框鉸接軸的兩端。

本實用新型提供一種具有定向鉤的折疊手推車，在手推車工作狀態時，定向鉤的擋住推桿臂前后位置，使推桿臂不能前后移動，防止手推車在使用過程中脫離底面框，且推桿臂擋住低車框使得箱式車框保持穩定；當手推車折疊時，定向鉤可以順著推桿臂向上滑動，使前面框與后面框較好貼合，同時推桿也能較好與后面框貼合，能夠折疊徹底，折疊后占用空氣小，節約運輸成本的。

利用本實用新型所述的技術方案，或本領域的技術人員在本實用新型技術方案的啟發下，設計出類似的技術方案，而達到上述技術效果的，均是落入本實用新型的保護范圍。
