本技術涉及一種輪剎結構，具體涉及一種適用于戶外營地手推車的輪剎結構，屬于戶外設備。

背景技術：

1、戶外項目可擁抱自然，其普及率越來越高。戶外項目有登山、聚會露營等。一般情況下，戶外項目一般在自然地舉行，如在河邊、湖邊、山上或山腳等處。

2、戶外活動時，需要攜帶較多的戶外設備，如帳篷、炊具、餐桌、餐椅等。由于戶外活動時攜帶的設備較多，目前，市場推出了一種戶外用手推車。手推車包括收納槽及收納槽的拉手，戶外活動所需的設備放置在收納槽內，進行統一搬運，進而達到便于攜帶的目的。

3、手推車在戶外作業時，不僅僅承擔了運輸的作用，有時還承擔了作為板桌等實用性功能，因此需要具有較好的制動效果和穩定性。

4、現有的輪剎制動，大多以摩擦為主，效果不理想，因此有必要提供一種適用于戶外營地手推車的輪剎結構。

技術實現思路

1、為解決現有技術的不足，本實用新型的目的在于提供一種適用于戶外營地手推車的輪剎結構。

2、為了實現上述目標，本實用新型采用如下的技術方案：

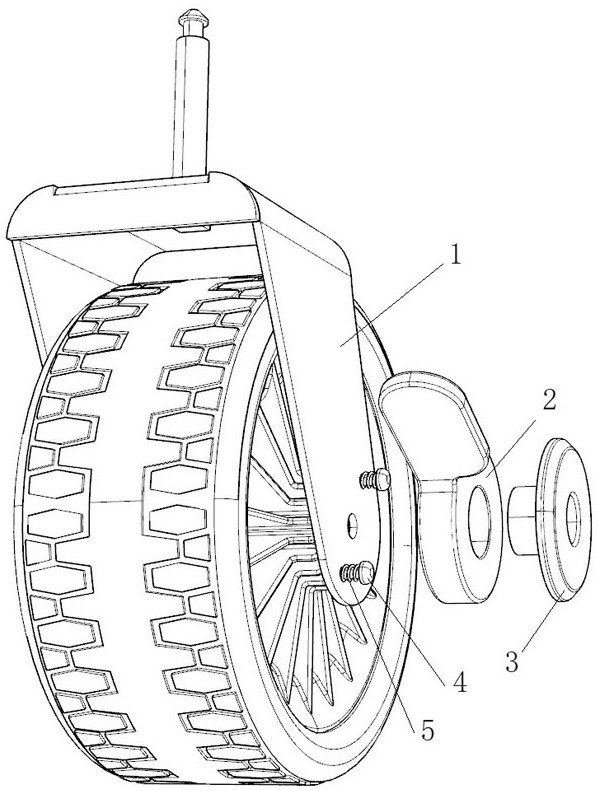

3、適用于戶外營地手推車的輪剎結構，包括與滾輪同軸的調節環；

4、沿周向，所述滾輪的側面設有若干卡槽；

5、沿周向，所述調節環的內側面設有弧形槽，且所述弧形槽的深度沿弧線方向漸變；

6、于滾輪和調節環之間設有擋板，透過擋板的卡柱，一端正對卡槽，另一端設有置于弧形槽內的帽頭，且所述卡柱套設有抵壓擋板和帽頭的彈簧。

7、上述卡柱和弧形槽為2組。

8、進一步的，上述卡柱基于滾輪的軸對稱。

9、上述擋板為u型架的側板。

10、進一步的，上述u型架的頂部固接軸桿，所述軸桿用于接車體底部的軸柱。

11、再進一步的，上述軸桿的水平截面呈圓形。

12、再進一步的，上述軸桿的水平截面呈矩形。

13、本實用新型的有益之處在于：

14、本實用新型的一種適用于戶外營地手推車的輪剎結構，以現有的滾輪的u型架的側板為基板，在其外側面設置與滾輪同軸的調節環，通過轉動調節環壓迫彈性的卡柱，使其或伸入或伸出滾輪外側面的卡槽，形成制動效果。其結構簡單，使用方便，便于拆卸、維修、清潔，對滾輪的制動效果好，制動的精度高，無需要求滾輪處于特定的位置，無需考慮調節環可能隨轉軸轉動的問題，具有很強的實用性和廣泛的適用性。

技術特征：

1.適用于戶外營地手推車的輪剎結構，其特征在于，包括與滾輪同軸的調節環；

2.根據權利要求1所述的輪剎結構，其特征在于，所述卡柱和弧形槽為2組。

3.根據權利要求2所述的輪剎結構，其特征在于，所述卡柱基于滾輪的軸對稱。

4.根據權利要求1所述的輪剎結構，其特征在于，所述擋板為u型架的側板。

5.根據權利要求4所述的輪剎結構，其特征在于，所述u型架的頂部固接軸桿，所述軸桿用于接車體底部的軸柱。

6.根據權利要求5所述的輪剎結構，其特征在于，所述軸桿的水平截面呈圓形。

7.根據權利要求5所述的輪剎結構，其特征在于，所述軸桿的水平截面呈矩形。

技術總結
本技術的適用于戶外營地手推車的輪剎結構，包括與滾輪同軸的調節環；沿周向，滾輪的側面設有若干卡槽，調節環的內側面設有弧形槽，且弧形槽的深度沿弧線方向漸變；于滾輪和調節環之間設有擋板，透過擋板的卡柱，一端正對卡槽，另一端設有置于弧形槽內的帽頭，且卡柱套設有抵壓擋板和帽頭的彈簧。其以現有的滾輪的U型架的側板為基板，在其外側面設置與滾輪同軸的調節環，通過轉動調節環壓迫彈性的卡柱，使其或伸入或伸出滾輪外側面的卡槽，形成制動效果。其結構簡單，使用方便，便于拆卸、維修、清潔，對滾輪的制動效果好，制動的精度高，無需要求滾輪處于特定的位置，具有很強的實用性和廣泛的適用性。

技術研發人員：呂青云
受保護的技術使用者：永康市步云戶外用品有限公司
技術研發日：20240809
技術公布日：2025/4/24
