本申請涉及紡織輥運輸領域，具體而言，涉及一種方便上卸料的紡織輥運輸裝置。

背景技術：

1、紡織針輥是紡紗機械設備中的關鍵部件，主要用于梳理、粗紡、精紡和整理紡紗纖維。

2、如中國專利公開號為cn212197071u，該專利文獻所公開的技術方案如下：一種方便上卸料的紡織輥運輸裝置，包括矩形開口框和微型減速電機，矩形開口框的底部四角均固定連接有帶剎車的萬向輪，通過設置紅外對射開關、手動開關和帶插頭導線使微型減速電機與外設電源構成電通路，在安裝有紅外對射開關一側的兩組傳動鏈條的兩組相對輥體固定組件之間卡接紡織輥，當上方的紡織輥被拿取使用后，紅外對射開關接通，使微型減速電機通過傳動軸和傳動鏈條帶動下一個紡織輥上移，紅外對射開關的感應光路被阻擋，微型減速電機停機，使用后的紡織輥放置在另外一側相對兩組輥體固定組件上，進而可以避免重復只使用一個紡織輥，方便定期統一更換，具有市場推廣價值。

3、針對現有技術存在以下問題：

4、雖然通過傳動軸、齒輪和鏈條來控制紡織輥的移動，但其在限位功能和紡織輥精確定位方面并未給出充分的保障。例如，紡織輥的安裝和卸載時可能存在定位誤差，導致裝置無法準確地觸發紅外開關或者造成操作不穩定。

技術實現思路

1、針對現有技術的不足，本發明提供了一種方便上卸料的紡織輥運輸裝置，解決了上述背景技術中提出的問題。

2、為實現上述目的，本申請提供了一種方便上卸料的紡織輥運輸裝置，包括底板，所述底板的底部設置有移動輪，所述底板的上端固定連接有固定板，兩個所述固定板之間設置有運輸組件，所述運輸組件包括兩個傳動軸，兩個所述傳動軸轉動連接在固定板之間，每個所述傳動軸的外壁固定套設有兩個鏈輪，所述鏈輪的外部嚙合有鏈帶，所述鏈帶的外壁通過銷軸固定連接有承接塊，所述底板的上端設置有更換組件；

3、所述更換組件包括l形塊，所述l形塊固定連接在承接塊的側面，所述承接塊的上端開設有承接槽，所述承接槽的內部開設有通孔，所述通孔的內部滑動連接有液壓桿a，所述液壓桿a靠近承接槽的一端固定連接圓球，所述l形塊的外壁固定連接有液壓倉a，所述液壓桿a滑動連接在液壓倉a的內部，所述液壓倉a的另一端內部滑動連接有液壓桿b，所述固定板的外側設置有移動桿a，所述移動桿a滑動貫穿固定板，所述移動桿a的一端固定連接有移動板，所述移動桿a的另一端鉸接有連桿a，所述連桿a的另一端鉸接有移動桿b，所述移動桿b的底部固定連接有安裝板，所述安裝板的外壁固定連接有電機，所述電機的輸出端固定連接有轉軸a，所述轉軸a的另一端固定連接有錐齒輪a，下側所述傳動軸的一端貫穿一側固定板并固定連接有錐齒輪b。

4、優選的，所述固定板的外壁固定連接有限位板，所述移動桿b滑動貫穿限位板。

5、優選的，所述液壓桿a的固定套設有固定環a，所述固定環a的外壁固定連接有彈簧a，所述彈簧a的另一端與l形塊固定連接，所述固定板的內側固定連接有彈簧b，所述彈簧b的另一端與移動板固定連接。

6、優選的，所述移動板的上下兩側均設置為斜面。

7、優選的，所述固定板的外壁設置有潤滑組件，所述潤滑組件包括連接桿，所述連接桿固定連接在安裝板的外壁，所述連接桿的另一端固定連接有齒板，所述固定板的外壁轉動連接有轉軸b，所述轉軸b的一端固定連接有傳動齒輪，所述傳動齒輪與齒板嚙合，所述轉軸b的另一端貫穿固定板且轉軸b位于固定板內側的一端外壁固定套設有潤滑輥，所述固定板的外壁固定連接有儲液箱，所述儲液箱的側面設置有加注口。

8、優選的，所述儲液箱靠近潤滑輥的一側開設有弧形槽，所述潤滑輥與弧形槽滑動連接。

9、優選的，所述固定板的內側設置有限位組件，所述限位組件包括液壓倉b，所述液壓倉b的兩側端口內部分別滑動連接有液壓桿c和液壓桿d，所述液壓桿d的外壁活動套設有彈簧c，所述液壓桿d的外壁固定套設有固定環b，所述彈簧c分別與固定環b以及液壓倉b固定連接，所述固定板的內側固定連接有環狀塊。

10、優選的，所述環狀塊的一側中部開設有豁口且豁口處設置為斜面。

11、本申請的有益之處在于：

12、（1）、本申請通過設置更換組件的設計通過液壓系統及機械部件的協同作用，使得紡織輥的更換過程更加簡便、平穩且高效，借助液壓桿的滑動作用，紡織輥能夠在裝置內順暢移動，實現快速更換，減少了人工干預的需求，提升了工作效率，液壓系統和彈簧裝置的配合使得更換過程更加穩定，避免了操作過程中的誤動作或失誤，降低了設備損壞的風險。

13、（2）本申請通過設置潤滑組件通過持續向鏈帶表面提供潤滑油，有效減少了鏈帶在運行過程中產生的摩擦力，防止了因摩擦過大而引起的卡滯或損壞現象，減少了設備對人工定期維護的依賴，降低了維護成本，同時保證了設備的高效穩定運行。

14、（3）本申請通過設置限位組件的作用是確保紡織輥在升降過程中始終處于合適的位置，防止過度運動或誤操作，有效地限制紡織輥的運動范圍，防止過度運動引起設備損壞，保證了設備在運行中的安全性。

技術特征：

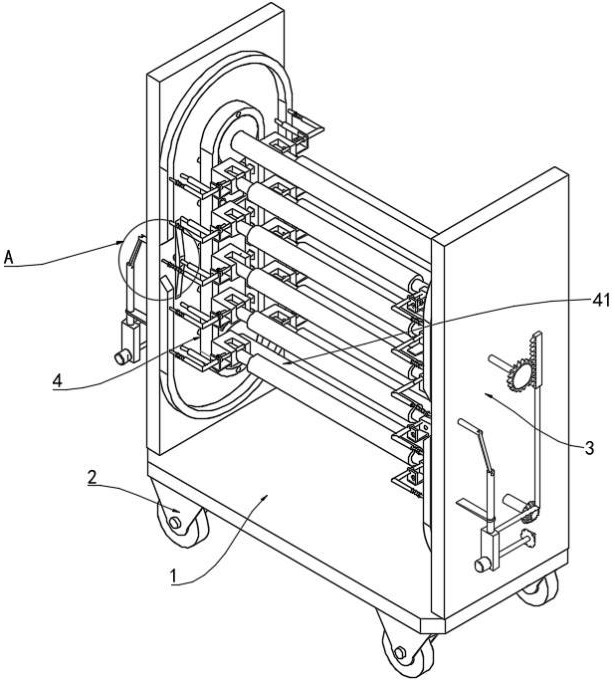

1.一種方便上卸料的紡織輥運輸裝置，包括底板（1），其特征在于，所述底板（1）的底部設置有移動輪（2），所述底板（1）的上端固定連接有固定板（3），兩個所述固定板（3）之間設置有運輸組件（4），所述運輸組件（4）包括兩個傳動軸（41），兩個所述傳動軸（41）轉動連接在固定板（3）之間，每個所述傳動軸（41）的外壁固定套設有兩個鏈輪（42），所述鏈輪（42）的外部嚙合有鏈帶（43），所述鏈帶（43）的外壁通過銷軸固定連接有承接塊（44），所述底板（1）的上端設置有更換組件（5）；

2.根據權利要求1所述的一種方便上卸料的紡織輥運輸裝置，其特征在于，所述固定板（3）的外壁固定連接有限位板（516），所述移動桿b（510）滑動貫穿限位板（516）。

3.根據權利要求1所述的一種方便上卸料的紡織輥運輸裝置，其特征在于，所述液壓桿a（53）的固定套設有固定環a（518），所述固定環a（518）的外壁固定連接有彈簧a（519），所述彈簧a（519）的另一端與l形塊（51）固定連接，所述固定板（3）的內側固定連接有彈簧b（520），所述彈簧b（520）的另一端與移動板（58）固定連接。

4.根據權利要求1所述的一種方便上卸料的紡織輥運輸裝置，其特征在于，所述移動板（58）的上下兩側均設置為斜面。

5.根據權利要求1所述的一種方便上卸料的紡織輥運輸裝置，其特征在于，所述固定板（3）的外壁設置有潤滑組件（6），所述潤滑組件（6）包括連接桿（61），所述連接桿（61）固定連接在安裝板（511）的外壁，所述連接桿（61）的另一端固定連接有齒板（62），所述固定板（3）的外壁轉動連接有轉軸b（63），所述轉軸b（63）的一端固定連接有傳動齒輪（64），所述傳動齒輪（64）與齒板（62）嚙合，所述轉軸b（63）的另一端貫穿固定板（3）且轉軸b（63）位于固定板（3）內側的一端外壁固定套設有潤滑輥（65），所述固定板（3）的外壁固定連接有儲液箱（66），所述儲液箱（66）的側面設置有加注口。

6.根據權利要求5所述的一種方便上卸料的紡織輥運輸裝置，其特征在于，所述儲液箱（66）靠近潤滑輥（65）的一側開設有弧形槽，所述潤滑輥（65）與弧形槽滑動連接。

7.根據權利要求1所述的一種方便上卸料的紡織輥運輸裝置，其特征在于，所述固定板（3）的內側設置有限位組件（7），所述限位組件（7）包括液壓倉b（71），所述液壓倉b（71）的兩側端口內部分別滑動連接有液壓桿c（72）和液壓桿d（73），所述液壓桿d（73）的外壁活動套設有彈簧c（74），所述液壓桿d（73）的外壁固定套設有固定環b（75），所述彈簧c（74）分別與固定環b（75）以及液壓倉b（71）固定連接，所述固定板（3）的內側固定連接有環狀塊（76）。

8.根據權利要求7所述的一種方便上卸料的紡織輥運輸裝置，其特征在于，所述環狀塊（76）的一側中部開設有豁口且豁口處設置為斜面。

技術總結
本申請公開了一種方便上卸料的紡織輥運輸裝置，屬于紡織輥運輸領域，包括底板，所述底板的底部設置有移動輪，所述底板的上端固定連接有固定板，兩個所述固定板之間設置有運輸組件，所述底板的上端設置有更換組件。本申請通過設置更換組件的設計通過液壓系統及機械部件的協同作用，使得紡織輥的更換過程更加簡便、平穩且高效，借助液壓桿的滑動作用，紡織輥能夠在裝置內順暢移動，實現快速更換，減少了人工干預的需求，提升了工作效率，液壓系統和彈簧裝置的配合使得更換過程更加穩定，避免了操作過程中的誤動作或失誤，降低了設備損壞的風險。

技術研發人員：賈懷海,陳蒙,趙婷婷
受保護的技術使用者：山東森海紡織科技有限公司
技術研發日：
技術公布日：2025/4/24
