本實用新型涉及無人機技術領域，特別是涉及一種螺旋槳鎖定裝置、垂直起降組件及無人機。

背景技術：

復合翼無人機兼顧固定翼無人機的高速飛行能力以及久航能力和多軸無人機的垂直起降能力，因此，其實用價值得到了工業無人機領域的廣泛推崇。

復合翼飛行器具有兩種飛行狀態，低速狀態和高速狀態。低速狀態下拉力向上的垂直螺旋槳克服全機重力，同時，通過螺旋槳拉力差和轉動阻力矩差產生滾轉、俯仰和偏航控制力矩。高速狀態下垂直螺旋槳不工作，拉力向前的水平螺旋槳克服氣動阻力，機翼產生氣動升力克服重力。由于高速飛行時采用固定翼飛行模式，垂直螺旋槳無需工作，只產生氣動阻力，降低了全機升阻比，影響了復合翼無人機遠航與久航能力的提升。

為此，希望固定翼模式下將垂直螺旋槳鎖定于迎風面積最小的前后方向?，F(xiàn)有鎖槳方案中，接觸式鎖槳通過偏心彈簧銷等被動鎖槳機構實現，當螺旋槳驅動力矩小于鎖槳機構力矩閾值時，鎖槳機構產生徑向阻力矩能將螺旋槳鎖定于固定角度。接觸式機構的問題在于每一次鎖定解鎖循環都產生交變載荷，磨損接觸部件，顯著影響整個垂直螺旋槳壽命。常用的非接觸式鎖定方案為電磁鎖，通過電路通斷控制是否鎖定，通過電流大小控制鎖定力矩大小，在門鎖等領域應用廣泛，電磁鎖用于無人機螺旋槳鎖定的主要問題是勵磁電路產生的附加重量大。設計出一種故障率更低、重量更小的垂直螺旋槳鎖定裝置，無疑會進一步推動復合翼無人機技術進一步發展。

技術實現要素：

針對上述現有技術中提出的為實現復合翼無人機在固定翼模式下，將垂直螺旋槳鎖定于迎風面積最小的前后方向而采用的接觸式鎖定機構或非接觸式鎖定機構，分別存在一定的缺陷，設計出一種故障率更低、重量更小的垂直螺旋槳鎖定裝置，無疑會進一步推動復合翼無人機技術進一步發展的問題，本實用新型提供了一種螺旋槳鎖定裝置、垂直起降組件及無人機。

本實用新型提供的螺旋槳鎖定裝置、垂直起降組件及無人機通過以下技術要點來解決問題：螺旋槳鎖定裝置，所述螺旋槳為復合翼無人機的垂直螺旋槳，所述鎖定裝置包括第一永磁體和第二永磁體，所述第一永磁體固定于螺旋槳的驅動軸上，在螺旋槳轉動過程中，第一永磁體隨螺旋槳轉動，所述第二永磁體在無人機上的位置固定，且第一永磁體在轉動過程中，當?shù)谝挥来朋w與第二永磁體兩者磁吸力產生的力矩最大時，螺旋槳的長度方向平行于無人機機身的長度方向。

現有技術中無人機的垂直螺旋槳多呈條狀，螺旋槳額驅動軸固定于螺旋槳的中部。以上方案中，采用包括第一永磁體和第二永磁體的鎖定裝置，在第一永磁體隨驅動軸轉動過程中，在第一永磁體和第二永磁體之間磁吸力產生的力矩大于驅動軸驅轉裝置驅動力矩時，將螺旋槳鎖定在無人機機身的長度方向，即無人機以固定翼飛行的飛行方向，這樣，可使得垂直螺旋槳的氣動阻力最小，整個復合翼無人機的氣動效率最高。

現有技術中無人機的垂直螺旋槳多采用電機驅動，無人機以固定翼飛行時垂直螺旋槳不工作，考慮到固定翼飛行狀態下垂直螺旋槳上有一定的大氣擾動，為維持大氣擾動狀態下垂直螺旋槳相對于無人機方向的穩定性，即維持垂直螺旋槳的方向不變，采用設置為：第一永磁體與第二永磁體之間磁吸力產生的力矩最大時，第一永磁體與第二永磁體相互吸引可產生的對垂直螺旋槳的最大阻力矩為電機額定驅動力矩的0.5%至1%。

以上第一永磁體和第二永磁體各自的數量可分別為一個，也可以是分別為多個，也可以是兩者中其中一者的數量為一個，另一個為兩個。在第一永磁體和第二永磁體各自為一個時，第一永磁體和第二永磁體各自的安置位置只需保證垂直螺旋槳的長度方向位于無人機機身長度方向時，第一永磁體和第二永磁體兩者的磁吸力最大；在第一永磁體和第二永磁體兩者中，其中一者為一個，另一者為兩個時，如第一永磁體為兩個，第二永磁體為一個，兩個第一永磁體相對于驅動軸的軸線環狀均布，當為任意一個第一永磁體與第二永磁體的磁吸力產生的力矩最大時，垂直螺旋槳的長度方向位于無人機機身長度方向即可滿足要求；當?shù)谝挥来朋w和第二永磁體均為多個時，只需保證在磁吸力產生的合力矩最大時，垂直螺旋槳的長度方向位于無人機機身長度方向即可滿足要求。

作為以上所述螺旋槳鎖定裝置更進一步的技術方案：

作為第一永磁體與第二永磁體具體的實現方案，所述第二永磁體的數量為兩個，且兩個第二永磁體相對于螺旋槳的驅動軸軸線呈環狀均布；

同一個第二永磁體上，第二永磁體靠近螺旋槳驅動軸的一側與遠離螺旋槳驅動軸的一側極性相反；

兩個第二永磁體兩者中，其中一者靠近螺旋槳驅動軸的一側為N極，另一者靠近螺旋槳驅動軸的一側為S極；

所述第一永磁體的數量為兩個，且兩個第一永磁體相對于螺旋槳的驅動軸軸線呈環狀均布；

同一個第一永磁體上，第一永磁體靠近螺旋槳驅動軸的一側與遠離螺旋槳驅動軸的一側極性相反；

兩個第一永磁體兩者中，其中一者靠近螺旋槳驅動軸的一側為N極，另一者靠近螺旋槳驅動軸的一側為S極。

本方案中，只需保證其中的第一永磁體與一個第二永磁體磁吸力最大、另一個第一永磁體與另一個第二永磁體磁吸力最大，垂直螺旋槳的長度方向位于無人機機身長度方向即可滿足要求。本方案中，由于第一永磁體在驅動軸上環狀均布，可使得兩個第一永磁體不影響驅動軸的動平衡。

作為以上包括兩個第一永磁體和兩個第二永磁體更進一步的技術方案，所述第一永磁體和第二永磁體均為長度方向平行于螺旋槳驅動軸軸線的條形磁體，且兩個第一永磁體和兩個第二永磁體四者在螺旋槳驅動軸軸線上的投影重合。本方案中，如驅動軸位于豎直方向，則第一永磁體和第二永磁體位于同樣的高度上，若驅動軸傾斜，則第一永磁體和第二永磁體同步于驅動軸傾斜，且第一永磁體和第二永磁體各自端部距螺旋槳的距離相等。同時，本方案中，對應的第一永磁體與第二永磁體磁吸力最大時，以上磁吸力位于驅動軸的徑向方向，利于優化驅動軸工作過程中的受力。

作為以上第一永磁體和第二永磁體另一種實現方案，所述第二永磁體的數量為四個，且四個第二永磁體相對于螺旋槳的驅動軸軸線呈環狀均布；

同一個第二永磁體上，第二永磁體靠近螺旋槳驅動軸的一側與遠離螺旋槳驅動軸的一側極性相反；

四個第二永磁體四者中，相鄰兩者各自靠近螺旋槳驅動軸的一側的極性相反；

所述第一永磁體的數量為四個，且四個第一永磁體相對于螺旋槳的驅動軸軸線呈環狀均布；

同一個第一永磁體上，第一永磁體靠近螺旋槳驅動軸的一側與遠離螺旋槳驅動軸的一側極性相反；

四個第一永磁體四者中，相鄰兩者各自靠近螺旋槳驅動軸的一側的極性相反。

本方案區別于上述采用兩個第一永磁體和采用兩個第二永磁體的技術方案，在電機停止運行時，螺旋槳最多轉動180°即可實現對螺旋槳的鎖定，而包括兩個第一永磁體和兩個第二永磁體的方案需要螺旋狀最多轉動360°才能達到下一個鎖定狀態。故采用本方案，可更快的對螺旋槳進行鎖定。

作為以上包括四個第一永磁體和四個第二永磁體更進一步的技術方案，所述第一永磁體和第二永磁體均為長度方向平行于螺旋槳驅動軸軸線的條形磁體，且兩個第一永磁體和兩個第二永磁體四者在螺旋槳驅動軸軸線上的投影重合。本方案中，對應的第一永磁體與第二永磁體磁吸力最大時，以上磁吸力位于驅動軸的徑向方向，利于優化驅動軸工作過程中的受力。

作為以上螺旋槳鎖定裝置在無人機垂直起降組件上的具體運用方案，本實用新型還公開了一種垂直起降組件，包括垂直螺旋槳、用于驅動垂直螺旋槳轉動的電機、用于安裝電機的電機座，還包括如上任意一項所述的螺旋槳鎖定裝置，所述電機包括轉子及定子，所述轉子上連接有電機軸，所述第一永磁體固定于電機軸上，所述第二永磁體固定于電機座上。

作為以上所述的垂直起降組件進一步的技術方案：

所述電機為外轉子無刷直流電機，所述電機軸的兩端分別由電機的不同端伸出，所述垂直螺旋槳及第一永磁體固定于電機軸的不同端。

作為具體的對第一永磁體和第二永磁體的固定方案，所述電機座為塊狀結構，所述電機座上設置有用于安裝電機的圓形盲孔及用于安裝第二永磁體的卡槽，所述卡槽的數量與第二永磁體的數量相等，且卡槽的開口端與圓形盲孔的孔壁相交，所述電機安裝于圓形盲孔中，所述第二永磁體安裝于卡槽中，且一個卡槽中設置一塊第二永磁體；

還包括固定于電機軸上的安裝塊，所述安裝塊上設置有用于安裝第一永磁體的安裝槽，所述安裝槽的數量與第一永磁體的數量相等，所述第一永磁體安裝于安裝槽中，且一個安裝槽中設置一塊第一永磁體。 本方案中，第一永磁體和第二永磁體的位置穩定性好，同時便于以安裝塊的形狀為變量，達到使得電機軸具有良好的動平衡性能的目的。

本實用新型還公開了一種無人機，包括無人機本體，還包括如上任意一項所述的垂直起降組件，所述垂直起降組件與無人機本體固定連接。

具體的，以上第一永磁體和第二永磁體可采用釹鐵硼永磁體。

本實用新型具有以下有益效果：

本實用新型提供了一種螺旋槳鎖定裝置及包括該鎖定裝置的垂直起降組件及無人機，本鎖定裝置結構簡單、重量輕；同時對螺旋槳進行鎖定采用的是非接觸式方式，故在使用過程中鎖定裝置無機械磨損。

附圖說明

圖1是本實用新型所述的包括螺旋槳鎖定裝置的垂直起降組件一個具體實施例的爆炸圖；

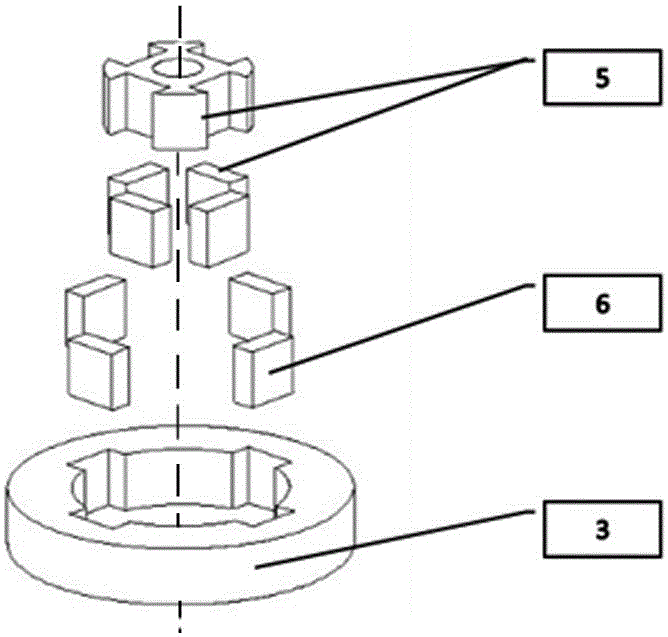

圖2是本實用新型所述螺旋槳鎖定裝置一個具體實施例中，反映第一永磁體與第二永磁體位置關系及第一永磁體與第二永磁體安裝位置的爆炸圖；

圖3是本實用新型所述的包括螺旋槳鎖定裝置的垂直起降組件一個具體實施例的俯視圖，其中，第一永磁體與第二永磁體的數量均為四個；

圖4是本實用新型所述的垂直起降組件一個具體實施例中電機的俯視圖；

圖5是本實用新型所述的包括螺旋槳鎖定裝置的垂直起降組件一個具體實施例的俯視圖，其中，第一永磁體與第二永磁體的數量均為兩個。

圖中的編號依次為：1、電機，101、轉子，102、定子，2、電機軸，3、電機座，4、螺旋槳，5、第一永磁體，6、第二永磁體。

具體實施方式

下面結合實施例對本實用新型作進一步的詳細說明，但是本實用新型的結構不僅限于以下實施例。

實施例1：

如圖1、圖2、圖3及圖5所示，螺旋槳鎖定裝置，所述螺旋槳4為復合翼無人機的垂直螺旋槳，所述鎖定裝置包括第一永磁體5和第二永磁體6，所述第一永磁體5固定于螺旋槳4的驅動軸上，在螺旋槳4轉動過程中，第一永磁體5隨螺旋槳4轉動，所述第二永磁體6在無人機上的位置固定，且第一永磁體5在轉動過程中，當?shù)谝挥来朋w5與第二永磁體6兩者磁吸力產生的力矩最大時，螺旋槳4的長度方向平行于無人機機身的長度方向。

現有技術中無人機的垂直螺旋槳多呈條狀，螺旋槳4額驅動軸固定于螺旋槳4的中部。以上方案中，采用包括第一永磁體5和第二永磁體6的鎖定裝置，在第一永磁體5隨驅動軸轉動過程中，在第一永磁體5和第二永磁體6之間磁吸力產生的力矩大于驅動軸驅轉裝置驅動力矩時，將螺旋槳4鎖定在無人機機身的長度方向，即無人機以固定翼飛行的飛行方向，這樣，可使得垂直螺旋槳的氣動阻力最小，整個復合翼無人機的氣動效率最高。

現有技術中無人機的垂直螺旋槳多采用電機1驅動，無人機以固定翼飛行時垂直螺旋槳不工作，考慮到固定翼飛行狀態下垂直螺旋槳上有一定的大氣擾動，為維持大氣擾動狀態下垂直螺旋槳相對于無人機方向的穩定性，即維持垂直螺旋槳的方向不變，采用設置為：第一永磁體5與第二永磁體6之間磁吸力產生的力矩最大時，第一永磁體5與第二永磁體6相互吸引可產生的對垂直螺旋槳的最大阻力矩為電機1額定驅動力矩的0.5%至1%。

本實施例中根據現有復合翼無人機飛行的典型工況，設計為：螺旋槳4產生6.2kg拉力，轉速4200rpm，為外轉子101無刷直流電機1的電機1的功率830W，則額定驅動力矩為1.88Nm，則設計的鎖定裝置的最大阻力矩設計為0.0094Nm至0.0188Nm?？紤]大氣擾動力矩的影響，則陣風與風切變對于20inch螺旋槳4基本為定常氣流，產生的力矩可忽略不計，只有大氣湍流會產生擾動力矩，按照嚴苛環境，風速變化率每米0.05m/s，則擾動力矩0.075Nm，這意味著設計最大阻力矩能在極端情況下保證垂直螺旋槳鎖定角度不變。

以上第一永磁體5和第二永磁體6各自的數量可分別為一個，也可以是分別為多個，也可以是兩者中其中一者的數量為一個，另一個為兩個。在第一永磁體5和第二永磁體6各自為一個時，第一永磁體5和第二永磁體6各自的安置位置只需保證垂直螺旋槳的長度方向位于無人機機身長度方向時，第一永磁體5和第二永磁體6兩者的磁吸力最大；在第一永磁體5和第二永磁體6兩者中，其中一者為一個，另一者為兩個時，如第一永磁體5為兩個，第二永磁體6為一個，兩個第一永磁體5相對于驅動軸的軸線環狀均布，當為任意一個第一永磁體5與第二永磁體6的磁吸力產生的力矩最大時，垂直螺旋槳的長度方向位于無人機機身長度方向即可滿足要求；當?shù)谝挥来朋w5和第二永磁體6均為多個時，只需保證在磁吸力產生的合力矩最大時，垂直螺旋槳的長度方向位于無人機機身長度方向即可滿足要求。

實施例2：

如圖1、圖2、圖3及圖5所示，本實施例在實施例1的基礎上作進一步限定：作為以上所述螺旋槳4鎖定裝置更進一步的技術方案：

作為第一永磁體5與第二永磁體6具體的實現方案，所述第二永磁體6的數量為兩個，且兩個第二永磁體6相對于螺旋槳4的驅動軸軸線呈環狀均布；

同一個第二永磁體6上，第二永磁體6靠近螺旋槳4驅動軸的一側與遠離螺旋槳4驅動軸的一側極性相反；

兩個第二永磁體6兩者中，其中一者靠近螺旋槳4驅動軸的一側為N極，另一者靠近螺旋槳4驅動軸的一側為S極；

所述第一永磁體5的數量為兩個，且兩個第一永磁體5相對于螺旋槳4的驅動軸軸線呈環狀均布；

同一個第一永磁體5上，第一永磁體5靠近螺旋槳4驅動軸的一側與遠離螺旋槳4驅動軸的一側極性相反；

兩個第一永磁體5兩者中，其中一者靠近螺旋槳4驅動軸的一側為N極，另一者靠近螺旋槳4驅動軸的一側為S極。

本方案中，只需保證其中的第一永磁體5與一個第二永磁體6磁吸力最大、另一個第一永磁體5與另一個第二永磁體6磁吸力最大，垂直螺旋槳的長度方向位于無人機機身長度方向即可滿足要求。本方案中，由于第一永磁體5在驅動軸上環狀均布，可使得兩個第一永磁體5不影響驅動軸的動平衡。

作為以上包括兩個第一永磁體5和兩個第二永磁體6更進一步的技術方案，所述第一永磁體5和第二永磁體6均為長度方向平行于螺旋槳4驅動軸軸線的條形磁體，且兩個第一永磁體5和兩個第二永磁體6四者在螺旋槳4驅動軸軸線上的投影重合。本方案中，如驅動軸位于豎直方向，則第一永磁體5和第二永磁體6位于同樣的高度上，若驅動軸傾斜，則第一永磁體5和第二永磁體6同步于驅動軸傾斜，且第一永磁體5和第二永磁體6各自端部距螺旋槳4的距離相等。同時，本方案中，對應的第一永磁體5與第二永磁體6磁吸力最大時，以上磁吸力位于驅動軸的徑向方向，利于優化驅動軸工作過程中的受力。

作為以上第一永磁體5和第二永磁體6另一種實現方案，所述第二永磁體6的數量為四個，且四個第二永磁體6相對于螺旋槳4的驅動軸軸線呈環狀均布；

同一個第二永磁體6上，第二永磁體6靠近螺旋槳4驅動軸的一側與遠離螺旋槳4驅動軸的一側極性相反；

四個第二永磁體6四者中，相鄰兩者各自靠近螺旋槳4驅動軸的一側的極性相反；

所述第一永磁體5的數量為四個，且四個第一永磁體5相對于螺旋槳4的驅動軸軸線呈環狀均布；

同一個第一永磁體5上，第一永磁體5靠近螺旋槳4驅動軸的一側與遠離螺旋槳4驅動軸的一側極性相反；

四個第一永磁體5四者中，相鄰兩者各自靠近螺旋槳4驅動軸的一側的極性相反。

本方案區別于上述采用兩個第一永磁體5和采用兩個第二永磁體6的技術方案，在電機1停止運行時，螺旋槳4最多轉動180°即可實現對螺旋槳4的鎖定，而包括兩個第一永磁體5和兩個第二永磁體6的方案需要螺旋狀最多轉動360°才能達到下一個鎖定狀態。故采用本方案，可更快的對螺旋槳4進行鎖定。

作為以上包括四個第一永磁體5和四個第二永磁體6更進一步的技術方案，所述第一永磁體5和第二永磁體6均為長度方向平行于螺旋槳4驅動軸軸線的條形磁體，且兩個第一永磁體5和兩個第二永磁體6四者在螺旋槳4驅動軸軸線上的投影重合。本方案中，對應的第一永磁體5與第二永磁體6磁吸力最大時，以上磁吸力位于驅動軸的徑向方向，利于優化驅動軸工作過程中的受力。

實施例3：

如圖1至圖5所示，本實施例提供了一種包括以上任意一個實施例提供的任意一個螺旋槳4鎖定裝置的無人機垂直起降組件方案，包括垂直螺旋槳、用于驅動垂直螺旋槳轉動的電機1、用于安裝電機1的電機軸3，還包括如上任意一項所述的螺旋槳4鎖定裝置，所述電機1包括轉子101及定子102，所述轉子101上連接有電機軸2，所述第一永磁體5固定于電機軸2上，所述第二永磁體6固定于電機軸3上。

作為以上所述的垂直起降組件進一步的技術方案：

所述電機1為外轉子101無刷直流電機1，所述電機軸2的兩端分別由電機1的不同端伸出，所述垂直螺旋槳及第一永磁體5固定于電機軸2的不同端。

作為具體的對第一永磁體5和第二永磁體6的固定方案，所述電機軸3為塊狀結構，所述電機軸3上設置有用于安裝電機1的圓形盲孔及用于安裝第二永磁體6的卡槽，所述卡槽的數量與第二永磁體6的數量相等，且卡槽的開口端與圓形盲孔的孔壁相交，所述電機1安裝于圓形盲孔中，所述第二永磁體6安裝于卡槽中，且一個卡槽中設置一塊第二永磁體6；

還包括固定于電機軸2上的安裝塊，所述安裝塊上設置有用于安裝第一永磁體5的安裝槽，所述安裝槽的數量與第一永磁體5的數量相等，所述第一永磁體5安裝于安裝槽中，且一個安裝槽中設置一塊第一永磁體5。 本方案中，第一永磁體5和第二永磁體6的位置穩定性好，同時便于以安裝塊的形狀為變量，達到使得電機軸2具有良好的動平衡性能的目的。

實施例4：

本實施例提供了一種無人機，包括無人機本體，還包括如上實施例3所述的垂直起降組件，所述垂直起降組件與無人機本體固定連接。

具體的，以上第一永磁體5和第二永磁體6可采用釹鐵硼永磁體。

以上內容是結合具體的優選實施方式對本實用新型作的進一步詳細說明，不能認定本實用新型的具體實施方式只局限于這些說明。對于本實用新型所屬技術領域的普通技術人員來說，在不脫離本實用新型的技術方案下得出的其他實施方式，均應包含在本實用新型的保護范圍內。
