本實用新型主要涉及一種可用水沖洗防水無人機。

背景技術：

無人機是利用無線電遙控設備和自備的程序控制裝置操縱的不載人飛機。從技術角度定義可以分為：無人直升機、無人固定翼機、無人多旋翼飛行器、無人飛艇、無人傘翼機等。無人機按應用領域可分為軍用與民用，目前在航拍、農業植保、測繪等領域的應用，大大的拓展了無人機本身的用途。在農業植保的應用中，面積范圍不大的一般采用無人直升機，而傳統的無人機的機體不具備防水功能，直接沖洗機體會漏水導致機體內的電子設備短路，如何解決這個問題，就成了一個難題。

技術實現要素：

為解決傳統無人機不具備防水功能，不能用水直接沖洗的問題，本實用新型提出一種可用水沖洗防水無人機。

本可用水沖洗防水無人機采用以下的技術方案：

一種可用水沖洗防水無人機，它包括機體與上蓋，所述機體與所述上蓋為可拆分結構，且所述機體整體采用碳纖一體成型；所述機體的表面由若干個自由曲面構成，所述自由曲面以高點作中心點從不同角度沿機體表面斜下延伸。

作為本實用新型進一步方案，所述機體設有若干個翼臂，所述翼臂上安裝有防水電機。

作為本實用新型進一步方案，所述機體底端具有散熱通道，所述散熱通道的底面傾斜，且所述散熱通道頂端具有若干個散熱孔。

作為本實用新型進一步方案，所述機體具有空腔，電源安置在所述空腔內；且機體的頂端具有開口，所述空腔與所述開口連通。

作為本實用新型進一步方案，旋翼固接在所述防水電機上。

作為本實用新型進一步方案，所述旋翼的數量與所述防水電機的數量一致。

作為本實用新型進一步方案，所述機體的底部安裝有支撐底座。

作為本實用新型進一步方案，機體與翼臂之間設有防水膠墊。

作為本實用新型進一步方案，所述上蓋的底面設有連接凸部，所述開口處設有插槽。

作為本實用新型進一步方案，連接凸部插接在插槽使所述上蓋固接在所述機體上。

本實用新型同背景技術相比所產生的有益效果：

本實用新型的無人機的機體采用碳纖維一體成型，它具有質量輕，強度大，同時具有優良的防水性能，可直接用水沖洗，簡單方便，更利用人們日常使用，它具有結構簡單、配合緊湊，使用方便，設計合理，美觀大方；因此，它是一種技術性和經濟性均具有優越性能的產品。

【附圖說明】

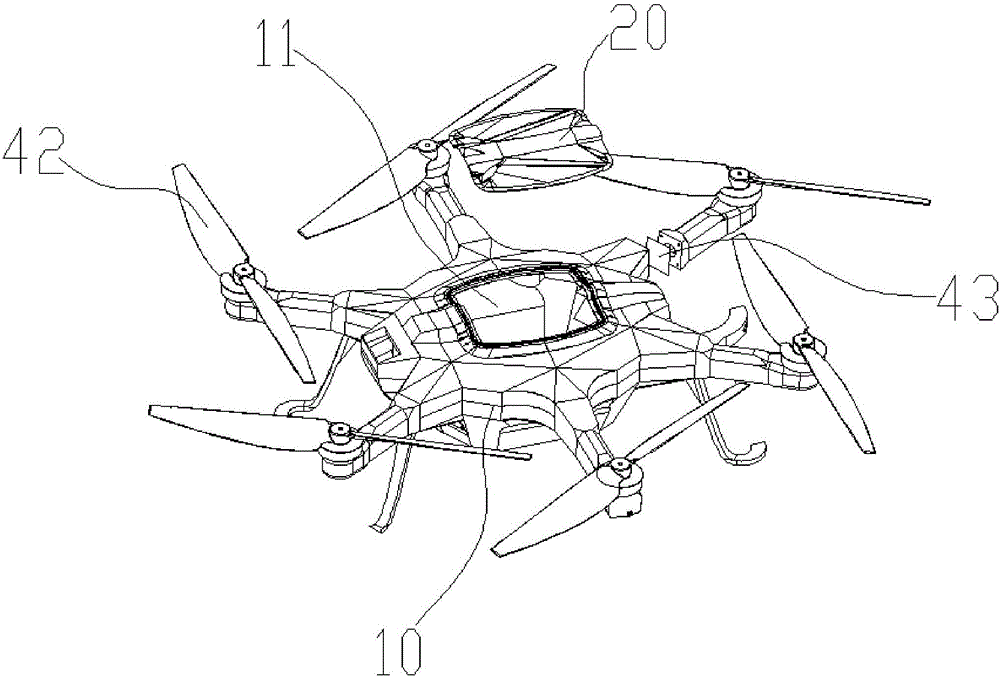

圖1為本實用新型所提供較佳實施例中的可用水沖洗防水無人機立體示意圖；

圖2為本實用新型所提供較佳實施例中的可用水沖洗防水無人機結構示意圖；

圖3為本實用新型所提供較佳實施例中的可用水沖洗防水無人機部分結構示意圖；

圖4為本實用新型所提供較佳實施例中的上蓋示意圖；

圖5為圖3中A-A放大示意圖；

圖6為本實用新型所提供較佳實施例中的散熱通孔結構示意圖。

【具體實施方式】

下面詳細描述本實用新型的實施例，所述的實施例示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。

在本實用新型的描述中，需要說明的是，對于方位詞，如有術語“中心”，“橫向（X）” 、 “縱向（Y）”、“豎向（Z）”“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”、“順時針”、“逆時針”等指示方位和位置關系為基于附圖所示的方位或位置關系，僅是為了便于敘述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定方位構造和操作，不能理解為限制本實用新型的具體保護范圍。

此外，如有術語“第一”、“第二”僅用于描述目的，而不能理解為指示或暗示相對重要性或隱含指明技術特征的數量。由此，限定有“第一”、“第二”特征可以明示或者隱含包括一個或者多個該特征，在本實用新型描述中，“數個”的含義是兩個或兩個以上，除非另有明確具體的限定。

在本實用新型中，除另有明確規定和限定，如有術語“組裝”、“相連”、“連接”術語應作廣義去理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；也可以是機械連接；可以是直接相連，也可以是通過中間媒介相連，可以是兩個元件內部相連通。對于本領域普通技術人員而言，可以根據具體情況理解上述的術語在本實用新型中的具體含義。

在實用新型中，除非另有規定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接觸，也可以包括第一特征和第二特征不是直接接觸而是通過它們之間的另外特征接觸。而且，第一特征在第二特征“之上”、“之下”和“上面”包括第一特征在第二特征正上方和斜上方，或僅僅是表示第一特征水平高度高于第二特征的高度。第一特征在第二特征 “之上”、“之下”和“下面”包括第一特征在第二特征正下方或斜下方，或僅僅表示第一特征水平高度低于第二特征。

下面結合說明書的附圖，通過對本實用新型的具體實施方式作進一步的描述，使本實用新型的技術方案及其有益效果更加清楚、明確。下面通過參考附圖描述實施例是示例性的，旨在解釋本實用新型，而不能理解為對本實用新型的限制。

本實用新型提供的較佳實施例：如圖1~圖6所示，一種可用水沖洗防水無人機，它包括機體10與上蓋20，所述機體10與所述上蓋20為可拆分結構，且所述機體10整體采用碳纖一體成型；所述機體10的表面由若干個自由曲面30構成，所述自由曲面以高點31作中心點從不同角度沿機體10表面斜下延伸。

所述機體10設有若干個翼臂40，所述翼臂40上安裝有防水電機41，旋翼42固接在所述防水電機41所述旋翼42的數量與所述防水電機41的數量一致。所述機體10具有空腔11，電源安置在所述空腔11內。所述機體10的頂端具有開口12，所述空腔11與所述開口12連通。

所述機體10底端具有散熱通道50，所述散熱通道50的底面傾斜，方便積水流出；所述散熱通道50頂端具有若干個散熱孔51，安裝在空腔11內的電子元件的散熱部分露出在所述散熱孔51，飛機起飛時所產生的風灌進所述散熱通道50，降低了電子元件的溫度。所述機體10的底部安裝有支撐底座13，機體10與翼臂40之間設有防水膠墊43；所述上蓋20的底面設有連接凸部21，所述開口12處設有插槽14；連接凸部21插接在插槽14使所述上蓋20固接在所述機體10上。

碳纖維質量比金屬鋁輕，但強度卻高于鋼鐵，并且具有耐腐蝕、高模量的特性，它不僅具有碳材料的固有本征特性，又兼?zhèn)浼徔椑w維的柔軟可加工性，是新一代增強纖維。每一根碳纖維由數千條更微小的碳纖維所組成，直徑大約5至8微米。在原子層面的碳纖維跟石墨很相近，是由一層層以六角型排列的碳原子所構成，碳纖維緊密的結構使它具有良好的防水性能。本實用新型的無人機的機體采用碳纖一體成型，它具有質量輕，強度大，具有優良的防水性能。連接凸部與插槽的插接方式使上蓋更緊密連接在機體上，同時具備更好的密封效果。機體為一體成型，采用碳纖材質，利用碳纖材質的防水性，將電子配件放置在機身的空腔內；機體的整體設計基本上避免了凹洞，這樣就防止了水沖洗或淋濕后會滯留在凹洞的情況，使水隨著機體的自由曲面流下去，達到可沖洗的目的。

通過上述的結構和原理的描述，所屬技術領域的技術人員應當理解，本實用新型不局限于上述的具體實施方式，在本實用新型基礎上采用本領域公知技術的改進和替代均落在本實用新型的保護范圍，應由各權利要求限定之。
