本發明涉及一種半自動纏繞隨行電纜的裝置，具體地說是一種對加工后的電梯隨行電纜進行纏繞，以方便完成捆扎工作的半自動裝置，屬于電梯機械加工領域。

背景技術：

電梯隨行電纜是電梯機房電氣器件與轎廂、井道及廳門等處電氣器件相連接的導線，電纜隨轎廂的運行而升降，在轎廂式電梯的運行中，電梯隨行電纜占據著重要的信號傳輸地位；對于電梯隨行電纜這一部件的加工，大部分已實現自動化，但在最后的捆扎工作中，市面上缺少一種可對隨行電纜無損傷并且方便進行纏繞的裝置。

技術實現要素：

針對上述的不足，本發明提供了一種半自動纏繞隨行電纜的裝置。

本發明是通過以下技術方案實現的：一種半自動纏繞隨行電纜的裝置，是由推力組件、支撐組件、內撐組件、套筒組件和轉盤組件組成的，其特征在于：推力組件安裝在支撐組件外側，內撐組件安裝在支撐組件上，套筒組件安裝在轉盤組件上；

進一步，所述的推力組件是由氣缸支撐架、推力氣缸和推桿所組成的，推力氣缸安裝在氣缸支撐架上，推桿安裝在推力氣缸上；所述的支撐組件是由矩形導軌座、滑移臺和支撐套所組成的，滑移臺安裝在矩形導軌座上，支撐套通過滑移臺上的圓孔安裝在滑移臺上；所述的內撐組件是由搖桿、搖臂、轉軸和撐體所組成的，搖桿安裝在搖臂小端的圓孔內，搖臂通過大端圓孔安裝在轉軸上，轉軸安裝在撐體端部；所述的套筒組件是由隨動套和隨動夾具所組成的，隨動套安裝在轉盤組件的外撐板上，隨動夾具安裝在隨動套上；所述的轉盤組件是由轉筒、外撐板、擋盤、電機盤、主動電機、軸承支撐組件和主動軸所組成的，轉筒安裝在擋盤上，外撐板安裝在轉筒上，外撐板通過其上卡槽安裝在擋盤上，三個外撐板間隔120°進行分布，擋盤安裝在主動軸上，主動軸通過軸承支撐組件安裝在主動電機上，主動電機安裝在電機盤上進行支撐。

進一步，所述的推力組件通過推桿安裝在滑移臺凸臺的圓孔內，氣缸支撐架安裝在矩形導軌座的矩形缺口處。

進一步，所述的撐體一端通過螺紋安裝在支撐套內，另一端通過轉動搖桿對轉筒上的外撐板進行撐起。

進一步，所述的隨動夾具是由固定夾板、移動夾板、連接銷、緊定螺母、彈簧擋片和彈簧所組成的，固定夾板安裝在隨動套上，移動夾板通過連接銷安裝在彈簧下端，緊定螺母通過連接銷安裝在彈簧擋片上端，彈簧擋片通過連接銷安裝在彈簧上端。

進一步，所述的軸承支撐組件是由軸承支架、軸承座和軸承蓋所組成的，軸承座安在軸承支架上，軸承蓋安裝在軸承座上，主動軸通過軸承座安裝在主動電機上。

該發明的有益之處是：

1.通過氣壓傳動推動滑移臺沿矩形導軌座移動，減少對環境的污染；

2.內撐組件上的搖臂可拆卸，防止在工作過程中對工作人員造成傷害；

3.撐體通過搖臂轉動對外撐板進行向外撐移，利用外撐板對隨動套進行撐緊，方便帶動隨動套一起運動，更方便對隨動套進行安裝和對隨行電纜纏繞完畢后進行拆卸；

4.利用隨動夾具對隨行電纜進行夾緊定位，在夾緊隨行電纜時，由于隨行電纜下表面與隨動套光滑外表面進行接觸，隨行電纜上表面通過彈簧對移動夾板的作用力夾緊，既可以保證了所需的夾緊功能，又不會對隨行電纜造成不必要的損傷。

附圖說明

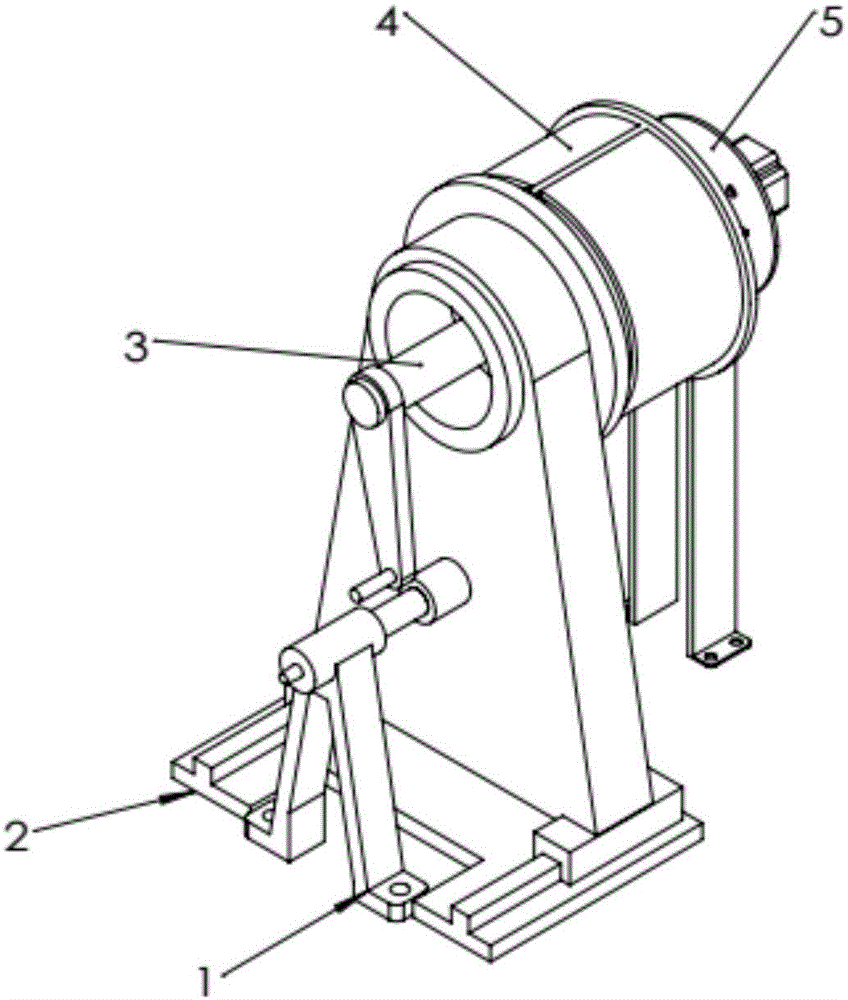

附圖1是本發明總體結構圖；

附圖2是本發明推力組件結構圖；

附圖3是本發明支撐組件結構圖；

附圖4是本發明內撐組件結構圖；

附圖5是本發明套筒組件結構圖；

附圖6是本發明隨動夾具結構圖；

附圖7是本發明轉盤組件結構圖；

附圖8是本發明軸承支撐組件結構圖；

附圖9是本發明轉筒、外撐板、擋盤、電機盤和主動軸組合裝配圖；

附圖10是本發明矩形導軌座結構圖。

圖中：1、推力組件，2、支撐組件，3、內撐組件，4、套筒組件，5、轉盤組件，101、氣缸支撐架，102、推力氣缸，103、推桿，201、矩形導軌座，202、滑移臺，203、支撐套，301、搖桿，302、搖臂，303、轉軸，304、撐體，401、隨動套，402、隨動夾具，4021、固定夾板，4022、移動夾板，4023、連接銷，4024、緊定螺母，4025、彈簧擋片，4026、彈簧，501、轉筒，502、外撐板，503、擋盤，504、電機盤，505、主動電機，506、軸承支撐組件，507、主動軸，5061、軸承支架，5062、軸承座，5063、軸承蓋。

具體實施方式

一種半自動纏繞隨行電纜的裝置，是由推力組件1、支撐組件2、內撐組件3、套筒組件4和轉盤組件5組成的，其特征在于：推力組件1安裝在支撐組件2外側，內撐組件3安裝在支撐組件2上，套筒組件4安裝在轉盤組件5上；

所述的推力組件1是由氣缸支撐架101、推力氣缸102和推桿103所組成的，推力氣缸102安裝在氣缸支撐架101上，推桿103安裝在推力氣缸102上；所述的支撐組件2是由矩形導軌座201、滑移臺202和支撐套203所組成的，滑移臺202安裝在矩形導軌座201上，支撐套203通過滑移臺202上的圓孔安裝在滑移臺202上；所述的內撐組件3是由搖桿301、搖臂302、轉軸303和撐體304所組成的，搖桿301安裝在搖臂302小端的圓孔內，搖臂302通過大端圓孔安裝在轉軸303上，轉軸303安裝在撐體304端部；所述的套筒組件4是由隨動套401和隨動夾具402所組成的，隨動套401安裝在轉盤組件5的外撐板502上，隨動夾具402安裝在隨動套401上；所述的轉盤組件5是由轉筒501、外撐板502、擋盤503、電機盤504、主動電機505、軸承支撐組件506和主動軸507所組成的，轉筒501安裝在擋盤503上，外撐板502安裝在轉筒501上，外撐板502通過其上卡槽安裝在擋盤503上，三個外撐板502間隔120°進行分布，擋盤503安裝在主動軸507上，主動軸507通過軸承支撐組件506安裝在主動電機505上，主動電機505安裝在電機盤504上進行支撐。

所述的推力組件1通過推桿103安裝在滑移臺202凸臺的圓孔內，氣缸支撐架101安裝在矩形導軌座201的矩形缺口處。

所述的撐體304一端通過螺紋安裝在支撐套203內，另一端通過轉動搖桿301對轉筒501上的外撐板502進行撐起。

所述的隨動夾具402是由固定夾板4021、移動夾板4022、連接銷4023、緊定螺母4024、彈簧擋片4025和彈簧4026所組成的，固定夾板4021安裝在隨動套401上，移動夾板4022通過連接銷4023安裝在彈簧4026下端，緊定螺母4024通過連接銷4023安裝在彈簧擋片4025上端，彈簧擋片4025通過連接銷4023安裝在彈簧4026上端。

所述的軸承支撐組件是由軸承支架5061、軸承座5062和軸承蓋5063所組成的，軸承座5062安在軸承支架5061上，軸承蓋5063安裝在軸承座5062上，主動軸507通過軸承座5062安裝在主動電機505上。

該裝置在工作時，將套筒組件4套裝在轉盤組件5的轉筒501上，啟動推力組件1，利用推力氣缸102推動推桿103帶動滑移臺202和支撐套203沿矩形導軌座201向前移動，搖動搖桿301，在轉軸303的帶動下撐體304向前移動，將撐起轉筒501內部外撐板502向外移動，撐起套筒組件4，將搖臂302連帶搖桿301共同卸下，將隨行電纜的一頭夾緊在隨動夾具402的移動夾板4022下，在彈簧4026的作用力下對隨行電纜進行夾緊工作，啟動主動電機505，主動電機505通過主動軸507帶動擋盤503，從而帶動轉筒501，從而帶動外撐板502，從而帶動套筒組件4進行旋轉，實現對隨行電纜的纏繞工作，當纏繞結束時，關閉主動電機505，啟動推力組件1，利用推力氣缸102帶動推桿103帶動滑移臺202和支撐套203沿矩形導軌座201向后移動，將搖臂302連帶搖桿301共同裝上，反向搖動搖桿301，在轉軸303的帶動下撐體304向后移動，撐起的轉筒501內部外撐板502在重力的作用下向內移動，放松套筒組件4，將套筒組件4和纏繞好的隨行電纜共同卸下。

對于本領域的普通技術人員而言，根據本發明的教導，在不脫離本發明的原理與精神的情況下，對實施方式所進行的改變、修改、替換和變型仍落入本發明的保護范圍之內。
