本發明涉及一種翻轉裝置，具體說是一種用于餐具清洗線體的翻盤碗器。

背景技術：

目前在餐具清洗過程中，需要人工將盛放各種各樣餐具的餐具箱送入清洗池，這樣不僅浪費人力效率低，人工搬運有時會發生打滑餐具箱掉落的事故，餐具箱一旦不慎掉落就會導致大量的餐具被打碎，還會劃傷搬運人員，而且目前采用的清洗池混合清洗使餐具清洗的不夠徹底。

為解決以上技術問題，本公司研制了一種成套餐具的清洗線體，筷子、勺子、碗、茶杯、玻璃杯、盤子經餐具分選裝置后需要送入清洗隧道進行清洗，在進行清洗前，需要先將正反的盤子、碗翻過來，以便于清洗，因此迫切需要研究一種適用于本公司成套餐具清洗線體的翻盤碗器。

技術實現要素：

為解決上述問題，本發明的目的是提供一種用于餐具清洗線體的翻盤碗器。

本發明為實現上述目的，用于餐具清洗線體的翻盤碗器，包括盤碗翻轉側板和盤碗護板，兩個盤碗翻轉側板的彎折部位通過弧形的盤碗護板連接在一起，在兩個盤碗翻轉側板彎折部位的內弧外沿分別間隔設置有多個盤碗護欄支撐，多條平行的盤碗護欄通過螺柱螺栓安裝在盤碗護欄支撐上，且每條盤碗護欄的彎折部位分別與盤碗護板的弧度相同。

作為優選，兩個盤碗翻轉側板的進料端長于出料端，且在兩個盤碗翻轉側板進料端的盤碗護板一端留有觀察口。

本發明具有以下優點：

1、盤子、碗從一端進入，沿弧形的滑道滑動后，從另一端即可翻轉滑出，很好的代替了人工翻轉，有利于提高盤子、碗的翻轉效率，而且有利于實現設備的自動化。

2、多條平行的盤碗護欄通過螺柱螺栓安裝在盤碗護欄支撐上，通過調節螺柱螺栓即可調節盤碗護欄與盤碗護板的距離，便于根據盤子、碗的高度進行調節，適合翻轉不同高度的盤子、碗，適應市場上盤子、碗多樣化的需求。

3、本發明結構簡單，成本較低，有利于企業節約開支，而且便于更換損壞的部件，設備的維護及保養簡單，有利于降低企業的運營成本。

附圖說明

現結合附圖對本發明做進一步說明。

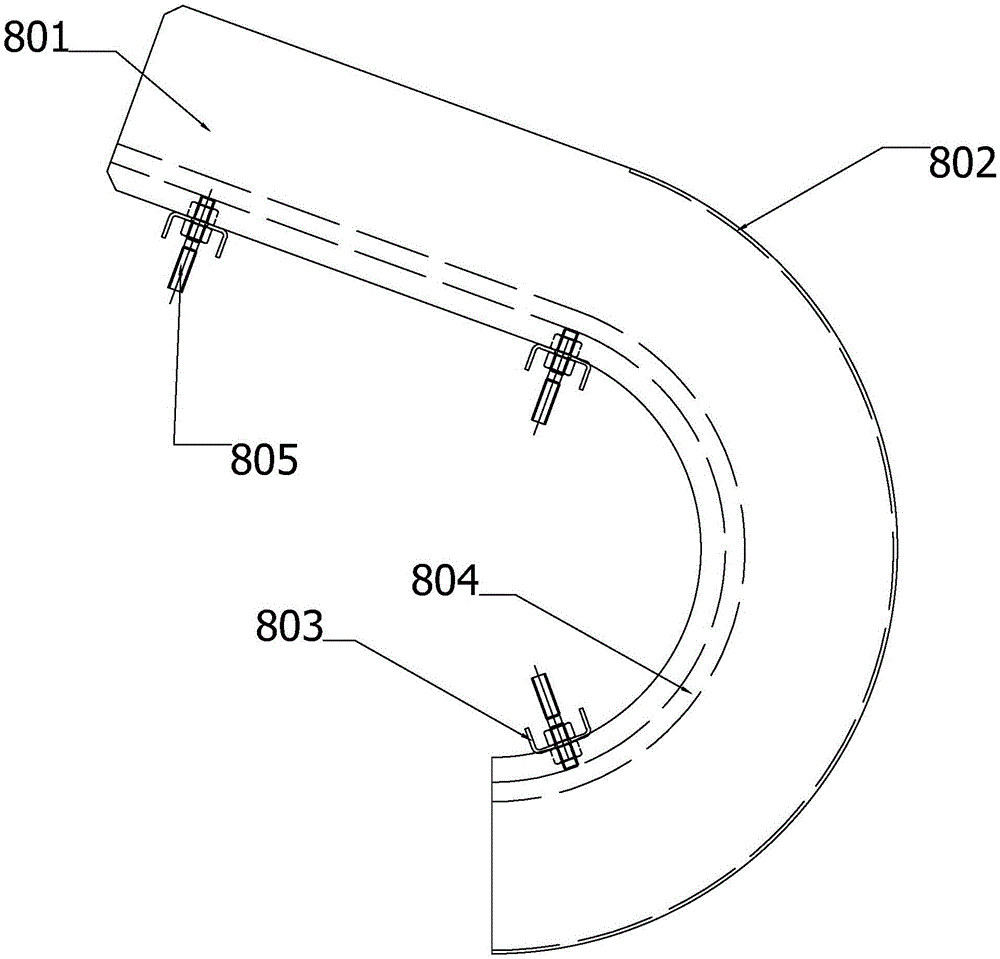

圖1為本發明的主視結構示意圖。

圖2為本發明的左視結構示意圖。

圖3為本發明的立體結構示意圖。

具體實施方式

如圖1-3所示，用于餐具清洗線體的翻盤碗器，包括盤碗翻轉側板801和盤碗護板802，兩個盤碗翻轉側板801的彎折部位通過弧形的盤碗護板802連接在一起，在兩個盤碗翻轉側板801彎折部位的內弧外沿分別間隔設置有多個盤碗護欄支撐803，多條平行的盤碗護欄804通過螺柱螺栓805安裝在盤碗護欄支撐803上，且每條盤碗護欄804的彎折部位分別與盤碗護板802的弧度相同；兩個盤碗翻轉側板801的進料端長于出料端，且在兩個盤碗翻轉側板801進料端的盤碗護板802一端留有觀察口806。

本發明工作原理：盤子或碗從進料端即觀察口806進入，兩個盤碗翻轉側板801與盤碗護板802、盤碗護欄804形成一個弧形的滑道，使進入的盤子、碗沿弧形的滑道轉動180度，進而實現了盤子、碗的翻轉。

以上所述僅為本發明示意性的具體實施方式，并非用以限定本發明的范圍。任何本領域的技術人員，在不脫離本發明的構思和原則的前提下所作出的等同變化與修改，均應屬于本發明保護的范圍。
