本發明屬于控制裝置技術領域，具體涉及一種金剛石微粉篩分時流量控制裝置。

背景技術：

金剛石微粉注入旋振篩篩分時，其易團聚、所需篩分篩分的時間較長，目前普遍采用通過進料管道直接將金剛石微粉注入旋振篩內進行篩分，無法調節篩分時物料進入的流量，特別是注入流量過大時，由于其自身易團聚的原因，容易阻塞篩網，影響篩分的效率。

技術實現要素：

本發明解決的技術問題是提供了一種結構合理，使用方便，調節金剛石微粉進入旋振篩流量的金剛石微粉篩分時流量控制裝置。

為實現上述目的，本發明的任務是這樣完成的，一種金剛石微粉篩分時流量控制裝置，其特征在于：所述旋振篩上設置有流量控制裝置，所述流量控制裝置包括支架、進料裝置和控制單元，所述支架包括底座和設置于底座上的橫梁，所述橫梁末端設置有位于旋振篩進料口正上方的進料裝置，所述進料裝置包括上端為空心圓柱形的進料管、中部為上寬下窄的喇叭形的導料管和底部為空心圓柱形的出料管，所述導料管下端口處設置有傾斜的導料板，所述控制單元包括圓管軌道、推拉桿、夾緊螺栓和擋料板，所述圓管軌道設置于出料管的側壁，其內部與出料管內部相連通，所述推拉桿末端插入出料管并延伸至出料管內，所述推拉桿末端上設置有與其連接螺紋相配合的連接螺母，所述擋料板設置于導料管下端和導料板圍成間隙的下端并固定在連接螺母上，擋料板橫截面尺寸大于導料板和導料管下端圍成的間隙的，所述圓管軌道側壁上設置有與夾緊螺栓相配合的螺紋通孔。

進一步優選的，所述在連接螺母與出料管之間的推拉桿上設有限位螺母。

進一步優選的，所述推拉桿上設置有刻度線。

進一步優選的，在圓管軌道外的推拉桿的一端設置有推拉把手。

本發明具有結構合理，使用方便，通過控制流量裝置上推拉擋桿結合刻度線來推拉擋料板調節出料管間隙的大小，進而精確的控制金剛石微粉進入旋振篩進料口的流量，提高了旋振篩的篩分效率。

附圖說明

圖1為本發明結構示意圖；

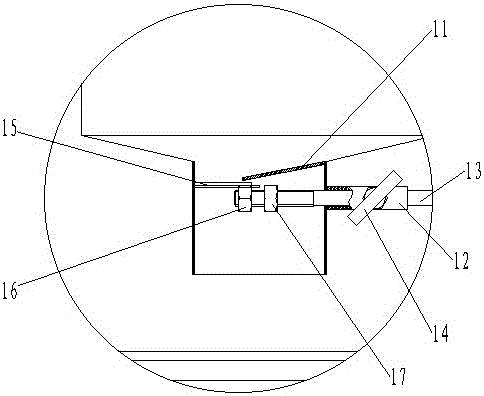

圖2為圖1的局部放大圖。

圖面說明：1、旋振篩，2、流量控制裝置，3、支架，4、進料裝置，5、控制單元，6、底座，7、橫梁，8、進料管，9、導料管，10、出料管，11、導料板，12、圓管軌道，13、推拉桿，14、夾緊螺栓，15、擋料板，16、連接螺母，17、限位螺母。

具體實施方式

結合附圖詳細描述本發明的技術方案，一種金剛石微粉篩分時流量控制裝置，其特征在于：所述旋振篩1上設置有流量控制裝置2，所述流量控制裝置包括支架3、進料裝置4和控制單元5，所述支架包括底座6和設置于底座上的橫梁7，所述橫梁末端設置有位于旋振篩進料口正上方的進料裝置，所述進料裝置包括上端為空心圓柱形的進料管8、中部為上寬下窄的喇叭形的導料管9和底部為空心圓柱形的出料管10，所述導料管下端口處設置有傾斜的導料板11，所述控制單元包括圓管軌道12、推拉桿13、夾緊螺栓14和擋料板15，所述圓管軌道設置于出料管的側壁，其內部與出料管內部相連通，所述推拉桿末端插入出料管并延伸至出料管內，所述推拉桿末端上設置有與其連接螺紋相配合的連接螺母16，所述擋料板設置于導料管下端和導料板圍成間隙的下端并固定在連接螺母上，擋料板橫截面尺寸大于導料板和導料管下端圍成的間隙的，所述圓管軌道側壁上設置有與夾緊螺栓相配合的螺紋通孔；所述在連接螺母與出料管之間的推拉桿上設有限位螺母17；所述推拉桿上設置有刻度線；在圓管軌道外的推拉桿的一端設置有推拉把手。

本發明的工作原理：將進料裝置設于旋振篩的進料口上端，金剛石微粉注入進料裝置內，根據所述篩分型號不同的金剛石微粉，通過推拉桿上的把手來推拉推拉桿末端與連接螺母固定連接的擋料板，進而調節出料管口的大小來控制注入旋振篩的金剛石微粉的流量的大小，調節過擋料板的位置后，夾緊螺母通過夾緊推拉桿，來固定擋料板的位置，推拉桿上設置的限位螺母，防止導料板碰撞出料管，同時推拉桿也可結合刻度線來調節擋料板的位置，進而更精確的調節出料管口的大小來達到更精確調節金剛石微粉進入旋轉篩的流量，提高旋振篩的篩分效率。

以上顯示和描述了本發明的基本原理，主要特征和優點，在不脫離本發明精神和范圍的前提下，本發明還有各種變化和改進，這些變化和改進都落入要求保護的本發明的范圍。
