本實用新型涉及電梯裝置技術領域，更具體地說，涉及一種電梯用護腳板。

背景技術：

電梯的安裝設置中，通常會在電梯地坎處設置護腳板，且通常設置在電梯的層門地坎上，以確保電梯的使用安全，然而，在使用過程中，不僅要確保電梯的使用安全，也要保證電梯的清潔度。需要維護人員定期對電梯部件進行檢查、加油、清除積塵、調試安全裝置的工作。在此過程中，底坑清潔是維保人員的必做事情。

請參見圖1至圖2，現有的護腳板，其主要包括底板11、側向支架12及固定部13，且在使用過程中，該護腳板的作用是為了確保電梯的使用安全，避免轎廂平層結束前提前開門或平層后轎廂地坎高出層門地坎時因剪切而傷害腳趾。然而現有護腳板目前并不具備保證清潔度方面的作用，其效果較為單一，且使得維護人員的清潔工作負擔較大。

綜上所述，如何提供一種電梯用護腳板，以使其在確保使用安全性的同時，能夠更好的幫助維護人員做好電梯清潔工作，是目前本領域技術人員亟待解決的問題。

技術實現要素：

有鑒于此，本實用新型的目的是提供一種電梯用護腳板，以使其在確保使用安全性的同時，能夠更好的幫助維護人員做好電梯清潔工作。

為了達到上述目的，本實用新型提供如下技術方案：

一種電梯用護腳板，包括護腳板本體、設置在所述護腳板本體兩側的支架、位于所述護腳板本體上端用于固定護腳板的安裝部；還包括設置在所述護腳板本體下端的用于容納自電梯轎廂掉落的雜物的收集槽。

優選的，所述收集槽與所述護腳板本體可拆卸設置。

優選的，所述收集槽的橫截面為V型結構。

優選的，所述收集槽的V型結構底角為90°～120°，且所述收集槽上與所述護腳板本體相連的側邊與所述護腳板本體夾角為150°～180°。

優選的，所述收集槽的橫截面為弧狀結構。

優選的，所述收集槽與所述護腳板本體焊接設置。

本實用新型提供的電梯用護腳板，具有護腳板本體、支架及安裝部，且護腳板通過安裝部固定安裝在電梯地坎處，且在護腳板本體的下端還設置了收集槽。使用時，電梯縫隙處的灰塵等垃圾會下落，并落至收集槽中，維護電梯時，僅需要清理收集槽內的垃圾便可，無需再對底坑進行整體清潔，從而避免了垃圾直接落在電梯底坑的情況，進而節約了清潔時間，并提高了清潔效率，同時也減輕了維護人員的勞動負擔。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據提供的附圖獲得其他的附圖。

圖1為現有技術提供的護腳板的結構示意圖；

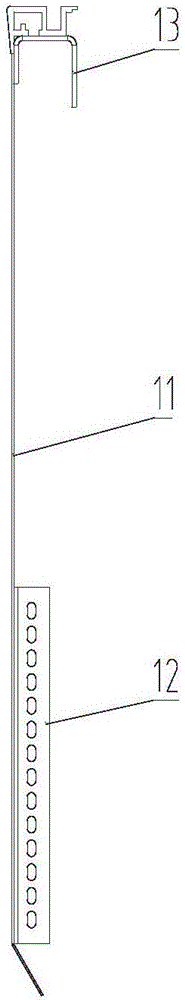

圖2為現有技術提供的護腳板的側視圖；

圖3為本實用新型實施例提供的電梯用護腳板的結構示意圖；

圖4為本實用新型實施例提供的電梯用護腳板的側視圖。

上圖1-圖4中：

1為底板11、12為側向支架、13為固定部、21為護腳板本體、22為支架、23為安裝部、24為收集槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參見圖3至圖4，本實用新型實施例提供的電梯用護腳板，包括護腳板本體21、設置在護腳板本體21兩側的支架22、位于護腳板本體21上端用于固定護腳板的安裝部23。此外，考慮到在電梯維護時，維護人員需要進行較復雜的清理工作，因此該電梯用護腳板還包括設置在護腳板本體21下端的收集槽24，該收集槽24能夠容納自電梯轎廂掉落的灰塵等雜物，從而避免了灰塵等雜物落在電梯底坑中，此時，維護人員只需要對收集槽24進行維護清理即可，無需再大面積清理底坑，進而降低了清理難度，并提高了清理效率。

為了方便對收集槽24進行清理維護，可優選的將收集槽24與護腳板本體21設置為可拆卸連接。即在定期對收集槽24進行清理時，可直接將收集槽24拆下，以快速方便的將其內部的雜質去除，并對收集槽24進行維護。當然，將收集槽24與護腳板本體21固定設置也是可行的，可以加強兩者之間連接的穩定性，且該固定連接優選為焊接。此外，為了避免收集槽24中的雜質自收集槽24的兩邊掉落，可在收集槽24的兩邊設置與槽型配合的擋板。

作為優選的，上述收集槽24的橫截面可設置為V型結構。且該收集槽24的V型結構的底角設置為90°～120°，收集槽24上與護腳板本體21相連的側邊與護腳板本體21夾角為150°～180°。在對上述角度進行設置時，需要結合底角和夾角的選取情況來相互配合，以調節V型結構的開口尺寸等參數，達到最佳的收集灰塵雜物的作用。

當然，考慮到收集槽24清理時的便捷性，本申請一個實施例中將收集槽24的橫截面設置為弧狀結構，從而能夠避免灰塵在收集槽24底部的積累。在收集槽24兩邊具有擋板的情況下，為了方便擋板與槽體連接處的清理，也可將該連接處設置為圓弧狀過渡結構，從而實現對收集槽24快速方便的清理。當然，也可根據實際加工難以程度等具體因素來選定該收集槽24的具體結構，以能夠實現收集雜質的作用即可，本文不對其結構做具體限定。

本實用新型實施例提供的電梯用護腳板，具有護腳板本體21、支架22及安裝部23，且護腳板通過安裝部23固定安裝在電梯地坎處，且在護腳板本體21的下端還設置了收集槽24。使用時，電梯縫隙處的灰塵等垃圾會下落，并落至收集槽24中，維護電梯時，僅需要清理收集槽24內的垃圾便可，無需再對底坑進行整體清潔，從而避免了垃圾直接落在電梯底坑的情況，進而節約了清潔時間，并提高了清潔效率，同時也減輕了維護人員的勞動負擔。

本說明書中各個實施例之間采用遞進的形式進行描述，每個實施例重點說明的均是與其他實施例的不同之處，各個實施例之間的相似部分互相參見即可。

對所公開的實施例的上述說明，使本領域技術人員能夠實現或使用本實用新型。對這些實施例的多種修改對本領域技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
