本實用新型涉及加工茶葉機械方面，具體的說是一種茶葉自動真空封裝設備。

背景技術：

真空包裝機將茶葉裝入包裝袋，抽出包裝袋內的空氣，真空充氣包裝達到預定真空度后，再充入氮氣或其它混合氣體，然后完成封口工序。 茶葉真空包裝機的適用范圍：產品適合于對各種食品、肉制品、海產品、果蔬、醬菜、冷卻肉、醫藥產品、五金元件、醫療器械等進行抽真空、充氣、貼體的包裝機。

茶葉真空包裝機包裝6—10斤茶葉只需1小時，手工包裝則需要6小時。勞動時間縮短，留住了客戶；同時，避免手工接觸，茶葉產品不僅不易被弄碎，還做到更加清潔衛生；再加上每一小袋茶葉都有電腦板稱重控制，真正讓茶葉精裝達到標準化生產目標，因此現如今茶葉真空包裝機在市場中使用越來越廣泛，但仍存在著易污染，功能集合不夠，加工效率不高等不足，這些方面仍需要從結構中改進，不斷完善提高。

技術實現要素：

本實用新型的目的就在于為了解決上述問題而提供一種茶葉自動真空封裝設備。

本實用新型通過以下技術方案來實現上述目的：

一種茶葉自動真空封裝設備，包括擠壓器、形狀成型器、茶葉封裝器和密封工作腔，擠壓器保護架上部安裝有所述擠壓器，所述擠壓器上部安裝有工作隔板，所述工作隔板上部安裝有所述密封工作腔，所述密封工作腔內部安裝有茶葉物料臺，所述茶葉物料臺對應位置上部安裝有所述形狀成型器，所述密封工作腔一側安裝有真空抽風機，所述真空抽風機一側安裝有旋轉工作軸，所述旋轉工作軸一側安裝有攪拌器，所述密封工作腔另一側安裝有所述茶葉封裝器，所述茶葉封裝器上部安裝有機器總開關。

上述結構中，茶葉先經過所述攪拌器攪拌分散均勻，之后進入所述密封工作腔，進行擠壓，成型動作，后所述真空抽風機抽除多余空氣，最后進行封裝成袋，達到生產目標。

為了進一步提高真空封裝效率，所述擠壓器保護架上部與所述擠壓器螺栓固定連接，所述擠壓器上部與所述工作隔板螺栓連接。

為了進一步提高真空封裝效率，所述工作隔板與所述密封工作腔功能性連接，所述茶葉物料臺螺栓固定在所述密封工作腔內部。

為了進一步提高真空封裝效率，所述茶葉物料臺與所述形狀成型器位置同步移動，所述密封工作腔與所述真空抽風機螺栓固定連接。

為了進一步提高真空封裝效率，所述旋轉工作軸與所述攪拌器功能性連接，所述密封工作腔與所述茶葉封裝器螺栓固定，所述茶葉封裝器上部固定有所述機器總開關。

本實用新型的有益效果在于：所述形狀成型器可以任意調整，成為任意形狀；機器從攪拌，壓縮，真空處理一步進行，提高真空封裝效率，適合批量生產。

附圖說明

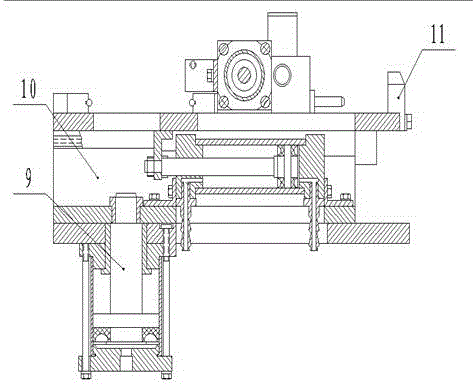

圖1是本實用新型所述一種茶葉自動真空封裝設備的主視圖；

圖2是本實用新型所述一種茶葉自動真空封裝設備的左視圖；

1、擠壓器保護架；2、工作隔板；3、真空抽風機；4、形狀成型器；5、旋轉工作軸；6、攪拌器；7、茶葉封裝器；8、茶葉物料臺；9、擠壓器；10、密封工作腔；11、機器總開關。

具體實施方式

下面結合附圖對本實用新型作進一步說明：

如圖1-圖2所示，一種茶葉自動真空封裝設備3，包括擠壓器9、形狀成型器4、茶葉封裝器7和密封工作腔10，擠壓器保護架1上部安裝有擠壓器9，擠壓器9進行初始茶葉擠壓動作，擠壓器9上部安裝有工作隔板2，工作隔板2上部安裝有密封工作腔10，防止外界空氣中雜質進入，由于壓縮后祛除雜質困難，密封工作腔10內部安裝有茶葉物料臺8，茶葉物料臺8對應位置上部安裝有形狀成型器4，對茶葉進行成型處理，方便販賣，密封工作腔10一側安裝有真空抽風機3，抽除空氣，進一步壓縮體積，真空抽風機3一側安裝有旋轉工作軸5，旋轉工作軸5一側安裝有攪拌器6，工作前需對茶葉進行攪拌均勻，密封工作腔10另一側安裝有茶葉封裝器7，最后塑封成袋，可以直接售賣，方便快捷，茶葉封裝器7上部安裝有機器總開關11。

上述結構中，茶葉先經過攪拌器6攪拌分散均勻，之后進入密封工作腔10，進行擠壓，成型動作，后真空抽風機3抽除多余空氣，最后進行封裝成袋，達到生產目標。

為了進一步提高真空封裝效率，擠壓器保護架1上部與擠壓器9螺栓固定連接，擠壓器9上部與工作隔板2螺栓連接，工作隔板2與密封工作腔10功能性連接，茶葉物料臺8螺栓固定在密封工作腔10內部，茶葉物料臺8與形狀成型器4位置同步移動，密封工作腔10與真空抽風機3螺栓固定連接，旋轉工作軸5與攪拌器6功能性連接，密封工作腔10與茶葉封裝器7螺栓固定，茶葉封裝器7上部固定有機器總開關11。

以上顯示和描述了本實用新型的基本原理、主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
