本實用新型涉及一種機械自動化領域，特別是一種翻轉下料機的位置調節傳送機構。

背景技術：

隨著時代的進步，生活水平的提高，空調在生活中被廣泛的應用，以改善人們的生活質量，冷凝板是空調機的主要組成部分，其生產工序也是十分繁瑣，通常情況下是將生產出來的半成品冷凝板干燥烘干，然后再通過人工在工作臺上將冷凝板側面安裝各種彎頭、接頭等部件，但由于個人身高不同可能會造成工作臺的高度不適合工人的操作高度，或是偏高或是偏低，這樣都會給工人在工作時造成不必要的麻煩和艱辛，冷凝板側面安裝完成后，再通過人工將半成品冷凝板搬運到下一工序，這樣通過人工搬運，一方面，不可避免的是會造成產品的擦傷、碰壞甚至是報廢，造成了嚴重的資源浪費；另一方面，會造成勞動力的浪費、成本較高、生產效率低下。

技術實現要素：

本實用新型的目的在于克服現有技術的缺陷，提供一種翻轉下料機的位置調節傳送機構，該機構利用傳送帶傳送，不僅省時省力，而且還設有皮帶傳送護欄，避免了冷凝板的擦傷和損壞，降低了報廢率；另外，該機構不僅能夠根據人的不同身高來調節傳送工作平臺的高度，降低了由于人身的自身高度問題帶來的工作難度，提高了工作效率，而且還能夠調節左右位置關系，能夠快速的對準下一道工序的入口，更快速的進入到下一工序。

為實現上述目的，本實用新型提出如下技術方案：一種翻轉下料機的位置調節傳送機構，該位置調節傳送機構包括：運動平板、滑動齒條、滑動軌道、滑動塊、下升降板、滑動驅動電機、滑動齒輪、升降支架、上升降板、滑槽、升降氣缸、護欄架、皮帶傳送護欄和皮帶傳送裝置；該位置調節傳送機構有一個運動平板；在運動平板的上端面縱向設有滑動齒條和兩根滑動軌道，在兩根滑動軌道匹配安裝有兩組滑動塊，滑動塊均固定于下升降板的下平面；下升降板上設有滑動驅動電機，滑動驅動電機的輸出軸垂直貫穿下升降板，滑動驅動電機輸出軸的端部安裝有滑動齒輪，所述滑動齒輪與滑動齒條嚙合；在下升降板的上方安裝有升降支架，升降支架的上方安裝有上升降板；所述上升降板和下升降板為兩個矩形的平板，其大小相同；所述升降支架一側的上下兩端均通過支架固定軸和厚壁鉸鏈座分別固定在上升降板的下端面與下升降板的上端面，升降支架另一側的上下兩端插裝有滑動輪軸，滑動輪軸的兩端套裝有滑動輪，在下升降板上端面的兩側與上升降板下端面的兩側均設有與滑動輪相匹配的滑槽；可滑動的滑動輪位于滑槽內；在下升降板設有升降氣缸，所述升降氣缸的底部通過厚壁鉸鏈座固定在下升降板上，升降氣缸活塞桿的頂端通過連接套套裝在位于下方的滑動輪軸中部；在上升降板上端面的前后兩側與之垂直固定有護欄架，在護欄架的上部相對設有皮帶傳送護欄；所述皮帶傳送護欄通過安裝法蘭固定在護欄架上；在兩護欄架之間的中間位置設有水平方向的皮帶傳送裝置；皮帶傳送裝置通過皮帶傳送支撐座固定在上升降板上端面；

優選的是，所述皮帶傳送裝置包括：皮帶傳送支撐座、位置調節皮帶架、驅動轉輥、從動轉輥、轉輥驅動電機、從動轉輥調節孔和從動轉輥調節組件；所述皮帶傳送支撐座設有兩個，分別固定在上升降板上端面的左右兩側；在皮帶傳送支撐座上水平方向固定有位置調節皮帶架，在位置調節皮帶架的兩端分別設有驅動轉輥和從動轉輥，所述驅動轉輥和從動轉輥套裝有位置調節傳送皮帶，驅動轉輥由安裝在位置調節皮帶架一端側面的轉輥驅動電機驅動；在安裝有從動轉輥一端的位置調節皮帶架兩側壁上設有從動轉輥調節孔，從動轉輥調節孔內匹配設有從動轉輥調節組件；

優選的是，所述從動轉輥調節組件包括轉輥調節軸和轉輥調節螺桿；所述轉輥調節螺桿插裝在從動轉輥調節孔內，位于從動轉輥調節孔內的那段轉輥調節螺桿上螺紋配合有轉輥調節軸，在轉輥調節軸上固定有從動轉輥。

本實用新型的有益效果是：一種翻轉下料機的位置調節傳送機構，該機構利用傳送帶傳送，不僅省時省力，而且還設有皮帶傳送護欄，避免了冷凝板的擦傷和損壞，降低了報廢率；另外，該機構不僅能夠根據人的不同身高來調節傳送工作平臺的高度，降低了由于人身的自身高度問題帶來的工作難度，提高了工作效率，而且還能夠調節左右位置關系，能夠快速的對準下一道工序的入口，更快速的進入到下一工序。

附圖說明

圖1是本實用新型的一種翻轉下料機的位置調節傳送機構結構示意圖。

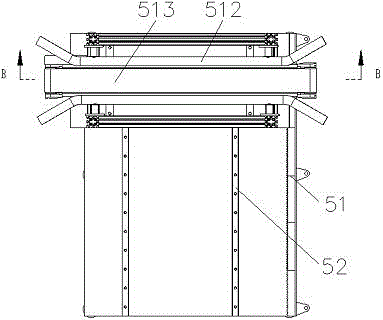

圖2是本實用新型的一種翻轉下料機的位置調節傳送機構的俯視圖。

圖3是本實用新型的一種翻轉下料機的位置調節傳送機構的俯視圖的剖視圖。

圖4是本實用新型的一種翻轉下料機的位置調節傳送機構的從動轉輥調節組件放大結構示意圖。

具體實施方式

下面將結合本實用新型的附圖，對本實用新型實施例的技術方案進行清楚、完整的描述。

如圖1-4所示，本實用新型所揭示的一種翻轉下料機的位置調節傳送機構，該位置調節傳送機構包括：運動平板50、滑動齒條51、滑動軌道52、滑動塊53、下升降板54、滑動驅動電機55、滑動齒輪56、升降支架57、上升降板58、滑槽59、升降氣缸510、護欄架511、皮帶傳送護欄512和皮帶傳送裝置513；該位置調節傳送機構有一個運動平板50；在運動平板50的上端面縱向設有滑動齒條51和兩根滑動軌道52，在兩根滑動軌道52匹配安裝有兩組滑動塊53，滑動塊53均固定于下升降板54的下平面；下升降板54上設有滑動驅動電機55，滑動驅動電機55的輸出軸垂直貫穿下升降板54，滑動驅動電機55輸出軸的端部安裝有滑動齒輪56，所述滑動齒輪56與滑動齒條51嚙合；在下升降板54的上方安裝有升降支架57，升降支架57的上方安裝有上升降板58；所述上升降板58和下升降板54為兩個矩形的平板，其大小相同；所述升降支架57一側的上下兩端均通過支架固定軸和厚壁鉸鏈座分別固定在上升降板58的下端面與下升降板54的上端面，升降支架57另一側的上下兩端插裝有滑動輪軸，滑動輪軸的兩端套裝有滑動輪，在下升降板54上端面的兩側與上升降板58下端面的兩側均設有與滑動輪相匹配的滑槽59；可滑動的滑動輪位于滑槽59內；在下升降板54上設有升降氣缸510，所述升降氣缸510的底部通過厚壁鉸鏈座固定在下升降板54上，升降氣缸510活塞桿的頂端通過連接套套裝在位于下方的滑動輪軸中部；在上升降板58上端面的前后兩側與之垂直固定有護欄架511，在護欄架511的上部各相對設有兩皮帶傳送護欄512；所述皮帶傳送護欄512通過安裝法蘭固定在護欄架511上；在兩護欄架511之間的中間位置設有水平方向的皮帶傳送裝置513；皮帶傳送裝置513通過皮帶傳送支撐座5130固定在上升降板58上端面；

所述皮帶傳送裝置513包括：皮帶傳送支撐座5130、位置調節皮帶架5131、驅動轉輥5132、從動轉輥5133、轉輥驅動電機5134、從動轉輥調節孔5135和從動轉輥調節組件5136；所述皮帶傳送支撐座5130設有兩個，分別固定在上升降板58上端面的左右兩側；在皮帶傳送支撐座5130上水平方向固定有位置調節皮帶架5131，在位置調節皮帶架5131的兩端分別設有驅動轉輥5132和從動轉輥5133，所述驅動轉輥5132和從動轉輥5133套裝有位置調節傳送皮帶，驅動轉輥5132由安裝在位置調節皮帶架5131一端側面的轉輥驅動電機5134驅動；在安裝有從動轉輥5133一端的位置調節皮帶架5131兩側壁上設有從動轉輥調節孔5135，從動轉輥調節孔5135內匹配設有從動轉輥調節組件5136；

所述從動轉輥調節組件5136包括轉輥調節軸51360和轉輥調節螺桿51361；所述轉輥調節螺桿51361插裝在從動轉輥調節孔5135內，位于從動轉輥調節孔5135內的那段轉輥調節螺桿51361上螺紋配合有轉輥調節軸51360，在轉輥調節軸51360上固定有從動轉輥5133；

在使用時，當冷凝板傳送到位置調節傳送機構5的皮帶傳送裝置513上，豎向的冷凝板倚靠在皮帶傳送護欄512上，表面光滑的皮帶傳送護欄512能夠防止冷凝板滑落和劃傷，升降氣缸510帶動通過滑動輪在滑槽59內運動能夠調節升降支架57的高度，從而能夠根據需要來調節皮帶傳送裝置513的高度，降低了工人因自身的身高問題而帶來的不必要的麻煩和艱辛，方便工人在冷凝板的側面進行在加工，加工后由滑動驅動電機55驅動滑動齒輪56滑動齒條51嚙合運動來調節皮帶傳送裝置513上的冷凝板的左右位置，以便冷凝板更快速的對準下一道工序的流水線入口，更迅速快捷的進入下一道工序。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
