本實用新型涉及一種利用太陽能供電的智能垃圾投放箱。

背景技術：

目前的智能垃圾分類箱，普遍采用外部市電進行供電。因其室外投放的原因，往往需要從花圃或者路燈邊拉出電源，存在施工走線不便的問題，此外路燈往往只有晚上有電，白天沒電。此外其裝置是7*24小時工作的，也會導致電能的大量損失，還存在因為外部電源斷掉，導致裝置無法工作的問題。而太陽能電池板雖然不易損壞，但長時間受雨水侵蝕，尤其在南方的陰雨氣候里，需要定期維護，十分不便。為此，我們設計了一種利用太陽能供電的智能垃圾投放箱。

技術實現要素：

為解決現有技術中的不足，本實用新型的目的是提供一種利用太陽能供電的智能垃圾投放箱，旨在解決現有垃圾投放箱供電、走線不方便的問題。

為實現上述目的，本實用新型的技術方案為：一種利用太陽能供電的智能垃圾投放箱，包括垃圾箱、控制柜、太陽能電池板、太陽能控制器、穩壓模組、鋰聚合物電池組，所述的垃圾箱由一臺有害垃圾箱與若干臺普通垃圾箱連接而成；所述的有害垃圾箱上安裝有控制柜，控制柜內安裝有太陽能控制器、穩壓模組與鋰聚合物電池組；所述的普通垃圾箱背面固定有氣缸，兩氣缸的推桿之間安裝有定位軸與定位板，定位板上固定有微型電機，且微型電機與定位軸之間安裝有皮帶輪機構，皮帶輪機構的兩皮帶輪分別安裝于微型電機的主動軸及定位軸上；所述的定位軸固定有兩固定支架，兩固定支架正面固定有太陽能電池板，太陽能電池板布線接入控制柜內。

作為優選，所述的氣缸與微型電機均與控制柜連接。

本實用新型的有益效果：利用太陽能充電，有利于環保，且最高電壓不超過36V， 低于人體安全電壓，相比從外面拉的市電來得安全；無需線路供電，避免接線的麻煩；太陽能電池板收放方便，接受光照面積大，并可防止長時間曝露于不良天氣下，防止太陽能電池板損壞。

附圖說明

圖1為本實用新型的立體圖。

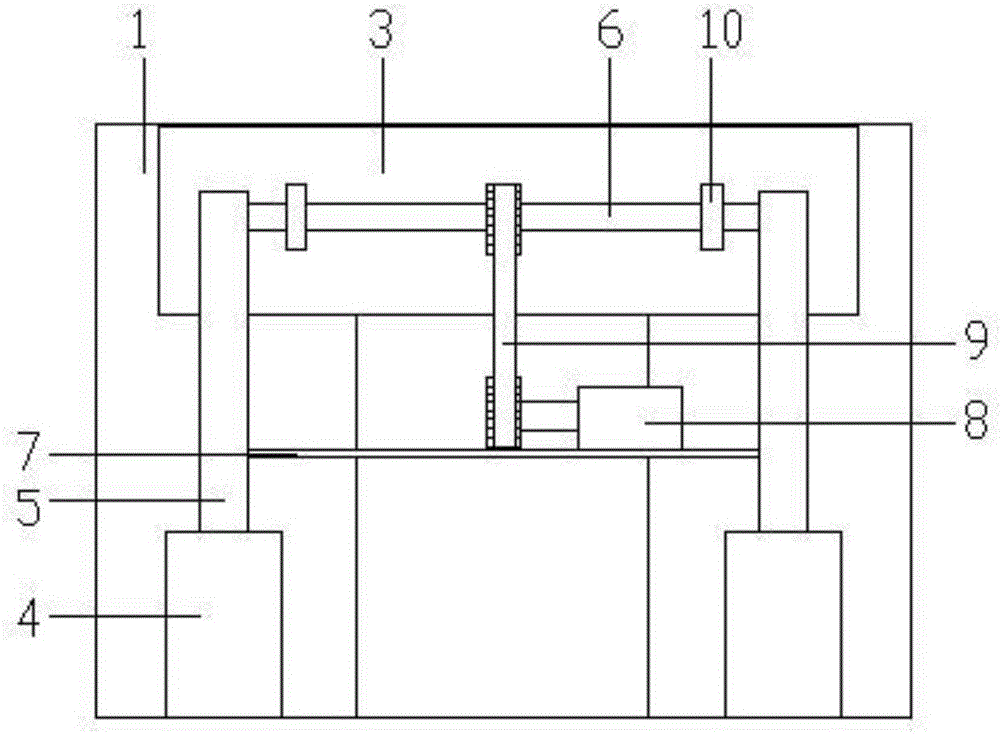

圖2為本實用新型的垃圾箱與太陽能電池板的連接示意圖。

具體實施方式

如圖1、2所示，一種利用太陽能供電的智能垃圾投放箱，包括垃圾箱1、控制柜2、太陽能電池板3、太陽能控制器、穩壓模組、鋰聚合物電池組，所述的垃圾箱1由一臺有害垃圾箱與若干臺普通垃圾箱連接而成；所述的有害垃圾箱上安裝有控制柜2，控制柜2內安裝有太陽能控制器、穩壓模組與鋰聚合物電池組；所述的普通垃圾箱背面固定有氣缸4，兩氣缸4的推桿5之間安裝有定位軸6與定位板7，定位板7上固定有微型電機8，且微型電機8與定位軸6之間安裝有皮帶輪機構9，皮帶輪機構9的兩皮帶輪分別安裝于微型電機8的主動軸及定位軸6上；所述的定位軸6固定有兩固定支架10，兩固定支架10正面固定有太陽能電池板3，太陽能電池板3布線接入控制柜2內。所述的氣缸4與微型電機8均與控制柜2連接。本實用新型的太陽能電池板3經過光線照射后發生的光電效應產生的波動性電流，電流先流入太陽能控制器，經過其控制調節之后，再把持續穩定電流經過穩壓模組送入控制柜2主板進行供電。此外，電流經太陽能控制器調節后對鋰聚合物電池組進行充電，以便在沒有陽光的時候對主控制柜2主板進行供電。太陽能供電時，控制柜2控制氣缸4的推桿5上升，帶動定位軸6與太陽能電池板3上升到垃圾箱1上方，隨后微型電機8控制皮帶輪機構9運行，使得太陽能電池板3翻轉至水平放置，使得光照面積最大。在夜間或連日陰雨天氣時，太陽能電池板3回復成豎直狀態，并跟隨推桿5回落到 垃圾箱1背面，可有效防止太陽能電池板3受到損壞，有利于設備的長時間使用。以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換或改進等，均應包含在本實用新型的保護范圍之內。
