本實用新型涉及家電壓接機
技術領域：
，具體涉及一種用于壓接機的送料裝置。
背景技術：

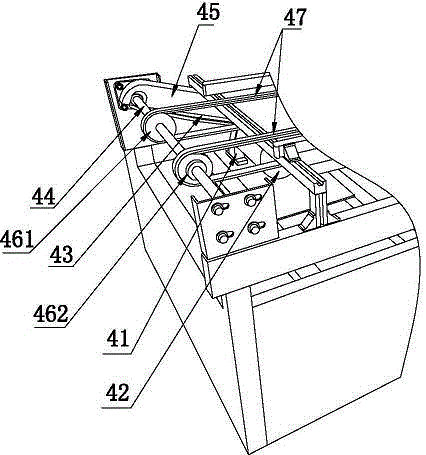

：壓接機是電力行業在線路基本建設施工和線路維修中進行導線接續壓接的必要工具，現有壓接機分為液壓壓接機、大噸位壓接機、絕緣端子壓接機、壓接鉗分體式壓接機和手搖式液壓壓接機。本專利是用于洗衣機的機蓋與機蓋鋼化玻璃壓合的壓接機的前道工序，本專利采用兩側均可以進料的雙門結構，利用機械壓合和輸送，替代原有人工手動壓合速度慢、品質差和加工成本高的問題。技術實現要素：為解決上述技術問題，我們提出了一種用于壓接機的送料裝置，解決了現有人工壓合洗衣機的機蓋與機蓋鋼化玻璃速度慢、品質差和加工成本高的問題的問題。為解決上述問題，本實用新型的技術方案如下：一種用于壓接機的送料裝置，包括機架、輸送架、導向架和輸送機構，所述機架為矩形框架結構，所述機架的四個側面均固定安裝有側板，所述機架內部的左部固定安裝有電機架；所述輸送架包括底架、安裝豎板、連接板、安裝橫板和支撐橫板，所述底架固定安裝于所述機架的頂面上，所述安裝豎板、連接板和支撐橫板分別設置有兩個，兩個所述安裝豎板分別豎直固定安裝于所述底架頂面左端的前后兩側，兩個所述連接板固定安裝于所述底架右端的前部和后部，所述安裝橫板的前后兩端分別固定安裝于兩個所述連接板的頂部，所述安裝橫板的左右兩面間前后設置有安裝槽一和安裝槽二，兩個所述支撐橫板分別可調節的安裝于所述安裝槽一和安裝槽二內；所述導向架包括支撐板一、支撐板二、導向板和底板，所述支撐板一設置有四個，所述支撐板二和導向板分別設置有兩個，四個所述支撐板一分別豎直固定安裝于所述底架頂面左部和右部的前后兩端，兩個所述支撐板二分別固定安裝于底板左部的兩個支撐板一的頂面和右部兩個所述支撐板一的頂面，所述支撐板二的頂面均開有凹槽，兩個所述導向板前后并列可調節的安裝于兩個所述支撐板二間，所述底板固定安裝于兩個所述支撐板二的底面間；所述輸送機構包括安裝座、電機、傳動鏈條、轉軸、防護罩、傳動齒輪和傳動帶，所述安裝座固定安裝于所述電機架的頂面，所述電機固定安裝于所述安裝座上，所述轉軸的前后兩端分別安裝于兩個所述安裝豎板的內側，所述轉軸與所述電機通過所述傳動鏈條傳動連接，所述防護罩固定安裝于所述傳動鏈條處的所述安裝豎板的內側，所述傳動齒輪包括齒輪一、齒輪二、齒輪三和齒輪四，所送轉軸上前后并排安裝有所述齒輪一和齒輪二，兩個所述支撐橫板的前端分別傳動安裝有所輸齒輪三和齒輪四，所述齒輪一與齒輪三間、所述齒輪二與齒輪四間分別傳動連接有一條所述傳動帶。優選的，兩個所述導向板前后并列可調節的安裝于兩個所述支撐板二的凹槽間。優選的，兩個所述安裝豎板的內側分別固定安裝有軸承，所述轉軸的前后兩端分別固定安裝于兩個所述軸承內。通過上述技術方案，本實用新型提出的一種用于壓接機的送料裝置，解決了現有人工壓合洗衣機的機蓋與機蓋鋼化玻璃速度慢、品質差和加工成本高的問題的問題，而且節約了生產占地面積。附圖說明為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。圖1為本實用新型實施例所公開的一種用于壓接機的送料裝置的立體結構示意圖；圖2為本實用新型實施例所公開的一種用于壓接機的送料裝置的立體結構示意圖。圖中數字和字母所表示的相應部件名稱：1.機架2.輸送架3.導向架4.輸送機構11.側板12.電機架21.底架22.安裝豎板23.連接板24.安裝橫板25.支撐橫板26.安裝槽一27.安裝槽二31.支撐板一32.支撐板二33.導向板34.底板35.凹槽41.安裝座42.電機43.傳動鏈條44.轉軸45.防護罩46.傳動齒輪47.傳動帶461.齒輪一462.齒輪二463.齒輪三464.齒輪四。具體實施方式下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。下面結合實施例和具體實施方式對本實用新型作進一步詳細的說明。實施例如圖1-2所示，一種用于壓接機的送料裝置，包括機架1、輸送架2、導向架3和輸送機構4，所述機架1為矩形框架結構，所述機架1的四個側面均固定安裝有側板11，所述機架1內部的左部固定安裝有電機架12；所述輸送架2包括底架21、安裝豎板22、連接板23、安裝橫板24和支撐橫板25，所述底架21固定安裝于所述機架1的頂面上，所述安裝豎板22、連接板23和支撐橫板25分別設置有兩個，兩個所述安裝豎板22分別豎直固定安裝于所述底架21頂面左端的前后兩側，兩個所述連接板23固定安裝于所述底架21右端的前部和后部，所述安裝橫板24的前后兩端分別固定安裝于兩個所述連接板23的頂部，所述安裝橫板24的左右兩面間前后設置有安裝槽一26和安裝槽二27，兩個所述支撐橫板25分別可調節的安裝于所述安裝槽一26和安裝槽二27內；所述導向架3包括支撐板一31、支撐板二32、導向板33和底板34，所述支撐板一31設置有四個，所述支撐板二32和導向板33分別設置有兩個，四個所述支撐板一31分別豎直固定安裝于所述底架21頂面左部和右部的前后兩端，兩個所述支撐板二32分別固定安裝于底板34左部的兩個支撐板一31的頂面和右部兩個所述支撐板一31的頂面，所述支撐板二32的頂面均開有凹槽35，兩個所述導向板33前后并列可調節的安裝于兩個所述支撐板二32間，所述底板34固定安裝于兩個所述支撐板二32的底面間；所述輸送機構4包括安裝座41、電機42、傳動鏈條43、轉軸44、防護罩45、傳動齒輪46和傳動帶47，所述安裝座41固定安裝于所述電機架12的頂面，所述電機42固定安裝于所述安裝座41上，所述轉軸44的前后兩端分別安裝于兩個所述安裝豎板22的內側，所述轉軸44與所述電機42通過所述傳動鏈條43傳動連接，所述防護罩45固定安裝于所述傳動鏈條43處的所述安裝豎板22的內側，所述傳動齒輪46包括齒輪一461、齒輪二462、齒輪三463和齒輪四464，所送轉軸44上前后并排安裝有所述齒輪一461和齒輪二462，兩個所述支撐橫板25的前端分別傳動安裝有所輸齒輪三463和齒輪四464，所述齒輪一461與齒輪三463間、所述齒輪二462與齒輪四464間分別傳動連接有一條所述傳動帶47。兩個所述導向板33前后并列可調節的安裝于兩個所述支撐板二32的凹槽35間。兩個所述安裝豎板22的內側分別固定安裝有軸承，所述轉軸44的前后兩端分別固定安裝于兩個所述軸承內。通過上述技術方案，本實用新型提出的一種用于壓接機的送料裝置，解決了現有人工壓合洗衣機的機蓋與機蓋鋼化玻璃速度慢、品質差和加工成本高的問題的問題，而且節約了生產占地面積。以上所述的僅是本實用新型一種用于壓接機的送料裝置的優選實施方式，應當指出，對于本領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。當前第1頁1 2 3
