本實用新型涉及一種紙盒，具體涉及一種新型防盜包裝紙盒。

背景技術：

針對快遞行業服務素質層次不齊，個人或公司在快遞運輸中出現的包裹拆開翻看，甚至有物品盜取的情況時有發生，嚴重侵犯個人隱私以及公司利益。

技術實現要素：

本實用新型的目的就是為了解決上述技術問題，而提供一種新型防盜包裝紙盒。

一種新型防盜包裝紙盒，包括盒身主體、鎖扣、異形插鎖，其特征在于，所述的盒身主體前端設有盒前面，所述的盒前面上設有異形插鎖，所述的盒前面上設有左前側內插，所述的盒前面上設有右前側內插；所述的盒身主體一側設有左外側面，左外側面上連接有左內側面，所述的盒身主體另一側設有右外側面，右外側面上連接有右內側面；所述的盒身主體后部連接有盒后面，盒后面后側連接于盒蓋，所述的盒后面一側設有左后側內插，所述的盒后面另一側設有右后側內插；所述的盒蓋一側設有盒蓋左內插，所述的盒蓋另一側設有盒蓋右內插；所述的盒蓋上設有盒蓋前搭，所述的盒蓋前搭上設有鎖扣。

優選的，所述的盒身主體上一側設有左側插槽，所述的盒身主體上另一側設有右側插槽。

優選的，所述的左內側面上設有左側凸起；所述的右內側面上設有右側凸起；所述的左側凸起與左側插槽為成對設置；所述的右側凸起與所述的右側插槽成對設置。

優選的，所述的左前側內插設有一個缺口，所述的左后側內插設有一個缺口，所述的左前側內插與所述的左后側內插可通過缺口相互扣在一起；所述的右前側內插設有一個缺口，所述的右后側內插設有一個缺口，所述的右前側內插與右后側內插可通過缺口相互扣在一起。

優選的，所述的鎖扣包括空槽、第一切痕、虛線切痕。

優選的，所述的異形插鎖包括第二切痕和凸起。

本實用新型的有益效果在于：提供一種防盜包裝紙盒，在不需要封箱膠紙的情況下，紙盒可以組裝成型，同時，在需要拆開紙盒的時候，只能將紙盒破壞才能拆開，從而達到防止他人拆開紙盒竊取東西的效果。

附圖說明

圖1是本實用新型展開結構示意圖。

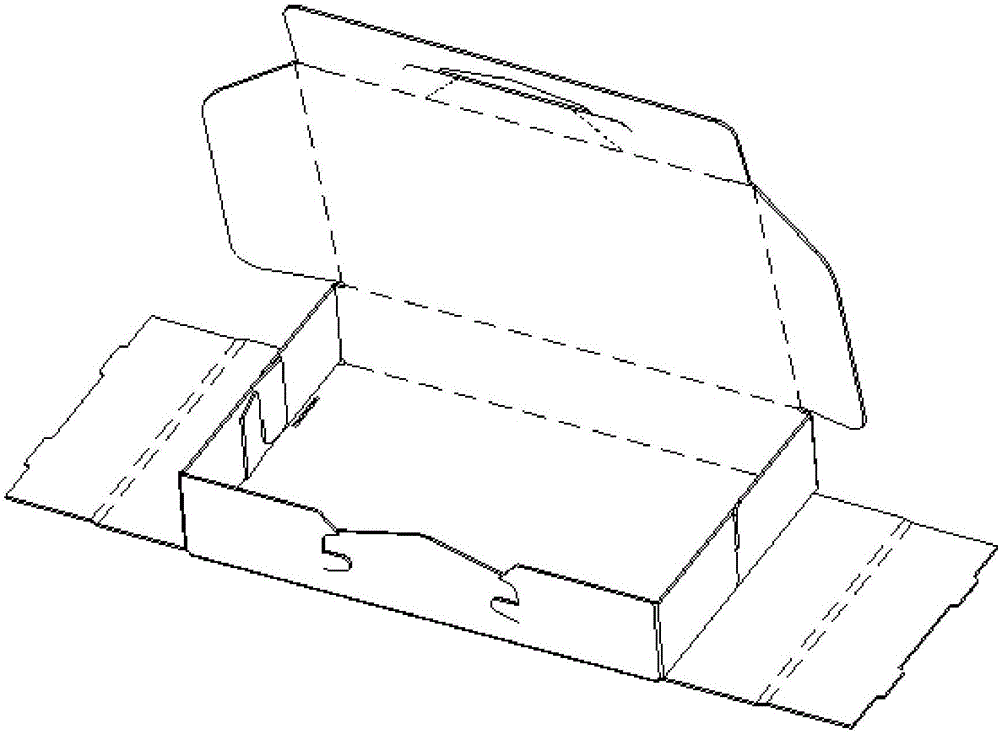

圖2是本實用新型組裝結構示意圖。

圖3是本實用新型組裝結構示意圖。

圖4是本實用新型包裝好之后的結構示意圖。

圖5是本實用新型鎖扣結構示意圖。

圖6是本實用新型異形插鎖結構示意圖。

圖7是本實用新型鎖扣將要鎖住結構示意圖。

圖8是本實用新型鎖扣已經鎖入結構示意圖。

圖中：1-盒前面；2-盒身主體；3-左外側面；4-盒后面；5-盒蓋；6-盒蓋前搭; 7-左前側內插; 8-左后側內插；9-左側插槽；10-盒蓋左內插；11-右前側內插；12-右外側面；13-右側插槽；14-右后側內插；15-盒蓋右內插；16-鎖扣；17-異形插鎖；31-左內側面；91-左側凸起；121-右內側面；131-右側凸起、161-空槽、162-第一切痕、163-虛線切痕、171-第二切痕、172-凸起。

具體實施方式

下面結合附圖對本實用新型做進一步說明。

一種新型防盜包裝紙盒，包括盒身主體2、鎖扣16、異形插鎖17，其特征在于，所述的盒身主體2前端設有盒前面1，所述的盒前面1上設有異形插鎖17，所述的盒前面1上設有左前側內插7，所述的盒前面1上設有右前側內插11；所述的盒身主體2一側設有左外側面3，左外側面3上連接有左內側面31，所述的盒身主體2另一側設有右外側面12，右外側面12上連接有右內側面121；所述的盒身主體2后部連接有盒后面4，盒后面4后側連接于盒蓋5，所述的盒后面4一側設有左后側內插8，所述的盒后面4另一側設有右后側內插14；所述的盒蓋5一側設有盒蓋左內插10，所述的盒蓋5另一側設有盒蓋右內插15；所述的盒蓋5上設有盒蓋前搭6，所述的盒蓋前搭6上設有鎖扣16。

優選的，所述的盒身主體2上一側設有左側插槽9，所述的盒身主體2上另一側設有右側插槽13。

優選的，所述的左內側面31上設有左側凸起91；所述的右內側面121上設有右側凸起131；所述的左側凸起91與左側插槽9為成對設置；所述的右側凸起131與所述的右側插槽13為成對設置。

優選的，所述的左前側內插7設有一個缺口，所述的左后側內插8設有一個缺口，所述的左前側內插7與所述的左后側內插8可通過缺口相互扣在一起；所述的右前側內插11設有一個缺口，所述的右后側內插14設有一個缺口，所述的右前側內插11與右后側內插14可通過缺口相互扣在一起。

優選的，所述的鎖扣16包括空槽161、第一切痕162、虛線切痕163。

優選的，所述的異形插鎖17包括第二切痕171和凸起172。

在包裝的時候，如圖中所示，按照圖中的虛線將盒子折疊成型，先按照圖2所示的結構，折疊成盒子形狀，然后再如圖3所示，折疊成型，之后將鎖扣對準異形插鎖，然后將鎖扣向下壓，直到異形插鎖在插入鎖扣即可。鎖扣插入異形插鎖的時候，先將盒蓋前搭放置在盒前面內側，然后將凸起插入空槽，然后將其直接插入即可；由于異形插鎖上設有第二切痕，所以盒蓋前搭可以直接嵌入異形插，由于鎖扣設有第一切痕，所以凸起可以插入到鎖扣內，而且凸起會被反扣在鎖扣內，所以需要打開盒子的時候，只能從破壞盒子才能打開。為了方便打開盒子的時候破壞盒子，在鎖扣處設有虛線切痕，用于拆開盒子時使用。

本實用新型的有益效果在于：提供一種防盜包裝紙盒，在不需要封箱膠紙的情況下，紙盒可以組裝成型，同時，在需要拆開紙盒的時候，只能將紙盒破壞才能拆開，從而達到防止他人拆開紙盒竊取東西的效果。

以上實施方式僅用于說明本實用新型，而并非對本實用新型的限制，有關技術領域的普通技術人員，在不脫離本實用新型的精神和范圍的情況下，還可以做出各種變化和變型，因此所有等同的技術方案也屬于本實用新型的范疇。
