本實用新型涉及一種孵化蛋保護盒，更確切的說是一種帶有彈性支撐桿的孵化蛋保護盒。

背景技術：

現有技術中的孵化蛋彩普通的蛋托來運輸，但是仍然會有不少孵蛋在運輸的過程中被擠碎，此外使用這種蛋托的運輸孵化蛋時，孵化蛋周圍的空氣較難流通，導致孵化蛋的成活率較低，孵化蛋的價格相對于普通的食用蛋的價格要高很多，因此運輸過程中產生的損失也大得多。

技術實現要素：

本實用新型主要是解決現有技術所存在的技術問題，從而提供一種帶有盒狀結構，能夠較好的保護孵化蛋，帶有彈性支撐桿，與孵化蛋的接觸面積小，既能夠保護孵化蛋又能夠有效的保證孵化蛋周圍的空氣流通，能夠降低運輸過程中的損失，提高孵化蛋的成活率的帶有彈性支撐桿的孵化蛋保護盒。

本實用新型通過下述技術方案來解決現有技術中所存在的技術問題：

一種帶有彈性支撐桿的孵化蛋保護盒，包括一下盒體和一上盒體，所述的下盒體與所述的上盒體通過螺紋連接在一起形成盒狀結構，所述的下盒體的側壁的底部設置有多個下透氣孔，所述的下盒體的內部設置有多個下彈性支撐桿；所述的上盒體的側壁上設置有多個上透氣孔，所述的上盒體的內部設置有多個上彈性支撐桿；所述的下彈性支撐桿及所述的上彈性支撐桿之間的區域為孵化蛋放置空間。

作為本實用新型較佳的實施例，所述的下彈性支撐桿豎直布置，多個下彈性支撐桿圍成圓筒形；所述的上彈性支撐桿傾斜布置，多個上彈性支撐桿圍成錐筒式結構。

本實用新型的帶有彈性支撐桿的孵化蛋保護盒的優點是：帶有盒狀結構，能夠較好的保護孵化蛋，帶有彈性支撐桿，與孵化蛋的接觸面積小，既能夠保護孵化蛋又能夠有效的保證孵化蛋周圍的空氣流通，能夠降低運輸過程中的損失，提高孵化蛋的成活率。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的帶有彈性支撐桿的孵化蛋保護盒的立體結構示意圖；

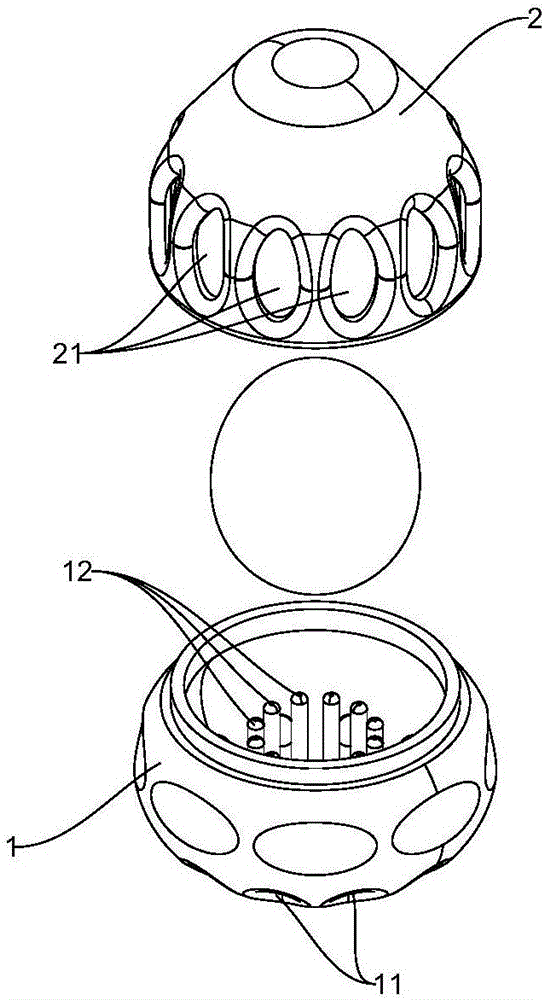

圖2為圖1中的帶有彈性支撐桿的孵化蛋保護盒的爆炸結構示意圖；

圖3為圖1中的上盒體的立體結構示意圖；

其中：

1、下盒體；11、下透氣孔；12、下彈性支撐桿；

2、上盒體；21、上透氣孔；22、上彈性支撐桿。

具體實施方式

下面對本實用新型的優選實施例進行詳細闡述，以使本實用新型的優點和特征能更易于被本領域技術人員理解，從而對本實用新型的保護范圍做出更為清楚明確的界定。

本實用新型的帶有彈性支撐桿的孵化蛋保護盒的優點是：帶有盒狀結構，能夠較好的保護孵化蛋，帶有彈性支撐桿，與孵化蛋的接觸面積小，既能夠保護孵化蛋又能夠有效的保證孵化蛋周圍的空氣流通，能夠降低運輸過程中的損失，提高孵化蛋的成活率。

如圖1、圖2所示，一種帶有彈性支撐桿的孵化蛋保護盒，包括一下盒體1和一上盒體2，該下盒體1與該上盒體2通過螺紋連接在一起形成盒狀結構，這一盒狀結構可以有效的保護孵化蛋、防止其被擠碎，該下盒體1的側壁的底部設置有多個下透氣孔11，該下盒體1的內部設置有多個下彈性支撐桿12；該上盒體2的側壁上設置有多個上透氣孔21；該上盒體2的內部設置有多個上彈性支撐桿22；該下彈性支撐桿12及該上彈性支撐桿22之間的區域為孵化蛋放置空間。該下透氣孔11和該上透氣孔21可以有效的保證該盒狀結構內的空氣流通速度；該下彈性支撐桿12和該上彈性支撐桿22可以起到支撐孵化蛋的作用，并且有較好的緩沖作用，防止孵化蛋在劇烈晃動的過程中內部被損壞；彈性支撐桿與蛋殼的接觸面積也較小，有利于孵化蛋正常的通過蛋殼與外界交換氣體；

該下彈性支撐桿12豎直布置，多個下彈性支撐桿12圍成圓筒形，這一結構可以有效的支撐起較大重量的孵化蛋、例如鵝蛋；該上彈性支撐桿22傾斜布置，多個上彈性支撐桿22圍成錐筒式結構。這一結構使該上彈性支撐桿22具有更好的彈性結構因而能夠起到更好的緩沖作用，并且使該帶有彈性支撐桿的孵化蛋保護盒能夠適用于多種尺寸的孵化蛋。

以上僅僅是本實用新型的部分實施方式的設計思路，在系統允許的情況下，本實用新型可以擴展為同時外接更多的功能模塊，從而最大限度擴展其功能。

以上所述，僅為本實用新型的具體實施方式，但本實用新型的保護范圍并不局限于此，任何不經過創造性勞動想到的變化或替換，都應涵蓋在本實用新型的保護范圍之內。因此，本實用新型的保護范圍應該以權利要求書所限定的保護范圍為準。
