本實用新型屬于蛋類包裝領域，具體是一種新型蛋托。

背景技術：

蛋托是用來盛放蛋類的包裝工具，主要起存放和減震作用。為防止蛋運輸過程中相互碰撞而使蛋破碎，現有的蛋托一般采用紙漿、塑料及聚乙烯等材料制成，其結構大體上都包括蛋托基板和蛋托蓋，蛋托基板上設置有呈矩陣排列的蛋坑，使用時，將蛋品對應放在每層托盤的蛋坑內，然后蓋上蛋托蓋，層疊擺放。以上所述現有蛋托方案存在：1、蛋槽形狀固定，單一不變、容易導致蛋品破損。2、易導熱、易潮濕，使蛋品較快變質，導致蛋品保存周期短。

技術實現要素：

為解決上述技術問題，本實用新型的目的在于提供一種既能緩沖蛋品運輸過程中的強烈顛簸振動，有效保證運輸過程中的穩定性，避免相互碰撞而致使蛋品破碎，又具有延長蛋品保鮮周期，結構簡單，使用方便的新型蛋托。

為達到上述目的，本實用新型采用的技術方案如下：

一種新型蛋托，包括托架，所述托架包括底板、設置在底板上方的托板和四塊圍繞底板四周設置的豎板，所述底板搭接在四塊豎板的下端內壁上，所述底板與托板之間設置有彈簧，所述托板上連續設置有多個由坑紙板制成的裝蛋框，在裝蛋框內填充有柔性填充材料，在裝蛋框上表面開有多個放蛋孔。

進一步地，一個托架可與另一個托架疊置在一起。

進一步地，所述豎板上設有把手。

進一步地，所述托架由木質材料制成。

進一步地，所述底板的下表面設置有布袋，所述布袋內填充有所述柔性填充材料。

進一步地，所述柔性填充材料為經過干燥的谷殼。

本實用新型的有益效果是：一種新型蛋托，包括托架，所述托架包括底板、設置在底板上方的托板和四塊圍繞底板四周設置的豎板，所述底板搭接在四塊豎板的下端內壁上，所述底板與托板之間設置有彈簧，所述托板上連續設置有多個由坑紙板制成的裝蛋框，在裝蛋框內填充有柔性填充材料，在裝蛋框上表面開有多個放蛋孔。本實用新型的一種新型蛋托，能緩沖運輸過程中的強烈顛簸振動，可有效保證蛋品運輸過程中的穩定性，避免相互碰撞而使蛋破碎；同時又具有降低外界氣溫對蛋品的影響和良好的吸濕功能，可延長蛋品相對于常規蛋托的兩倍以上保鮮周期，結構簡單，使用方便，可應用于大規模運輸與保存。

附圖說明

圖1為本實用新型一種新型蛋托的結構主視圖。

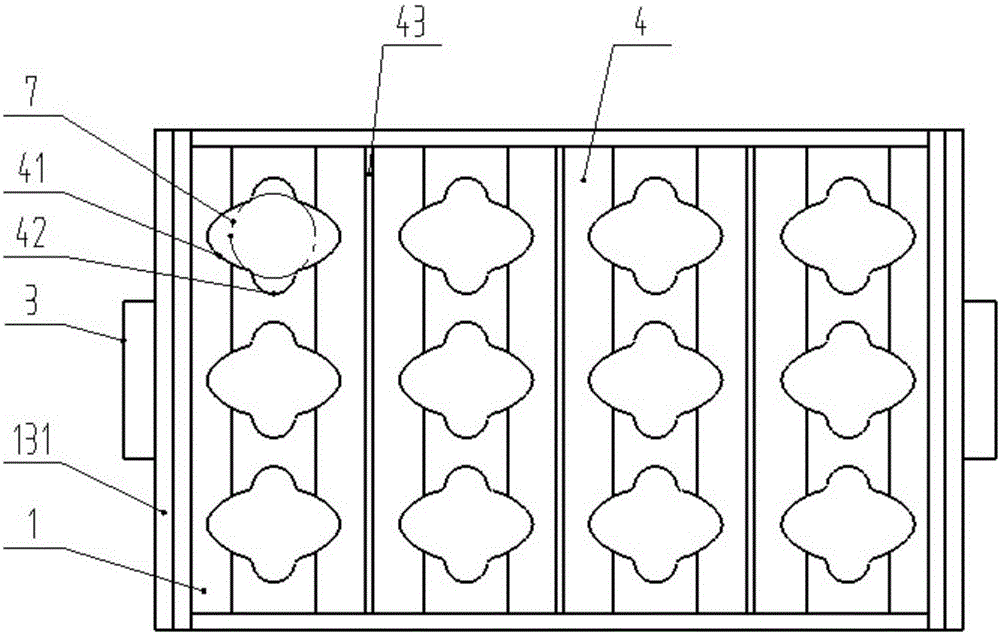

圖2為本實用新型一種新型蛋托的結構俯視圖。

圖3為本實用新型一種新型蛋托的坑紙結構左視圖。

圖4為本實用新型一種新型蛋托的實施例示意圖。

具體實施方式

為使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖，對本實用新型作進一步詳細說明。

如圖1、2、3、4所示，本實用新型公開的一種新型蛋托，包括托架1，托架1包括底板12、設置在底板12上方的托板11和四塊圍繞底板12四周設置的豎板13，底板12搭接在四塊豎板13的下端內壁上，在運輸顛簸狀態下，底板12可以在四塊豎板13的下端內壁上作限定的相對位移，可避免蛋品慣性向上硬性碰撞底板；底板12與托板11之間設置有彈簧2，可有效緩沖外界強烈振動對蛋品產生的影響；托板11上連續設置有多個由坑紙板制成的裝蛋框4，在裝蛋框4內填充有柔性填充材料5，在裝蛋框4上表面開有多個放蛋孔41，放蛋孔41位于裝蛋框4上表面縱向兩側還設有兩個用于手指穿過的孔42，相鄰兩個裝蛋框4之間設置有隔板43，可防止裝蛋框之間蛋品的接觸碰撞；托架1兩側的豎板13頂端設有凹槽131，底端設有凸起132，凹槽和凸起配合可使一個托架可與另一個托架疊置在一起；豎板13上設有方便搬運的把手3；托架1由木質材料制成，木質材料不易導熱，可降低外界氣溫的影響；底板12的下表面設置有布袋6，布袋6內填充有柔性填充材料5，可用于緩沖在運輸顛簸狀態下蛋品的向上慣性碰撞；柔性填充材料5為經過干燥的谷殼，干燥谷殼具有質地松軟，可緩沖外界的機械損傷，同時配合布袋，可擠壓成任意蛋槽效果，另外干燥谷殼具有良好的吸濕功能，能保持蛋體干燥，抑制腐敗細菌活動，可有效的啟到保鮮作用，通過傳統使用干燥谷殼對蛋品的保鮮實例對比，可相對現有蛋托存放提高兩倍以上保鮮時間。

以上的說明和實施例僅是范例性的，并不對本實用新型的范圍構成任何限制。本領域技術人員應該理解的是，在不偏離本實用新型的精神和范圍下可以對本實用新型技術方案的細節和形式進行修改或替換，但這些修改和替換均落入本實用新型的保護范圍內。
