本實用新型屬于垃圾處理技術領域，尤其涉及一種垃圾中轉站。

背景技術：

隨著人們生活水平不斷提高，對環境條件的要求也日益提高，城鄉傳統意義的垃圾站已不能滿足人們對高效、環保、節能低耗等新概念的要求，因此壓縮式垃圾站的推廣勢在必行。壓縮式垃圾中轉站以其占地面積小，隱蔽性好，空間結構合理等優勢，引領著垃圾中轉站行業的發展。

在垃圾傾倒壓縮的過程中，容易造成揚塵、有害氣體和臭氣在空氣中散播，揚塵和有害氣體中包含了大量對環境和人體有害的物質，臭氣更是影響周邊居民的起居生活。

技術實現要素：

本實用新型的目的在于提供一種垃圾中轉站，旨在解決現有技術中垃圾中轉站在對垃圾壓縮處理過程中，容易產生揚塵、有害氣體和臭氣的問題。

本實用新型是這樣實現的，一種垃圾中轉站，所述垃圾中轉站包括垃圾傾倒池、垃圾壓縮機構、抽風裝置、氣體處理裝置以及污水處理裝置；

所述垃圾傾倒池包括垃圾箱體、垃圾推送機構和設置在所述垃圾箱體上方的噴淋裝置，所述垃圾推送機構設置在所述垃圾箱體的一側，所述垃圾箱體的另一側設有第一自動開門，所述垃圾箱體的底板上設有若干個篩孔，所述篩孔的下方設有與所述污水處理裝置連通的第一污水排放管道；

所述垃圾壓縮機構包括密閉的壓縮箱體、設置在所述壓縮箱體內的第一推板和第一液壓缸，所述第一液壓缸設置在所述壓縮箱體側板與所述第一推板之間，所述壓縮箱體的另一個側板上設有第二自動開門，所述壓縮箱體的底板上設有若干個透水孔，所述透水孔通過第二污水排放管道與所述污水處理裝置連通，所述壓縮箱體的上端設有與所述第一自動開門的出口位置相對應的垃圾入口；

所述抽風裝置設置在所述垃圾傾倒池正上方的位置，所述氣體處理裝置與所述抽風裝置的出風口連通；

所述污水處理裝置連的出水口連接水箱，所述水箱與所述噴淋裝置連接。

作為一種改進的方案，所述垃圾推送機構包括第二液壓缸和用于將垃圾推送至所述第一自動開門門口的第二推板，所述第二液壓缸設置在所述垃圾箱體側板與所述第二推板之間。

作為一種改進的方案，所述噴淋裝置包括抽水泵和若干個設置在所述垃圾箱體上的噴淋頭，所述抽水泵連接所述水箱。

作為一種改進的方案，所述抽風裝置包括吸風罩體和風機，所述吸風罩體的出風口連接所述氣體處理裝置。

作為一種改進的方案，所述吸風罩體為倒置的漏斗狀，所述吸風罩體的吸風口的面積大于所述垃圾箱體的開口面積。

作為一種改進的方案，所述氣體處理裝置具體包括微電解催化罐、殺菌罐和活性炭罐；

所述微電解催化罐與所述吸風罩體的出風口連接，所述微電解催化罐的出氣口與所述殺菌罐的進氣口連通，所述殺菌罐的出氣口與所述活性炭罐的進氣口連通。

作為一種改進的方案，所述殺菌罐內設有若干個紫外燈。

作為一種改進的方案，所述污水處理裝置包括格柵、初沉室、生物處理腔、二次沉淀室、消毒室和污泥室，所述初沉室、二次沉淀室分別與所述污泥室連通，所述初沉室與所述生物處理室連通，所述二次沉淀室與所述生物處理室連接，所述消毒室與所述二次沉淀室連接。

作為一種改進的方案，所述污水處理裝置還包括與所述消毒室連接的水泵，所述水泵與所述水箱連通。

作為一種改進的方案，所述污水處理裝置還包括與所述污泥室連通的污泥泵，所述污泥泵連接有污泥脫水設備，所述污泥脫水設備與所述水箱連通。

在本實用新型中，垃圾中轉站包括垃圾傾倒池、垃圾壓縮機構、抽風裝置、氣體處理裝置以及污水處理裝置，其中，垃圾傾倒池用于對運輸車輛輸送至的垃圾進行匯總清洗，然后將清洗后的垃圾推入垃圾壓縮機構進行壓縮打塊，并將打塊后的垃圾推送至運輸車運送至焚燒處，其中，氣體處理裝置對抽風裝置抽取的臭氣進行催化殺菌處理，并將處理的氣體直接排入大氣，該污水處理裝置對污水進行處理，用作水箱循環，或者其他用途，從而實現對垃圾壓縮過程中產生的揚塵、臭氣和污水的處理，環保衛生。

附圖說明

圖1是本實用新型提供的垃圾中轉站的結構示意圖；

圖2是本實用新型提供的氣體處理裝置的結構示意圖；

圖3是本實用新型提供的污水處理裝置的結構示意圖；

其中，1-垃圾傾倒池，2-垃圾壓縮機構，3-抽風裝置，4-氣體處理裝置，5-污水處理裝置，6-垃圾箱體，7-垃圾推送機構，8-第一自動開門，9-第一污水排放管道，10-壓縮箱體，11-第一推板，12-第一液壓缸，13-第二自動開門，14-第二污水排放管道，15-垃圾入口，16-水箱，17-第二液壓缸，18-第二推板，19-抽水泵，20-噴淋頭，21-微電解催化罐，22-殺菌罐，23-活性炭罐，24-紫外燈，25-格柵，26-初沉室，27-生物處理腔，28-二次沉淀室，29-消毒室，30-污泥室，31-水泵，32-污泥泵，33-污泥脫水設備。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

圖1示出了本實用新型提供的垃圾中轉站的結構示意圖，為了便于說明，圖中僅給出了與本實用新型相關的部分。

垃圾中轉站包括垃圾傾倒池1、垃圾壓縮機構2、抽風裝置3、氣體處理裝置4以及污水處理裝置5；

垃圾傾倒池1包括垃圾箱體6、垃圾推送機構7和設置在垃圾箱體6上方的噴淋裝置，垃圾推送機構7設置在垃圾箱體6的一側，垃圾箱體6的另一側設有第一自動開門8，垃圾箱體6的底板上設有若干個篩孔，篩孔的下方設有與污水處理裝置5連通的第一污水排放管道9；

垃圾壓縮機構2包括密閉的壓縮箱體10、設置在壓縮箱體10內的第一推板11和第一液壓缸12，第一液壓缸12設置在壓縮箱體10側板與第一推板11之間，壓縮箱體10的另一個側板上設有第二自動開門13，壓縮箱體10的底板上設有若干個透水孔，透水孔通過第二污水排放管道14與污水處理裝置5連通，壓縮箱體10的上端設有與第一自動開門8的出口位置相對應的垃圾入口15；

抽風裝置3設置在垃圾傾倒池1正上方的位置，氣體處理裝置4與抽風裝置3的出風口連通；

污水處理裝置5連的出水口連接水箱16，水箱16與噴淋裝置連接。

其中，垃圾推送機構7包括第二液壓缸17和用于將垃圾推送至第一自動開門8門口的第二推板18，第二液壓缸17設置在垃圾箱體6側板與第二推板18之間；

噴淋裝置包括抽水泵19和若干個設置在垃圾箱體6上的噴淋頭20，抽水泵19連接水箱16，該噴淋裝置主要用于對垃圾傾倒池1內的垃圾進行噴淋，簡單清洗，洗掉垃圾上攜帶的有毒物質，形成氣體進入氣體處理裝置4，產生污水進入污水處理裝置5。

在該實施例中，為了進一步的提高吸風效果，可以進行如下設置：

吸風罩體為倒置的漏斗狀，吸風罩體的吸風口的面積大于垃圾箱體6的開口面積，當風機工作時，產生負壓，垃圾傾倒池1產生的臭氣進入吸風罩體內，從而進入氣體處理裝置4。

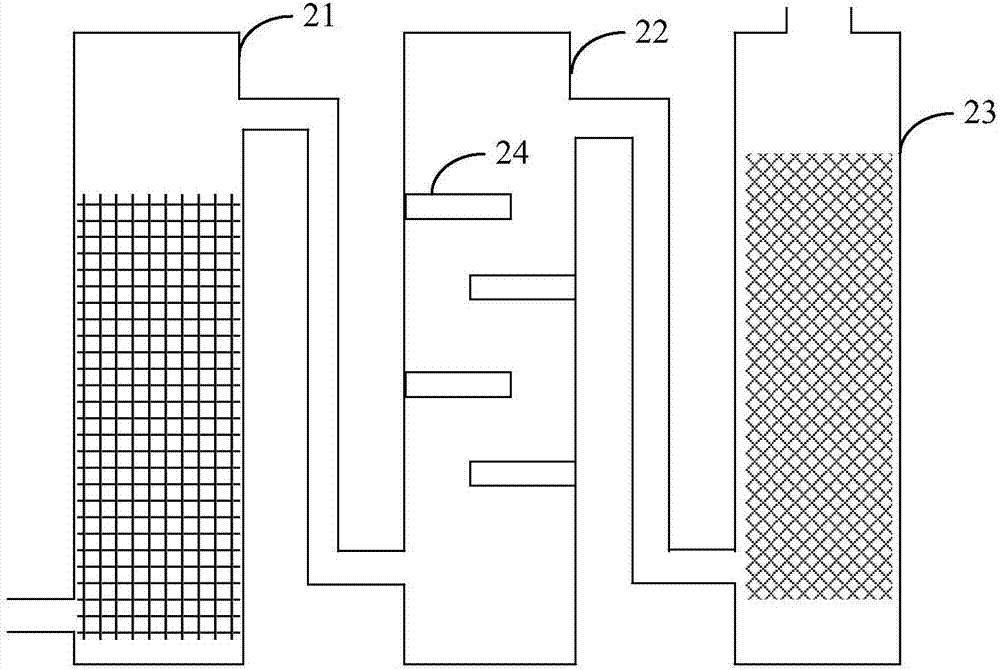

在本實用新型中，如圖2所示，氣體處理裝置4具體包括微電解催化罐21、殺菌罐22和活性炭罐23；

微電解催化罐21與吸風罩體的出風口連接，微電解催化罐21的出氣口與殺菌罐22的進氣口連通，殺菌罐22的出氣口與活性炭罐23的進氣口連通。

其中，該殺菌罐22內設有若干個紫外燈24，該紫外燈24對氣體進行殺菌。

如圖3所示，污水處理裝置5包括格柵25、初沉室26、生物處理腔27、二次沉淀室28、消毒室29和污泥室30，初沉室26、二次沉淀室28分別與污泥室30連通，初沉室26與生物處理室連通，二次沉淀室28與生物處理室連接，消毒室29與二次沉淀室28連接；

污水處理裝置5還包括與消毒室29連接的水泵31，水泵31與水箱16連通；

污水處理裝置5還包括與污泥室30連通的污泥泵32，污泥泵32連接有污泥脫水設備33，污泥脫水設備33與水箱16連通。

在本實用新型中，垃圾中轉站包括垃圾傾倒池1、垃圾壓縮機構2、抽風裝置3、氣體處理裝置4以及污水處理裝置5，其中，垃圾傾倒池1用于對運輸車輛輸送至的垃圾進行匯總清洗，然后將清洗后的垃圾推入垃圾壓縮機構2進行壓縮打塊，并將打塊后的垃圾推送至運輸車運送至焚燒處，其中，氣體處理裝置4對抽風裝置3抽取的臭氣進行催化殺菌處理，并將處理的氣體直接排入大氣，該污水處理裝置5對污水進行處理，用作水箱16循環，或者其他用途，從而實現對垃圾壓縮過程中產生的揚塵、臭氣和污水的處理，環保衛生。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
