本實用新型涉及一種旋蓋式水瓶。

背景技術：

常見的便攜帶式水瓶，瓶身與瓶蓋的連接方式大部分都是采用螺紋連接，使其瓶蓋能很好地與水瓶緊固密封，這瓶身類與瓶蓋采用螺紋連接的水瓶在使用時需要將瓶蓋擰下才能將水瓶中的水倒出，操作不方便。

技術實現要素：

為了克服現有技術的不足，本實用新型提供一種結構獨特、操作方便、密封可靠的旋蓋式水瓶。

本實用新型所采用的技術方案是：

一種旋蓋式水瓶，包括瓶身，瓶身的瓶口螺接安裝有瓶蓋，瓶蓋包括：蓋座，蓋座橫向整體成型有隔板，隔板前部和中心位置處分別開設有上下貫通的通水孔和定位孔，蓋座上沿設置有扣位；定位蓋，定位蓋中心開設有孔通，周沿設有與扣位相配合的倒扣；活動蓋，活動蓋的一側開設有倒水口，中部整體成型有伸向定位孔的立柱，立柱下端面呈高低走向的流線造型，立柱上部設有倒椎形并可卡于孔通下側的彈性扣；活動頂塊，活動頂塊置于隔板下側，活動頂塊包括后部的端軸，對應于定位孔處設有朝上的凸塊，凸塊與立柱下端面接觸，活動頂塊前端在對應于通水孔位置處設有可封堵通水孔的硅膠塞；彈簧片，彈簧片固定于隔板底面，彈簧片的近端和遠端分別壓住活動頂塊端軸和前端的下側面。

本實用新型的進一步改進，定位蓋頂面設有定位凸臺，活動蓋的下表面開設有弧形凹槽；當旋轉活動蓋至關閉位置時，弧形凹槽的其中一端旋轉至定位凸臺位置處；當旋轉活動蓋至打開位置時，弧形凹槽的另一端側旋轉至定位凸臺位置處，從而形成打開、關閉的限位。

本實用新型的進一步改進，定位蓋的上表面設有金屬裝飾蓋，金屬裝飾蓋開設有令定位凸臺穿出的飾蓋定位孔。

本實用新型的進一步改進，活動頂塊開設有中空部，彈簧片透過中空部并通過螺釘固定于隔板底面。

本實用新型的進一步改進，彈簧片在其螺釘孔的兩側為向上彎折的插塊，蓋座在對于應插塊位置處設有定位插槽。

本實用新型的進一步改進，蓋座在對應于活動頂塊端軸位置處設有容納端軸的內凹槽。

本實用新型的進一步改進，活動蓋的蓋邊整體成型有彈性按壓部，活動蓋的蓋邊內側在彈性按壓部的后側位置處及180度對應的另一側內壁均開設有豎槽；蓋座在對應按壓部位置處整體成型有彈性承壓片，承壓片設有外凸的受力點，承壓片前端設有卡塊；開蓋時，當壓下彈性按壓部并旋轉活動蓋時，彈性按壓部壓向受力點并將承壓片朝內壓，使前端的卡塊從豎槽處脫開，當旋轉活動蓋至180度時其另一側的豎槽則與卡塊互相卡合定位。

本實用新型的進一步改進，通水孔及硅膠塞的封堵部均呈橢圓形形狀。

本實用新型的有益效果是：由于采用上述獨特結構的瓶蓋，瓶蓋可靠耐用、密封效果好，而且使用時也非常方便。

附圖說明

下面附圖對本實用新型進一步說明。

圖1是本實用新型的結構示意圖；

圖2是瓶蓋的結構示意圖；

圖3是瓶蓋的局部結構分解示意圖；

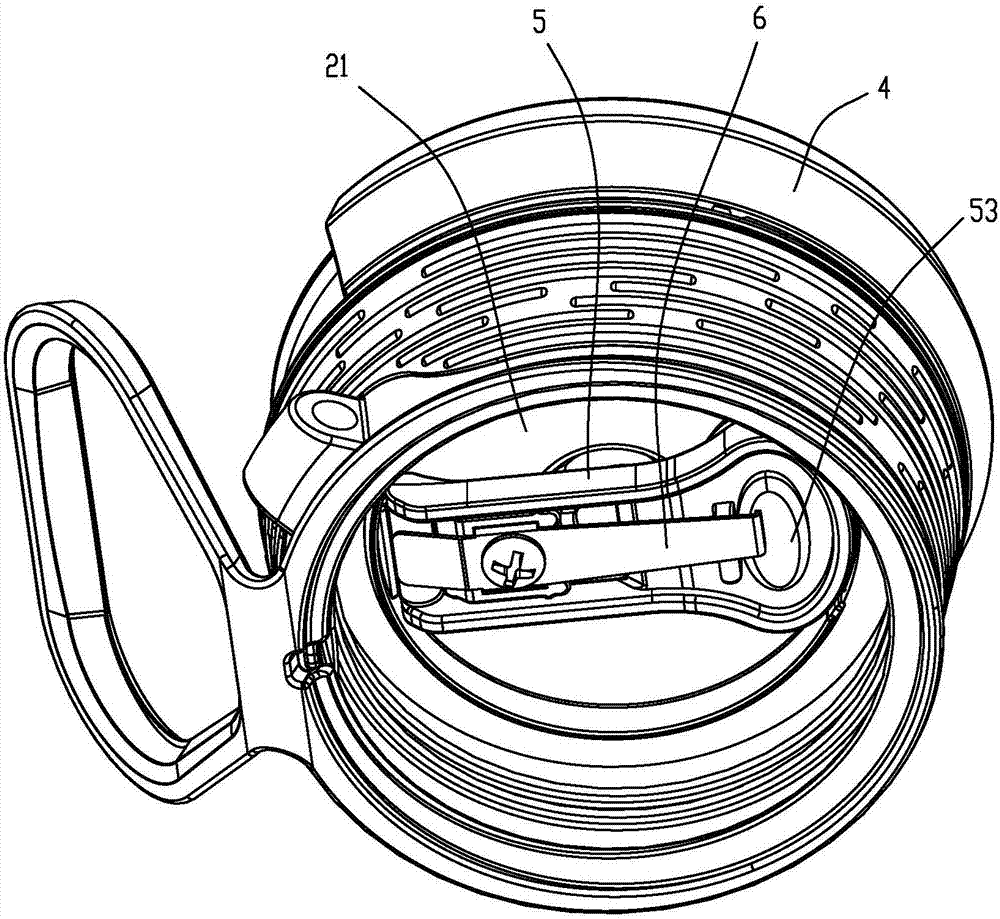

圖4是瓶蓋另一角度的結構分解示意圖。

具體實施方式

參照?qǐng)D1至圖4所示，一種旋蓋式水瓶，包括瓶身1，瓶身1的瓶口螺接安裝有瓶蓋，瓶蓋包括：蓋座2，蓋座2橫向整體成型有隔板21，隔板21前部和中心位置處分別開設有上下貫通的通水孔22和定位孔23，蓋座2上沿設置有扣位24；

定位蓋3，定位蓋3中心開設有孔通31，周沿設有與扣位24相配合的倒扣32；

活動蓋4，活動蓋4的一側開設有倒水口41，中部整體成型有伸向定位孔23的立柱42，立柱42下端面43呈高低走向的流線造型，立柱42上部設有倒椎形并可卡于孔通31下側的彈性扣44，由于定位蓋3利用能孔卡于活動蓋4的蓋面與彈性扣44之間，而定位蓋3與蓋座2通過扣位24與倒扣32相互卡緊，因此，工作時活動蓋4可相對于定位蓋3旋轉，實現開、關蓋功能；

活動頂塊5，活動頂塊5置于隔板21下側，活動頂塊5包括后部的端軸51，對應于定位孔23處設有朝上的凸塊52，凸塊52與立柱42下端面43接觸，活動頂塊5前端在對應于通水孔22位置處設有可封堵通水孔22的硅膠塞53；

彈簧片6，彈簧片6固定于隔板21底面，彈簧片6的近端和遠端分別壓住活動頂塊5端軸51和前端的下側面。

在閉蓋狀態時，活動頂塊5的凸塊52與立柱42下端面43的高位位置對應，此時在彈簧片6向上的彈力作用下硅膠塞53封堵通水孔22。

當需要開蓋倒水時，旋轉活動蓋4，使倒水口41旋轉至通水孔22上方。由于立柱42的下端面43是呈高低走向的流線造型，因此在此旋轉過程中，凸塊52在下端面43的作用下向下擺動，活動頂塊5帶動硅膠塞53脫離封堵通水孔22的位置，從而令通水孔22上下空間相通，以便使用者進行倒水操作。

為了令開、關蓋時定位更方便，定位蓋3頂面設有定位凸臺33，活動蓋4的下表面開設有弧形凹槽45；當旋轉活動蓋4至關閉位置時，弧形凹槽45的其中一端旋轉至定位凸臺33位置處；當旋轉活動蓋4至打開位置時，弧形凹槽45的另一端側旋轉至定位凸臺33位置處，從而形成打開、關閉的限位。

由于結構造型的限制，定位蓋3通常為塑膠件，為了令產品更加美觀，定位蓋3的上表面設有金屬裝飾蓋7，金屬裝飾蓋7開設有令定位凸臺33穿出的飾蓋定位孔71，定位蓋3與金屬裝飾蓋7都開設有與活動蓋4相同的弧形倒水口。

進一步，活動頂塊5開設有中空部54，彈簧片6透過中空部54并通過螺釘63固定于隔板21底面。彈簧片6在其螺釘孔62的兩側為向上彎折的插塊61，蓋座2在對于應插塊61位置處設有定位插槽25。蓋座2在對應于活動頂塊5端軸51位置處設有容納端軸51的內凹槽26。上述設計令活動蓋座2、頂塊5、彈簧片6之間的結構更緊湊，開、關蓋操作過程中彈簧片6的兩端始終對頂塊5兩端產生彈力，而相對來說對近端的端軸51產生的彈性力更大，令活動頂塊5以端軸51為支點作上下擺動，使硅膠塞53脫離或封堵通水孔22。

為了令結構更可靠，開關蓋手感更好，活動蓋4的蓋邊整體成型有彈性按壓部46，活動蓋4的蓋邊內側在彈性按壓部46的后側位置處及180度對應的另一側內壁均開設有豎槽47；蓋座2在對應按壓部位置處整體成型有彈性承壓片27，承壓片27設有外凸的受力點28，承壓片27前端設有卡塊29；開蓋時，當壓下彈性按壓部46并旋轉活動蓋4時，彈性按壓部46壓向受力點28并將承壓片27朝內壓，使前端的卡塊29從豎槽47處脫開，當旋轉活動蓋4至180度時其另一側的豎槽47則與卡塊29互相卡合定位。

進一步，通水孔22及硅膠塞53的封堵部均呈橢圓形形狀，使產品的內部空間更合理。

以上所述只是本實用新型優選的實施方式，其并不構成對本實用新型保護范圍的限制，只要是以基本相同的手段實現本實用新型的目的都應屬于本實用新型的保護范圍。
