本實用新型涉及微粉的提純和分級技術領域，具體涉及一種待包裝干微粉裝斗車間。

背景技術：

碳化硅微粉是制作太陽能硅片、半導體硅片、工程陶瓷、加熱元件、高級耐火材料等產品的重要材料，隨著新材料科學的大力發展，對碳化硅微粉的質量要求越來越高。

在高質量碳化硅微粉生產中，通常是將濕的碳化硅微粉裝盤后，在移入烘干爐內烘干，而烘干后的碳化硅微粉需要集中到精篩和包裝工序，這就需要把原本分裝在每個烘干盤上的碳化硅微粉集中到精篩設備的料倉中，由于料倉的進料口比較小，一盤一盤的碳化硅微粉很難準確地倒入到料倉內。再者，料倉的進料口位于車間的樓頂上，側向風大，碳化硅微粉也容易被吹飛，造成物料損失。因此，需要設計相應的裝斗車間，先將盤裝的碳化硅微粉裝入到可移動料斗中，再將裝有碳化硅微粉的可移動料斗吊送并安裝到精篩設備的料倉的進料口，卸料到精篩設備的料倉中。因此，需要設計相應的微粉裝斗車間和轉運車。

技術實現要素：

基于上述現有技術的不足，本實用新型的目的在于提供一種分級精度和裝袋效率高的待包裝干微粉裝斗車間。

本實用新型的技術方案在于：一種待包裝干微粉裝斗車間，包括車間本體和地坑，所述地坑設置在車間本體的一側下方，即車間本體一側懸設在地坑上方。且所述車間本體的該側內部設置有集料斗，所述集料斗的配置有支架。所述集料斗的下端落料管穿過車間本體的地板，并向地坑延伸一段，形成落料管延伸部；所述集料斗的上方設置有吸塵罩，所述吸塵罩的頂部設置有吸塵連管，所述吸塵連管接入到吸塵總管中，所述吸塵總管的上端設置有第一控制閥，所述吸塵總管的下端向下延伸到落料管下端的出料口旁側，所述吸塵總管的下端出料口上設置有第二控制閥；所述地坑內放置有斗型轉運車。

所述斗型轉運車包括手推車和裝料斗，所述裝料斗包括圓筒部分、錐斗部分和下料口；所述圓筒部分的上端設置有上封板，所述上封板上開設有進料孔，所述圓筒部分的外壁上設置有吊鉤或吊耳，且所述圓筒部分連接在錐斗部分的上端；所述錐斗部分的下端開設下料口，所述下料口上安裝下料閥；所述手推車上設置有支撐架；所述裝料斗架設在支撐架上，所述支撐架的上部支撐環與裝料斗的錐斗部分外壁相抵觸。

優選地，所述手推車的前側部設置有手推桿。

優選地，所述手推車的前側車輪為萬向腳輪。

優選地，所述支撐架包括支撐環和若干立桿，所述支撐環與手推車的裝載平面平行，所述支撐環經若干立桿固定在手推車的裝載平面上。

優選地，所述下料閥為手動控制閥。

本實用新型的有益效果在于：該待包裝干微粉裝斗車間設計合理，結構簡單，其主要用于將烘干盤內的微粉集中到斗型轉運車上的料斗中，以便將微粉轉送到精篩和包裝車間。斗型轉運車主要使用在待包裝干微粉裝斗車間和精篩和包裝車間之間的轉運，配合懸吊機構使用，將斗型轉運車上的料斗提升到精篩設備的進料口。

附圖說明

圖1實施例中待包裝干微粉裝斗車間的結構示意圖。

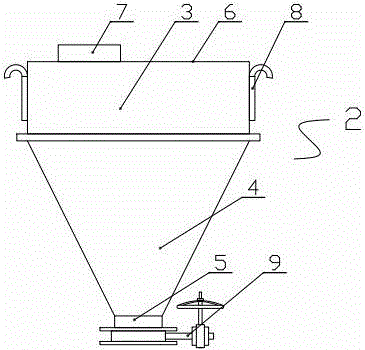

圖2為實施例中裝料斗的結構示意圖。

圖3為實施例中手推車的結構示意圖。

圖4為實施例中斗型轉運車的結構示意圖。

標號說明：20－車間本體 21－地坑 22－集料斗 23－支架 24－落料管 25－吸塵罩 26－吸塵連管 27－吸塵總管 28－第一控制閥 29－第二控制閥 30－斗型轉運車；

1－手推車 2－裝料斗 3－圓筒部分 4－錐斗部分 5－下料口 6－上封板 7－進料孔 8－吊鉤或吊耳 9－下料閥 10－支撐架 11－支撐環 12－萬向腳輪 13－立桿。

具體實施方式

為詳細說明本實用新型的技術內容、構造特征、所實現目的及效果，以下結合實施方式并配合附圖詳予說明。

如圖1所示，本實用新型的待包裝干微粉裝斗車間主要包括車間本體20和地坑21，所述地坑21設置在車間本體20的一側下方，即車間本體20一側懸設在地坑上方。且所述車間本體20的該側內部設置有集料斗22，所述集料斗的配置有支架23。所述集料斗22的下端落料管24穿過車間本體20的地板，并向地坑21延伸一段，形成落料管24延伸部；所述集料斗22的上方設置有吸塵罩25，所述吸塵罩25的頂部設置有吸塵連管26，所述吸塵連管26接入到吸塵總管27中，所述吸塵總管27的上端設置有第一控制閥28，所述吸塵總管27的下端向下延伸到落料管24下端的出料口旁側，所述吸塵總管27的下端出料口上設置有第二控制閥29；所述地坑內放置有斗型轉運車30。

如圖2、圖3和圖4所示，所述斗型轉運車30包括手推車1和裝料斗2，所述裝料斗2包括圓筒部分3、錐斗部分4和下料口5；所述圓筒部分3的上端設置有上封板6，所述上封板6上開設有進料孔7，所述圓筒部分3的外壁上設置有吊鉤或吊耳8，且所述圓筒部分3連接在錐斗部分4的上端；所述錐斗部分4的下端開設下料口5，所述下料口5上安裝下料閥9；所述手推車1上設置有支撐架10；所述裝料斗2架設在支撐架10上，所述支撐架10的上部支撐環11與裝料斗2的錐斗部分4外壁相抵觸。

在本實施例中，所述手推車的前側部設置有手推桿1。

在本實施例中，所述手推車的前側車輪為萬向腳輪12。

在本實施例中，所述支撐架10包括支撐環11和若干立桿13，所述支撐環11與手推車1的裝載平面平行，所述支撐環11經若干立桿13固定在手推車1的裝載平面上。

在本實施例中，所述下料閥9為手動控制閥。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均包括在本實用新型的專利保護范圍內。
