本實用新型涉及一種用于聚羧酸生產供料的梁式提升機，屬于物料提升機技術領域。

背景技術：

在聚羧酸生產過程中，需要不斷將原料輸送至原料罐。但是現有的原料罐大多安裝在距離地面一定高度的操作平臺上，這樣在進行供料時，比較麻煩。目前主要采用人工搬運，搬運費時費力，并且工作效率不高。

技術實現要素：

為解決現有技術存在的技術問題，本實用新型提供了一種結構簡單，使用方便，采用梁式提升機進行搬運物料，工作效率顯著提高的用于聚羧酸生產供料的梁式提升機。

為實現上述目的，本實用新型所采用的技術方案為用于聚羧酸生產供料的梁式提升機，包括支撐立柱和軌道梁，所述軌道梁安裝固定在支撐立柱上，所述軌道梁主要由頂板、腹板和底板構成，所述腹板固定在頂板和底板之間，所述軌道梁上滑動安裝有槽型滑座，所述槽型滑座的內壁上設置有滾輪，所述滾輪滑動安裝在底板上，所述槽型滑座上還設置有主動齒輪和從動齒輪，所述主動齒輪上安裝有驅動電機，所述頂板上設置有齒條，所述從動齒輪與齒條相嚙合，所述槽型滑座的底部安裝有電動葫蘆，所述支撐立柱上設置有控制箱，控制箱內設置有控制按鍵。

優選的，所述軌道梁的兩端設置有觸碰開關，所述電動葫蘆的鋼絲繩上設置有稱重傳感器，所述電動葫蘆的端部設置有紅外測距傳感器，所述電動葫蘆的卷筒軸上連接有編碼器，所述槽型滑座的側部設置有保護罩，所述保護罩內設置有微處理單元，所述觸碰開關、稱重傳感器、紅外測距傳感器和編碼器均與微處理單元相連接。

優選的，所述槽型滑座的槽底還設置有排輪，所述排輪與底板的底部相接觸。

與現有技術相比，本實用新型具有以下技術效果：本實用新型結構簡單，操作方便，采用梁式提升機進行搬運物料， 其中梁式提升機可以手動操作，也可以自動操作，操作更加方便，工作效率顯著提高；同時梁式提升機的結構設計合理，安全可靠，使用壽命長，不會出現偏磨、干涉等現象。

附圖說明

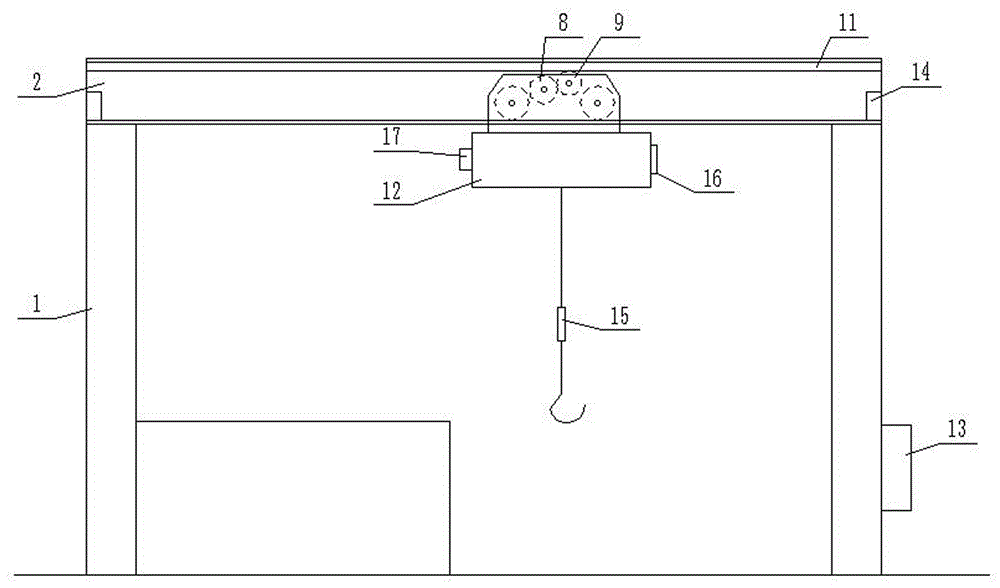

圖1為本實用新型的結構示意圖。

圖2為本實用新型的的外形結構示意圖。

具體實施方式

為了使本實用新型所要解決的技術問題、技術方案及有益效果更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1、圖2所示，用于聚羧酸生產供料的梁式提升機，包括支撐立柱1和軌道梁2，軌道梁2安裝固定在支撐立柱1上，軌道梁2主要由頂板3、腹板4和底板5構成，腹板4固定在頂板3和底板5之間，軌道梁2上滑動安裝有槽型滑座6，槽型滑座6的內壁上設置有滾輪7，滾輪7滑動安裝在底板5上，槽型滑座6上還設置有主動齒輪8和從動齒輪9，主動齒輪8上安裝有驅動電機10，頂板3上設置有齒條11，從動齒輪9與齒條11相嚙合，槽型滑座6的底部安裝有電動葫蘆12，支撐立柱1上設置有控制箱13，控制箱13內設置有控制按鍵。采用這種設計，齒條安裝在頂板上，這樣在使用過程中，齒條不需要承載負荷，從而避免齒輪、齒條磨損較快，影響使用壽命；同時槽型滑座采用齒輪、齒條驅動，驅動效果更好，并且驅動電機轉動克服摩擦力的更小，能耗更低；并且槽型滑座6的槽底還設置有排輪20，排輪20與底板5的底部相接觸。槽型滑座和底板之間采用滾動摩擦，這樣槽型滑座、滾輪和底板之間結合更加緊密，摩擦阻力小，使用壽命更長。

在使用時，通過控制箱對電動葫蘆和驅動電機進行控制，操作方便。

此外，軌道梁2的兩端設置有觸碰開關14，電動葫蘆12的鋼絲繩上設置有稱重傳感器15，電動葫蘆12的端部設置有紅外測距傳感器16，電動葫蘆12的卷筒軸上連接有編碼器17，槽型滑座6的側部設置有保護罩18，保護罩18內設置有微處理單元19，觸碰開關14、稱重傳感器15、紅外測距傳感器16和編碼器17均與微處理單元19相連接。通過觸碰開關對電動葫蘆進行定位，在靠近兩端的位置停止運動，稱重傳感器用于檢測電動葫蘆掛鉤上的重量信號，紅外測距傳感器用于測量電動葫蘆和一側支撐立柱之間的距離，從而確定電動葫蘆的具體位置，編碼器用于測量卷筒的轉動圈數，進而確定卷筒收縮鋼絲繩的具體長度。這樣在使用時，將物料掛在電動葫蘆的掛鉤上，手拉一下鋼絲繩，稱重傳感器檢測到掛鉤上放置了物料，將信號傳遞給我微處理單元，微處理單元控制電動葫蘆收縮鋼絲繩和驅動電機轉動，編碼器檢測卷筒的轉動圈數，計算鋼絲繩的收縮長度，使物料提升至指定高度，紅外測距傳感器件距離信號傳輸給微處理單元，使微處理單元控制電動葫蘆移動至操作平臺的上方，并達到指定位置，電動葫蘆控制物料下降，取下物料。沉重傳感器的信號和紅外測距傳感器的距離信號傳遞給我微處理單元，微處理單元控制電動葫蘆回到上料位置。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包在本實用新型范圍內。
