本實用新型涉及一種床墊生產設備，具體的說是一種彈簧床墊垂直運輸裝置。

背景技術：

彈簧床墊生產中，有些廠家在工廠的二樓三樓或者更高層設置生產車間，這樣彈簧床墊從高樓層往下運輸時就會非常的麻煩，過程會非常的復雜；現有技術中也沒有一種使用方便的，提高運輸效率的用于運送彈簧床墊的專用裝置。

技術實現要素：

本實用新型的目的是針對現有技術存在的不足，提供一種彈簧床墊垂直運輸裝置。

技術方案：本實用新型解決問題所采用的技術方案為：一種彈簧床墊垂直運輸裝置，包括兩組對應設置的垂直傳動裝置，每一組垂直傳動裝置均包括一個位于上層的主動機構和一個位于下層的且與主動機構正投影垂直設置的從動機構；所述的主動機構包括主動軸和安裝在主動軸兩軸端的主動齒輪；所述的從動機構包括從動軸和安裝在從動軸兩軸端的從動齒輪；所述的主動軸和從動軸正投影垂直設置，且兩者軸端相應的主動齒輪和從動齒輪之間均通過設置的鏈條傳動連接。

兩組垂直傳動裝置上的鏈條均是垂直設置的，可圍繞相應的主動齒輪和從動齒輪轉動，且每一組垂直傳動裝置兩個軸端上的鏈條的外側均安裝有水平放置的支撐架，該支撐架跟隨鏈條轉動的過程中始終與鏈條呈垂直關系；而兩組垂直傳動裝置上的所有支撐架配合使用，兩兩組合構成一水平的運輸平面用于放置彈簧床墊，且兩個相配合的支撐架運輸時兩者的間距不大于10cm。

作為優選，還包括步進式動力裝置；所述的步進式動力裝置用于給上層的主動機構提供動力，帶動主動齒輪和從動齒輪轉動，從而使鏈條步進式移動。

作為優選，所述的步進式動力裝置設置為雙頭步進電機，該雙頭步進電機的兩輸出軸分別通過聯軸器與兩組垂直傳動裝置上層的主動機構的主動軸連接傳動。

作為優選，所述的步進式動力裝置設置為兩個同時操作的氣動馬達，兩個氣動馬達分別與兩組上層的主動機構的主動軸連接傳動。

作為優選，還包括上層的滾筒式輸送裝置，該滾筒式輸送裝置與上層的支撐架的位置相對應，能夠?qū)L筒式輸送裝置上放置的彈簧床墊運送到支撐架上。

有益效果：本實用新型具有以下有益效果：

(1)本實用新型運輸時主要依靠?jī)蓛膳鋵?duì)的支撐架從上而下運輸彈簧床墊，在鏈條傳動的過程中，支撐架兩兩配對構成一個平面，可以通過工人或者是滾筒輸送裝置將彈簧床墊放置在上層配對的支撐架上，隨著鏈條的轉動，支撐架往下移動，將彈簧床墊移送到下方，工人將下方的彈簧床墊從支撐架上搬運后，兩側配對的支撐架分離隨著鏈條經過從動齒輪又從另一側往上移動重新可以運送彈簧床墊，整個過程往復循環，可以源源不斷的從上而下運送彈簧床墊，結構清楚，原理簡單，使用方便；

(2)本實用新型的整體傳動方式通過步進式動力裝置設置為步進式傳動，本實用新型使用時，步進式動力裝置控制兩組主動機構同時轉動，并且步進式動力裝置為步進式行走，每一次行走一段距離后，中間停頓若干時間，方便上層工人放置彈簧床墊和下層的工人搬運已經運輸?shù)轿坏膹椈纱矇|；這樣留有足夠的緩沖時間，減少運輸時產生的故障。

附圖說明

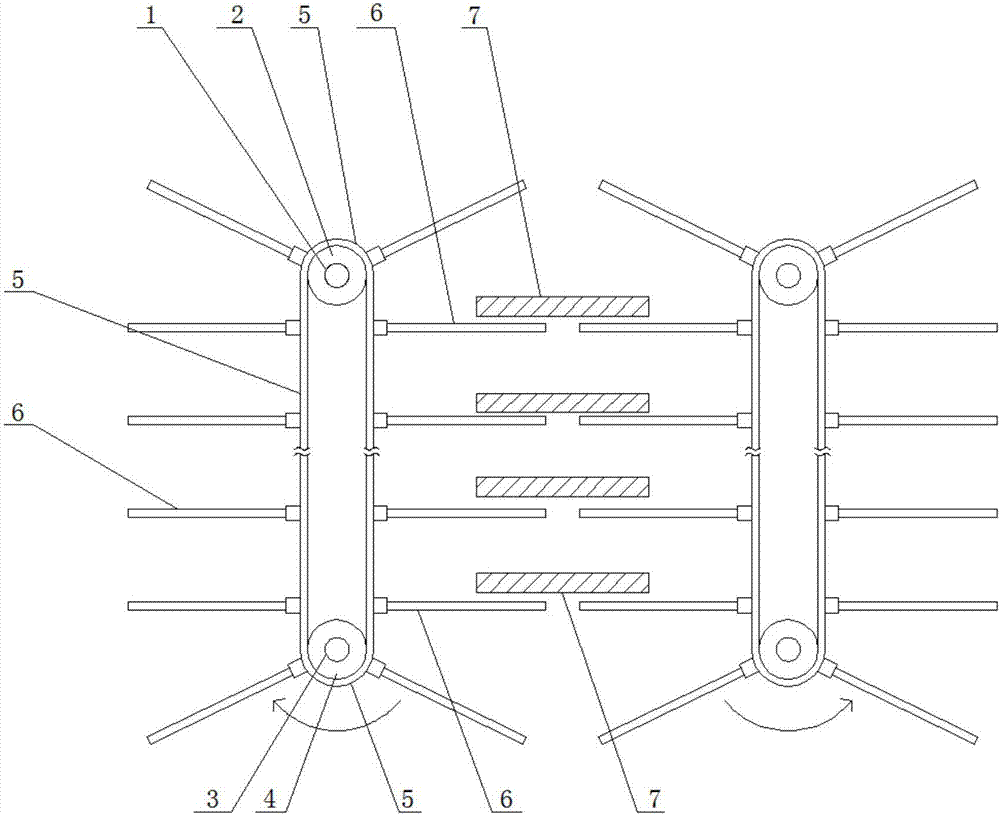

圖1為本實用新型結構示意圖；

圖2為本實用新型俯視圖。

具體實施方式

下面結合附圖和具體實施例，進一步闡明本實用新型，本實施例在以本實用新型技術方案為前提下進行實施，應理解這些實施例僅用于說明本實用新型而不用于限制本實用新型的范圍。

如圖1和圖2所示，一種彈簧床墊垂直運輸裝置，包括兩組對應設置的垂直傳動裝置，每一組垂直傳動裝置均包括一個位于上層的主動機構和一個位于下層的且與主動機構正投影垂直設置的從動機構；所述的主動機構包括主動軸1和安裝在主動軸1兩軸端的主動齒輪2；所述的從動機構包括從動軸3和安裝在從動軸3兩軸端的從動齒輪4；所述的主動軸1和從動軸3正投影垂直設置，且兩者軸端相應的主動齒輪2和從動齒輪4之間均通過設置的鏈條5傳動連接。

兩組垂直傳動裝置上的鏈條5均是垂直設置的，可圍繞相應的主動齒輪2 和從動齒輪4轉動，且每一組垂直傳動裝置兩個軸端上的鏈條5的外側均安裝有水平放置的支撐架6，該支撐架6跟隨鏈條5轉動的過程中始終與鏈條5呈垂直關系；而兩組垂直傳動裝置上的所有支撐架6配合使用，兩兩組合構成一水平的運輸平面用于放置彈簧床墊7，且兩個相配合的支撐架6運輸時兩者的間距不大于10cm。

還包括步進式動力裝置8；所述的步進式動力裝置8用于給上層的主動機構提供動力，帶動主動齒輪2和從動齒輪4轉動，從而使鏈條5步進式移動。

所述的步進式動力裝置8設置為雙頭步進電機，該雙頭步進電機的兩輸出軸 9分別通過聯軸器10與兩組垂直傳動裝置上層的主動機構的主動軸1連接傳動。

所述的步進式動力裝置8設置為兩個同時操作的氣動馬達，兩個氣動馬達分別與兩組上層的主動機構的主動軸1連接傳動。

還包括上層的滾筒式輸送裝置11，該滾筒式輸送裝置11與上層的支撐架6 的位置相對應，能夠?qū)L筒式輸送裝置11上放置的彈簧床墊7運送到支撐架6 上。

本實用新型運輸時主要依靠?jī)蓛膳鋵?duì)的支撐架從上而下運輸彈簧床墊，在鏈條傳動的過程中，支撐架兩兩配對構成一個平面，可以通過工人或者是滾筒輸送裝置將彈簧床墊放置在上層配對的支撐架上，隨著鏈條的轉動，支撐架往下移動，將彈簧床墊移送到下方，工人將下方的彈簧床墊從支撐架上搬運后，兩側配對的支撐架分離隨著鏈條經過從動齒輪又從另一側往上移動重新可以運送彈簧床墊，整個過程往復循環，可以源源不斷的從上而下運送彈簧床墊，結構清楚，原理簡單，使用方便。

本實用新型的整體傳動方式通過步進式動力裝置設置為步進式傳動，本實用新型使用時，步進式動力裝置控制兩組主動機構同時轉動，并且步進式動力裝置為步進式行走，每一次行走一段距離后，中間停頓若干時間，方便上層工人放置彈簧床墊和下層的工人搬運已經運輸?shù)轿坏膹椈纱矇|；這樣留有足夠的緩沖時間，減少運輸時產生的故障

以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本實用新型的保護范圍。
