本實用新型涉及水果儲存和進給機構，更具體地說，涉及一種水果流道。

背景技術：

果汁不僅營養豐富，有增強免疫力、減少生病、延緩衰老等功效，而且熱量相對很低，迎合了現代人追求生活品質的需求，因而備受歡迎。街頭的各種自動榨汁售賣機器也應運而生。在全自動榨汁售賣機中，為了把水果有序地存放以便于后續的水果進給，往往使用堆疊的流道將水果存放起來。在這種結構中，一般使用很多流道，如果安裝復雜，會給裝配造成很大的不便。

技術實現要素：

本實用新型要解決的技術問題在于，針對現有技術的上述缺陷，提供一種結構簡單、安裝方便的水果流道。

本實用新型解決其技術問題所采用的技術方案是：提出一種水果流道，包括第一支撐板、第二支撐板和并排安裝于所述第一支撐板和第二支撐板上的至少一個流道單元；其中，所述第一支撐板和第二支撐板上對應所述至少一個流道單元中的每一流道單元均設置有安裝卡頭，且所述第一支撐板和第二支撐板中任一者上對應所述至少一個流道單元中的每一流道單元還設置有限位卡板；每一所述流道單元包括沿水果傳送路徑延伸的弧形流道主體和設置于流道主體底部的與所述安裝卡頭配合安裝的安裝卡槽和與所述限位卡板配合安裝的限位卡槽。

根據本實用新型的一個實施例中，每一所述流道單元在流道主體的底部形成有沿流道主體的延伸方向延伸的兩個安裝卡槽，且在所述兩個安裝卡槽上分別形成有垂直于流道主體的延伸方向的限位卡槽。

根據本實用新型的一個實施例中，所述第一支撐板的一側對應于所述至少一個流道單元設置有至少一組兩個安裝卡頭卡入流道單元底部的兩個安裝卡槽中，所述第一支撐板的另一側對應于所述至少一個流道單元設置有至少一組兩個限位卡板插入流道單元底部的兩個限位卡槽中。

根據本實用新型的一個實施例中，所述第二支撐板的兩側對應于所述至少一個流道單元分別設置有至少一組兩個安裝卡頭卡入流道單元底部的兩個安裝卡槽中。

根據本實用新型的一個實施例中，每一所述安裝卡槽包括從流道主體的底部向下延伸的第一板和第二板，所述第一板和第二板的下端彼此相對橫向延伸出第一凸緣和第二凸緣；所述限位卡槽在垂直于安裝卡槽延伸方向的方向上貫通所述第一板和第二板。

根據本實用新型的一個實施例中，所述第一支撐板和第二支撐板的兩端均設有與外部設備安裝的安裝結構。

本實用新型的水果流道通過將流道單元卡扣安裝在前后兩個支撐板上構成，結構簡單，非常方便實現多個流道的組裝，實現水果的堆疊和有序進給。

附圖說明

下面將結合附圖及實施例對本實用新型作進一步說明，附圖中：

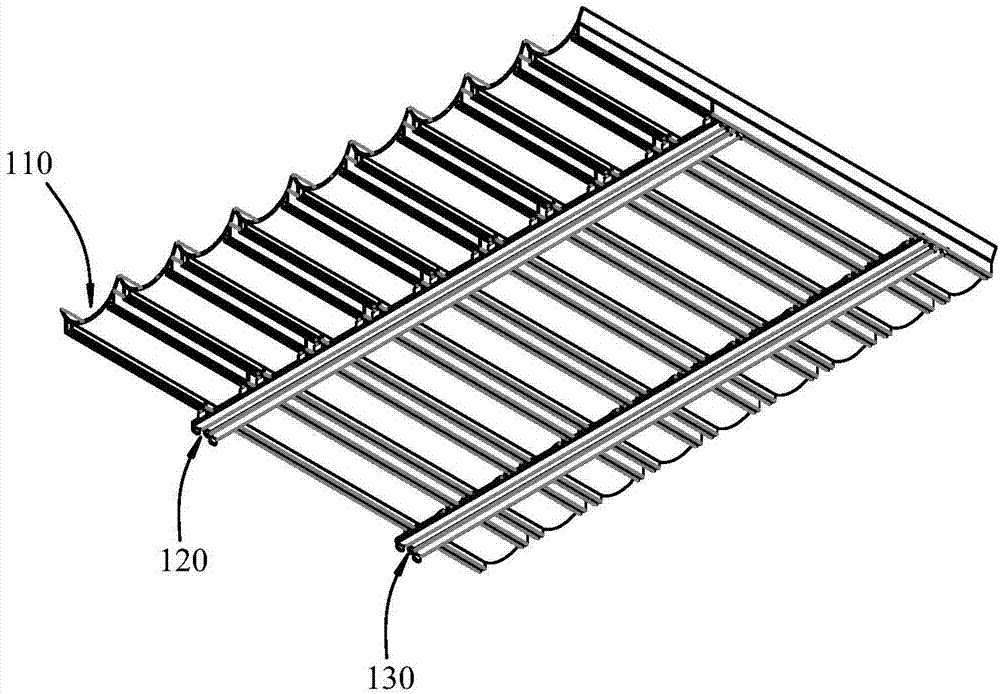

圖1是本實用新型一個實施例的水果流道的正面結構示意圖；

圖2是圖1所示的水果流道的背面結構示意圖；

圖3是本實用新型一個實施例的流道單元的結構示意圖；

圖4是圖3所示的流道單元的截面結構示意圖；

圖5是本實用新型一個實施例的第一支撐板的結構示意圖；

圖6是本實用新型一個實施例的第二支撐板的結構示意圖。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

如圖1和圖2所示，根據本實用新型一個實施例的水果流道由第一支撐板120、第二支撐板130和安裝在第一支撐板120和第二支撐板130上的多個流道單元110構成。多個流道單元110分別通過卡扣結構卡扣安裝在第一支撐板120和第二支撐板130上，并通過限位結構實現限位。

具體如圖3和圖4所示，每個流道單元110具有沿水果傳送路徑延伸的弧形流道主體111，水果在該流道主體111內傳送。流道主體111的底部兩側形成有兩個安裝卡槽112和113，該兩個安裝卡槽112和113亦沿流道主體111的延伸方向延伸，即從流道主體111的一端延伸到流道主體111的另一端。具體如圖4所示，每個安裝卡槽112或113由從流道主體111的底部向下延伸的第一板116和第二板118以及從第一板116和第二板118的下端彼此相對橫向延伸出第一凸緣117和第二凸緣119包圍構成。進一步如圖3所示，沿垂直于流道主體111的延伸方向的方向上，在兩個安裝卡槽112和113上分別形成有限位卡槽114和115。也即，限位卡槽114和115在垂直于安裝卡槽112和113延伸方向的方向上貫通第一板116和第二板118。

具體如圖5所示，第一支撐板120包括沿多個流道單元的排布方向延伸的支撐板主體121，支撐板主體121的一側對應于每個流道單元110設置有一組兩個安裝卡頭126和127，該一組兩個安裝卡頭126和127卡入對應流道單元110底部的兩個安裝卡槽112和113中，便可將該流道單元110的上部卡扣連接固定在第一支撐板120上。同時，支撐板主體121的另一側對應于每個流道單元110還設置有一組兩個限位卡板124和125，該兩個限位卡板124和125插入對應流道單元110底部的兩個限位卡槽114和115中，便可阻止流道單元110沿兩個安裝卡槽112和113的延伸方向滑動。

具體如圖6所示，第二支撐板130包括沿多個流道單元的排布方向延伸的支撐板主體131，支撐板主體131的兩側對應于每個流道單元110分別設置有一組兩個安裝卡頭134、135、136、137，這些安裝卡頭分別卡入對應流道單元110底部的兩個安裝卡槽112和113中，便可將該流道單元110的下部卡扣連接固定在第二支撐板130上。

本實用新型以上所介紹的水果流道中，流道單元可采用塑膠制成，第一支撐板和第二支撐板可采用鈑金加工而成。在組裝時，通過安裝卡槽112、113與安裝卡頭126、127、134～137的彈性卡扣配合，便可將流道單元110安裝在兩個支撐板120和130上同時，通過限位卡槽114、115與限位卡板124、125的配合，可阻止流道單元110在其延伸方向上的滑動，實現多個流道單元110的穩固組裝，結構簡單，裝配方便。進一步如圖5和圖6所示，第一支撐板120的兩端均設有掛鉤122和123，第二支撐板130的兩端亦設有掛鉤132和133。通過該掛鉤122、123、132、132，可以很方便的將水果流道與外部設備例如支架掛裝，從而可以很方便地實現多個水果流道的堆疊。該水果流道在安裝時，一般設置成與水平面呈一定角度傾斜安裝，以方便流道內的水果在重力作用下可以沿流道自動進給。

以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。
