本實用新型涉及一種生物菌肥加工設備技術領域，尤其涉及一種生物菌肥分裝裝置。

背景技術：

生物菌肥在生產過程中，根據生物肥使用的場所不同，需要添加不同的生物菌。目前的生物菌肥在加工過程中都是封閉形式的，因此很難在生產過程中加入菌種，生物菌肥在生產過程中，由于攪拌等會產生熱量，過早的加入菌種，隨著費力溫度的升高，不利于菌種成活率的保證，而在生產后加入，又怕攪拌不均勻，難以保證菌種分布效果，另外，目前的生物菌肥加工設備包裝出口固定設置為一個，一次只能包裝一種固定菌種率的生物肥，因此目前的生物菌肥加工設備使用很不方便。

技術實現要素：

本實用新型所要解決的技術問題是提供一種分裝效率高的生物菌肥分裝裝置。

為解決上述技術問題，本實用新型的技術方案是：生物菌肥分裝裝置，包括機架，貫穿所述機架設有加料斗，所述加料斗的下方設有菌肥提升筒，所述菌肥提升筒的進料口與所述加料斗的出料口對應設置，所述菌肥提升筒上安裝有第一提升動力裝置，所述菌肥提升筒的上端底部設有出料斗，所述出料斗上相對連通有兩個分料管，所述分料管上對應活動插接有截料板，所述機架上位于所述分料管的下端分別對應設有接料筒，所述接料筒內轉動安裝有刮料裝置，位于各所述接料筒的底部分別設有出料孔，所述出料孔上活動安裝有出料擋板裝置，各所述出料孔的下方對應設有分裝提升筒，所述分裝提升筒上安裝有第二提升動力裝置，所述分裝提升筒的出料端對應設有裝袋裝置。

作為優選的技術方案，所述加料斗的出料口上安裝有出料動力裝置，所述加料斗內固定安裝有防溢擋網。

作為優選的技術方案，所述出料動力裝置包括貫穿所述加料斗設置的加料攪龍，所述加料攪龍傳動連接有加料電機。

作為優選的技術方案，所述刮料裝置包括轉動安裝在所述接料筒內的刮料軸，所述刮料軸上布置有刮料彎臂，所述刮料彎臂的下端固定安裝有刮料板。

作為優選的技術方案，所述出料擋板裝置包括通過轉軸轉動安裝在所述接料筒底部擋料板，所述擋料板對應所述出料孔設置，所述接料筒側壁上固定安裝有支撐座，貫穿所述支撐座活動安裝有拉桿，所述拉桿底端與所述轉軸固定連接。

作為優選的技術方案，所述裝袋裝置包括設于所述分裝提升筒的出料端下方的接料倉，所述接料倉的下方設有裝袋提升筒，貫穿所述裝袋提升筒轉動安裝有裝袋提升攪龍，所述裝袋提升攪龍傳動連接有裝袋提升電機，所述裝袋提升筒的上端底部為出料端，所述裝袋提升筒的出料端設有裝袋架，所述裝袋架上對應所述裝袋提升筒的出料端設有裝袋料斗。

作為優選的技術方案，所述第一提升動力裝置包括貫穿所述菌肥提升筒設置的菌肥提升攪龍，所述菌肥提升筒外壁上固定安裝有菌肥提升電機，所述菌肥提升電機的動力輸出軸傳動連接至所述菌肥提升攪龍。

作為對上述技術方案的改進，所述第二提升動力裝置包括貫穿所述分裝提升筒設置的分裝提升攪龍，所述分裝提升筒外壁上固定安裝有分裝提升電機，所述分裝提升電機的動力輸出軸傳動連接至所述分裝提升攪龍。

由于采用了上述技術方案，生物菌肥分裝裝置，包括機架，貫穿所述機架設有加料斗，所述加料斗的下方設有菌肥提升筒，所述菌肥提升筒的進料口與所述加料斗的出料口對應設置，所述菌肥提升筒上安裝有第一提升動力裝置，所述菌肥提升筒的上端底部設有出料斗，所述出料斗上相對連通有兩個分料管，所述分料管上對應活動插接有截料板，所述機架上位于所述分料管的下端分別對應設有接料筒，所述接料筒內轉動安裝有刮料裝置，位于各所述接料筒的底部分別設有出料孔，所述出料孔上活動安裝有出料擋板裝置，各所述出料孔的下方對應設有分裝提升筒，所述分裝提升筒上安裝有第二提升動力裝置，所述分裝提升筒的出料端對應設有裝袋裝置；本實用新型的有益效果是：加料斗向菌肥提升筒內排放肥料，菌肥提升筒輸出肥料時可以分成兩條肥料加工支路，便于按照不同的菌種配比在接料筒內加入菌種，并依次經過分裝提升筒和裝袋裝置進行分裝成菌肥產品，一條生產線可以加工兩種不同菌種或菌種含量的菌肥產品，減少了設備的投資，生產效率高。

附圖說明

以下附圖僅旨在于對本實用新型做示意性說明和解釋，并不限定本實用新型的范圍。其中：

圖1是本實用新型實施例的結構示意圖；

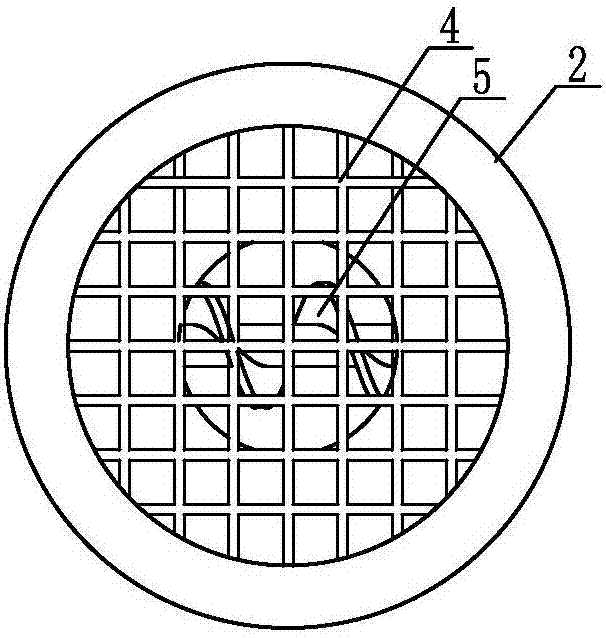

圖2是本實用新型實施例加料斗的俯視圖；

圖3是本實用新型實施例接料筒和分料管的布置結構示意圖；

圖4是本實用新型實施例接料筒及刮料裝置的結構示意圖；

圖中：1-機架；2-加料斗；3-菌肥提升筒；4-防溢擋網；5-加料攪龍；6-加料電機；7-菌肥提升攪龍；8-菌肥提升電機；9-出料斗；10-分料管；11-截料板；12-接料筒；13-出料孔；14-刮料軸；15-刮料彎臂；16-刮料板；17-擋料板；18-支撐座；19-拉桿；20-分裝提升筒；21-分裝提升攪龍；22-分裝提升電機；23-接料倉；24-裝袋提升筒；25-裝袋提升電機；26-裝袋架；27-裝袋料斗。

具體實施方式

下面結合附圖和實施例，進一步闡述本實用新型。在下面的詳細描述中，只通過說明的方式描述了本實用新型的某些示范性實施例。毋庸置疑，本領域的普通技術人員可以認識到，在不偏離本實用新型的精神和范圍的情況下，可以用各種不同的方式對所描述的實施例進行修正。因此，附圖和描述在本質上是說明性的，而不是用于限制權利要求的保護范圍。

如圖1和圖2所示，生物菌肥分裝裝置，包括機架1，所述機架1上設有平臺、支腿、防護欄和安全梯等常規部件，貫穿所述機架1設有加料斗2，所述加料斗2的下方設有菌肥提升筒3，所述菌肥提升筒3的進料口與所述加料斗2的出料口對應設置，所述加料斗2的出料口上安裝有出料動力裝置，所述加料斗2內固定安裝有防溢擋網4。所述出料動力裝置包括貫穿所述加料斗2設置的加料攪龍5，所述加料攪龍5傳動連接有加料電機6。所述加料電機6和所述加料攪龍5的設置，能夠防止物料阻塞所述加料斗2的出料口，加速排料，另外所述防溢擋網4的設置，可以防止被所述加料攪龍5攪動的物料向外迸出所述加料斗2。

如圖1和圖3所示，所述菌肥提升筒3上安裝有第一提升動力裝置，所述第一提升動力裝置包括貫穿所述菌肥提升筒3設置的菌肥提升攪龍7，所述菌肥提升筒3外壁上固定安裝有菌肥提升電機8，所述菌肥提升電機8的動力輸出軸傳動連接至所述菌肥提升攪龍7。所述菌肥提升筒3的上端底部設有出料斗9，所述出料斗9上相對連通有兩個分料管10，所述分料管10上對應活動插接有截料板11，所述截料板11可以在所述分料管10上向外抽動，從而起到選擇使用所述分料管10的作用，當其中一個所述分料管10不使用時，可以利用所述截料板11將其封堵，禁止菌肥從該所述分料管10內流出，使用方便，操作簡單。

如圖3和圖4所示，所述機架1上位于所述分料管10的下端分別對應設有接料筒12，所述接料筒12內轉動安裝有刮料裝置，位于各所述接料筒12的底部分別設有出料孔13，所述出料孔13上活動安裝有出料擋板裝置，所述刮料裝置包括轉動安裝在所述接料筒12內的刮料軸14，所述刮料軸14上布置有刮料彎臂15，所述刮料彎臂15的下端固定安裝有刮料板16，在進行加工菌肥時，菌肥首先排放至所述接料筒12內，該接料筒12上端開口，方便選擇在該位置加入菌肥菌種或其它輔料，并利用所述刮料彎臂15和所述刮料板16進行攪拌均勻，所述刮料板16還可以防止菌肥固定粘貼在所述接料筒12的筒底壁上，使用更加方便。

本實施例的所述出料擋板裝置包括通過轉軸轉動安裝在所述接料筒12底部擋料板17，所述擋料板17對應所述出料孔13設置，所述接料筒12側壁上固定安裝有支撐座18，貫穿所述支撐座18活動安裝有拉桿19，所述拉桿19底端與所述轉軸固定連接，在攪拌時，上提所述拉桿19，利用所述擋料板17將所述出料孔13進行封堵，以便于將菌肥進行攪拌均勻，當攪拌均勻后，下拉所述拉桿19，時所述擋料板17與所述出料孔13分離，兩者之間形成出料空間，將攪拌好的菌肥排出，進入包裝步驟。

各所述出料孔13的下方對應設有分裝提升筒20，所述分裝提升筒20上安裝有第二提升動力裝置，所述第二提升動力裝置包括貫穿所述分裝提升筒20設置的分裝提升攪龍21，所述分裝提升筒20外壁上固定安裝有分裝提升電機22，所述分裝提升電機22的動力輸出軸傳動連接至所述分裝提升攪龍21，本實施例的各電機與攪龍之間的連接分別通過皮帶傳動來實現，用于將菌肥進行提升，以便于包裝。

所述分裝提升筒20的出料端對應設有裝袋裝置，具體地，所述裝袋裝置包括設于所述分裝提升筒20的出料端下方的接料倉23，所述接料倉23的下方設有裝袋提升筒24，貫穿所述裝袋提升筒24轉動安裝有裝袋提升攪龍，所述裝袋提升攪龍傳動連接有裝袋提升電機25，所述裝袋提升筒24的上端底部為出料端，所述裝袋提升筒24的出料端設有裝袋架26，所述裝袋架26上對應所述裝袋提升筒24的出料端設有裝袋料斗27，在所述裝袋料斗27下方放置一包裝袋，即可接住要包裝的菌肥，然后進行封袋包裝即可。

本實用新型的加料斗2向菌肥提升筒3內排放肥料，菌肥提升筒3輸出肥料時可以分成兩條肥料加工支路，便于按照不同的菌種配比在接料筒12內加入菌種，并依次經過分裝提升筒20和裝袋裝置進行分裝成菌肥產品，一條生產線可以加工兩種不同菌種或菌種含量的菌肥產品，減少了設備的投資，生產效率高。

以上顯示和描述了本實用新型的基本原理、主要特征及本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
