本發明涉及軟管卷盤系統，其包括用于容納軟管卷盤的軟管卷盤殼體以及至少一個保持設備，其中，軟管卷盤殼體和保持設備在耦接位置中彼此耦接，并在分開位置中彼此分開，其中，軟管卷盤系統包括用于在耦接位置中將軟管卷盤殼體和保持設備以力鎖合和/或形狀鎖合的方式彼此耦接的耦接裝置。

背景技術：

1、開頭所述類型的軟管卷盤系統以各種形式尤其被用于花園澆灌和用于清潔目的。已知有形式為能夠緊固在墻壁上的壁掛支架的保持設備。軟管卷盤殼體能與保持設備耦接。例如，軟管卷盤殼體能夠懸掛在至少一個保持設備上。

2、在使用軟管卷盤系統時，例如如果從軟管卷盤殼體中拉出收卷在軟管卷盤上的軟管時，在已知的軟管卷盤系統中，軟管卷盤殼體可能會以不希望的方式從保持設備上被拉下。

技術實現思路

1、因此，本發明的任務是，改進開頭所述類型的軟管卷盤系統，使得軟管卷盤殼體在耦接位置中被可靠地保持在至少一個保持設備上。

2、該任務在開頭所述類型的軟管卷盤系統中通過如下方式來解決，即，軟管卷盤系統包括用于在耦接位置中將軟管卷盤殼體和保持設備鎖定的鎖定裝置，并且鎖定裝置被構造成使得在無需工具的情況下能將耦接裝置從耦接位置轉移到分開位置中。

3、以所提出的方式改進的軟管卷盤系統能夠實現的是，使用戶安全地將軟管卷盤殼體與保持設備耦接起來并鎖定在耦接位置中，從而可以可靠地避免軟管卷盤殼體從保持設備意外松開。為了改善對軟管卷盤系統的操作，鎖定裝置被構造成使得在無需工具的情況下能將耦接裝置從耦接位置轉移到分開位置中。“無需工具”在本意義下尤其意味著，根本不需要工具，例如扳手、螺絲刀或類似工具來將耦接裝置從耦接位置轉移到分開位置中。軟管卷盤系統的用戶可以利用這樣的鎖定裝置將軟管卷盤殼體與保持設備松開，更確切地說尤其是僅用他的手，即在無需工具輔助的情況下松開，因此是“無需工具”的。例如，當鎖定裝置以鎖扣/卡扣連接裝置的形式構成時，這是有可能的。因此，軟管卷盤殼體可以在耦接位置中以鎖扣方式鎖定在保持設備上。為了將軟管卷盤殼體與保持設備分開，用戶可以例如手動地停用鎖定裝置。尤其地，用戶為此可以用手來運動鎖定裝置的部件，以便能夠實現軟管卷盤殼體與保持設備分開。

4、有利的是，耦接裝置包括至少一個第一耦接元件和至少一個第二耦接元件，至少一個第一耦接元件布置或構造在保持設備上或形成保持設備，至少一個第二耦接元件布置或構造在軟管卷盤殼體上，至少一個第一耦接元件和至少一個第二耦接元件在耦接位置中以力鎖合和/或形狀鎖合的方式處于嵌接中，并在分開位置中解除嵌接。以所述方式構成的耦接裝置能夠實現軟管卷盤殼體和保持設備在耦接位置中的穩定耦接。為了耦接，只需將至少一個第一耦接元件和至少一個第二耦接元件變為嵌接，尤其是以力鎖合和/或形狀鎖合的方式嵌接。為了將軟管卷盤殼體與保持設備松開，只需將至少一個第一耦接元件和至少一個第二耦接元件變為解除嵌接。至少一個第一耦接元件尤其可以形成保持設備。這意味著，這樣的耦接元件被構造成用于能與軟管卷盤殼體上的至少一個第二耦接元件變為嵌接。至少一個第一耦接元件可以以任意方式緊固在物體或建筑物上。例如，它可以被擰緊或用釘子緊固，尤其是緊固在木橫梁、水平延伸的支架或木板或類似物體上。

5、當至少一個第一耦接元件被構造成耦接凸起部的形式而至少一個第二耦接元件被構造成與耦接凸起部相對應的耦接容納部的形式或者反過來時，則可以以簡單的方式構成耦接裝置。“反過來”在此尤其意味著，至少一個第一耦接元件被構造成耦接容納部的形式，而至少一個第二耦接元件被構造成與耦接容納部相對應的耦接凸起部的形式。

6、優選地，軟管卷盤殼體具有殼體下側，并且至少一個第二耦接元件布置或構造在殼體下側上。該設計方案尤其能夠實現的是，使得軟管卷盤殼體被套裝到保持設備上。在這種設計方案中，軟管卷盤殼體的重量可以尤其穩定軟管卷盤殼體與保持設備之間的連接。

7、有利的是，在軟管卷盤系統按規定使用時，至少一個第一耦接元件逆著或基本上逆著重力方向指向，而至少一個第二耦接元件沿重力方向指向。這種設計方案尤其能夠實現的是，使保持設備被構造成使第一耦接元件逆著重力方向指向，這便于軟管卷盤殼體利用至少一個第二耦接元件套裝到至少一個第一耦接元件上。例如，協作的耦接元件可以被設計成使其在發生接觸時彼此定心，由此為用戶簡化了將軟管卷盤殼體與保持設備的耦接。

8、根據另外的優選的實施方式可以設置的是，耦接裝置限定了優先方向，并且該優先方向在軟管卷盤系統按規定使用時相對重力方向平行或基本上平行地取向。如上所述，因此尤其可以將至少一個第一耦接元件和至少一個第二耦接元件取向成使得用戶可以在充分利用軟管卷盤殼體的重量的情況下以易于操作的方式將軟管卷盤殼體利用至少一個第二耦接元件套裝到保持設備上并與該保持設備變為嵌接。

9、有利的是，至少一個第一耦接元件和至少一個第二耦接元件關于優先方向旋轉對稱地或基本上旋轉對稱地構成。這簡化了軟管卷盤系統的制造。此外，它還尤其改善了對軟管卷盤系統的操作。協作的耦接元件的旋轉對稱的構造方案尤其能夠實現使軟管卷盤殼體與保持設備在任意的相對彼此的旋轉位置中都變為嵌接。因此，用戶無需注意軟管卷盤殼體和保持設備關于優先方向相對彼此如何取向。

10、有利的是，軟管卷盤殼體和保持設備以在耦接位置中能繞共同的轉動軸線相對彼此扭轉的方式布置。這種設計方案尤其改善了對軟管卷盤系統的操作。尤其地，例如可以將收卷在容納于軟管卷盤殼體中的軟管卷盤上的軟管關于優先方向徑向在任意方向上從軟管卷盤殼體中拉出。如果用戶尤其是帶著被如此拉出的軟管繞優先方向（即繞轉動軸線）運動，則軟管卷盤殼體可以一起相對于保持設備轉動。以該方式，可以尤其防止軟管在軟管卷盤殼體上扭折。此外，因此也可以最小化作用于軟管卷盤系統上的轉矩。可扭轉性尤其可以被分立地或連續地設置。對于分立的可扭轉性來說，例如可以在協作的耦接元件上設置鎖扣部，其使得軟管卷盤殼體和保持設備僅在限定的旋轉位置中對準。

11、有利的是，轉動軸線由優先方向限定。因此，軟管卷盤殼體尤其可以繞與重力方向平行延伸的轉動軸線相對于保持設備轉動。

12、有利的是，鎖定裝置包括至少一個第一鎖定元件和至少一個第二鎖定元件，至少一個第一鎖定元件和至少一個第二鎖定元件在鎖定位置中以力鎖合和/或形狀鎖合的方式處于嵌接中，并且至少一個第一鎖定元件和至少一個第二鎖定元件在解鎖位置中解除嵌接。鎖定裝置的如所述設計的結構可以以簡單的方式實現。尤其地，協作的鎖定元件可以被構造成協作的鎖扣或卡扣連接元件。因此，當耦接裝置的協作的耦接元件變為嵌接時，鎖定裝置尤其可以自動地占據鎖定位置。在這種情況下，為了從保持設備上取下軟管卷盤殼體，用戶必須特意地促使鎖定裝置從鎖定位置轉移到解鎖位置中。只有當鎖定裝置占據解鎖位置時，即當鎖定裝置的協作的鎖定元件解除嵌接時，才能實現協作的耦接元件的分開。

13、有利的是，至少一個第一鎖定元件布置或構造在至少一個第一耦接元件上，并且至少一個第二鎖定元件布置或構造在至少一個第二耦接元件上。這種設計方案尤其能夠實現軟管卷盤系統的特別緊湊的結構。以該方式，在耦接裝置的協作的耦接元件彼此處于嵌接中的區域中能夠實現將軟管卷盤殼體鎖定在保持設備上。因此，鎖定裝置的協作的鎖定元件尤其可以防止耦接元件在平行于優先方向的方向上相對彼此發生運動。

14、當至少一個第一鎖定元件被構造成鎖定容納部的形式而至少一個第二鎖定元件被構造成與鎖定容納部相對應的鎖定凸起部的形式或者反過來時，鎖定裝置可以以簡單的方式實現。“反過來”在該意義下意味著，至少一個第一鎖定元件也可以被構造成鎖定凸起部的形式，而至少一個第二鎖定元件被構造為與鎖定凸起部相對應的鎖定容納部的形式。

15、當鎖定容納部被構造為槽的形式時，可以以簡單的方式構成鎖定裝置。

16、有利的是，槽以關于優先方向環繞的環形槽的形式布置或構造在第一耦接元件上。這種設計方案尤其能夠實現的是，使得第一耦接元件以完全沒有能運動的部分的方式實現。因此尤其可以改善軟管卷盤殼體與保持設備之間連接部的穩定性。槽尤其可以關于優先方向在徑向方向上是敞開的。這尤其可以通過兩個在徑向方向上突出的環繞的環形凸起部或環形凸緣來實現。

17、有利的是，槽具有在平行于優先方向的方向上的槽寬度，并且鎖定凸起部的厚度與槽寬度相匹配。這種設計方案尤其能夠實現的是，使鎖定凸起部與槽形的鎖定容納部以形狀鎖合的方式變為嵌接。通過使鎖定凸起部的厚度與槽的槽寬度相匹配，可以最小化鎖定裝置的協作的鎖定元件之間的間隙。因此可以進一步改善軟管卷盤系統的穩定性。尤其地，在鎖定位置中，因此可以最小化軟管卷盤殼體與保持設備之間的相對運動。軟管卷盤殼體與保持設備相對彼此的可能的運動尤其可以通過鎖定裝置的彼此處于嵌接中的鎖定元件的間隙來預定。

18、有利的是，鎖定凸起部以能運動的方式布置或構造在至少一個第二耦接元件上并且能為了將鎖定裝置從鎖定位置轉移到解鎖位置中以及反過來轉移而運動。將能運動的鎖定凸起部布置在至少一個第二耦接元件上尤其改善了對軟管卷盤系統的操作。因此，當用戶例如使至少一個第二耦接元件上的鎖定凸起部運動來釋放鎖定容納部，從而使得鎖定裝置占據解鎖位置時，用戶可以將軟管卷盤從保持設備上取下。現在，用戶可以將軟管卷盤殼體直接從保持設備上取下。為此，用戶無需用保持軟管卷盤殼體的雙手進行圍握，即無需在其他的位置處拿著或抓住軟管卷盤殼體。用戶可以尤其在一個步驟中執行對鎖定裝置的解除鎖定以及對軟管卷盤殼體的抬離。

19、為了在軟管卷盤殼體與保持設備變為嵌接時（即在將耦接裝置的協作的耦接元件變為嵌接時），尤其能夠實現鎖定裝置自動從解鎖位置轉移到鎖定位置中，有利的是，耦接凸起部具有耦接凸起部上側和相對耦接凸起部上側橫向地、尤其是垂直延伸的環繞的背離轉動軸線指向的壁面，并且在壁面與耦接凸起部上側之間的過渡區域中構造有經斜切的環繞的滑動面。例如，以能運動的方式布置在第二耦接元件上的鎖定裝置的鎖定凸起部可以在該滑動面上滑動，并且在協作的耦接元件變為嵌接時從鎖定位置轉移到解鎖位置中，并且然后當協作的耦接元件占據耦接位置時，自動與鎖定容納部進入嵌接狀態。

20、有利的是，滑動面以與鎖定凸起部協作的方式構成，使得在耦接凸起部和耦接容納部變為嵌接時，鎖定凸起部在滑動面上滑動，并且使鎖定凸起部強制地從鎖定位置運動到解鎖位置中。這種運動尤其可以在抵抗復位裝置的作用下進行，該復位裝置將鎖定凸起部保持在鎖定位置，或者對鎖定凸起部從解鎖位置出發自動地加載力，以便將鎖定凸起部從解鎖位置轉移到鎖定位置中。

21、當鎖定裝置包括用于自動將鎖定裝置從解鎖位置轉移到鎖定位置中的復位裝置時，則可以以簡單的方式將鎖定裝置構造成鎖扣或卡扣連接裝置的形式。例如，當軟管卷盤殼體和保持設備通過協作的耦接元件變為嵌接而彼此耦接時，可以如某些實施方式所述，鎖定裝置的鎖定凸起部自動地抵抗復位裝置的作用從鎖定位置偏離。于是，當鎖定裝置的協作的鎖定元件能再次變為彼此嵌接時，復位裝置可以將鎖定凸起部，進而是將整個鎖定裝置再次從解鎖位置轉移到鎖定位置中。例如，當耦接裝置的耦接元件彼此處于嵌接中并且相對彼此取向使得鎖定凸起部可以嵌接到鎖定容納部中可以是這種情況。

22、當復位裝置包括至少一個復位元件時，并且當至少一個第一鎖定元件能抵抗至少一個復位元件的作用地運動以使鎖定裝置從鎖定位置轉移到解鎖位置中時，可以以簡單的方式構成鎖定裝置。復位裝置且尤其是至少一個復位元件例如能夠實現的是，使軟管卷盤殼體在耦接位置中自動地鎖定在保持裝置上，而在此無需用戶用手干預且將任何元件變為彼此嵌接。因此，至少一個復位元件可以使鎖扣或卡扣連接裝置的結構成為可能且尤其使之更為方便。

23、當至少一個復位元件被構造成壓縮彈簧或拉伸彈簧的形式時，可以簡單且廉價地實現復位裝置。

24、有利的是，至少一個第一鎖定元件能在鎖定方向上運動，尤其是能移動，并且鎖定方向相對優先方向或轉動軸線橫向地、尤其是垂直地延伸。尤其地，至少一個第一鎖定元件可以以能移動的方式布置或構造。鎖定方向尤其可以垂直于優先方向或轉動軸線地延伸。通過所述的設計方案，尤其可以構成被用作鎖定裝置的鎖扣或卡扣連接裝置。以所述方式預定鎖定方向，尤其能夠實現的是，當鎖定裝置的協作的鎖定元件處于嵌接中時（即當鎖定裝置占據鎖定位置時），防止協作的耦接元件在優先方向上或平行于轉動軸線松開。換句話說，鎖定方向和優先方向或者說轉動軸線在數學意義上是彼此線性無關的。

25、當至少一個第一鎖定元件被構造成鎖定滑塊的形式時，并且當在鎖定滑塊上構造有把手凹部時，可以以簡單的方式改善對軟管卷盤系統的操作。用戶因此可以以簡單的方式用其兩手中的一只手運動第一鎖定元件，尤其是以便將鎖定裝置從鎖定位置轉移到解鎖位置中，由此使軟管卷盤殼體和保持裝置可以彼此松開。為此，用戶可以例如用一只手的手指嵌接到把手凹部中并運動鎖定滑塊，使其釋放在鎖定位置中與之協作的鎖定容納部。在這種解鎖位置中，通過簡單的變為解除嵌接就可以將耦接裝置的協作的耦接元件彼此分開。

26、為了改善對軟管卷盤系統的操作，有利的是，把手凹部朝向第一耦接元件的方向指向地敞開。因此，用戶尤其可以在與保持裝置耦接的軟管卷盤殼體上方俯身，并然后嵌接到背離軟管卷盤殼體指向的、朝向第一耦接元件指向地敞開的把手凹部中。優選地，鎖定滑塊可以背離轉動軸線地運動，以與鎖定裝置的第二鎖定元件變為解除嵌接。以該方式，用戶可以在拉動中拿住軟管卷盤殼體并運動鎖定滑塊，尤其是在抵抗復位裝置的作用下，并且然后將解除鎖定的軟管卷盤殼體從保持設備上抬離。

27、有利的是，至少一個第一鎖定元件的朝向至少一個第二鎖定元件的方向指向的端側棱邊以背離至少一個第一鎖定元件指向的方式凹狀拱曲。這種設計方案尤其能夠實現的是，使得端側棱邊被構造成使其在鎖定位置中面式貼靠在第二鎖定元件的同心于優先方向或轉動軸線延伸的凸狀拱曲的側面上。該側面尤其可以是槽形的鎖定容納部的槽底部。以該方式可以實現在耦接位置中軟管卷盤殼體在保持裝置上特別穩定的連接且可靠的鎖定。

28、當鎖定裝置僅包括一個第一鎖定元件時，可以使軟管卷盤系統尤其容易操作且構造廉價。“僅一個第一鎖定元件”在該意義下意味著，僅設置唯一的第一鎖定元件。用戶于是只需將該第一鎖定元件和與該第一鎖定元件協作的第二鎖定元件變為解除嵌接，以便可以將軟管卷盤殼體從保持裝置移除。

29、為了改善軟管卷盤系統的穩定性，并且尤其是使與保持裝置耦接的軟管卷盤殼體特別安全地保持在耦接位置中，有利的是，鎖定裝置包括兩個第一鎖定元件，并且這兩個第一鎖定元件關于優先方向彼此正好相反地對置布置或構造。尤其地，兩個第一鎖定元件可以借助復位裝置以該方式預緊并保持在相互接近的位置中。相互接近并不意味著兩個第一鎖定元件發生接觸，而是被理解為，在鎖定位置中兩個第一鎖定元件彼此的間距最小。

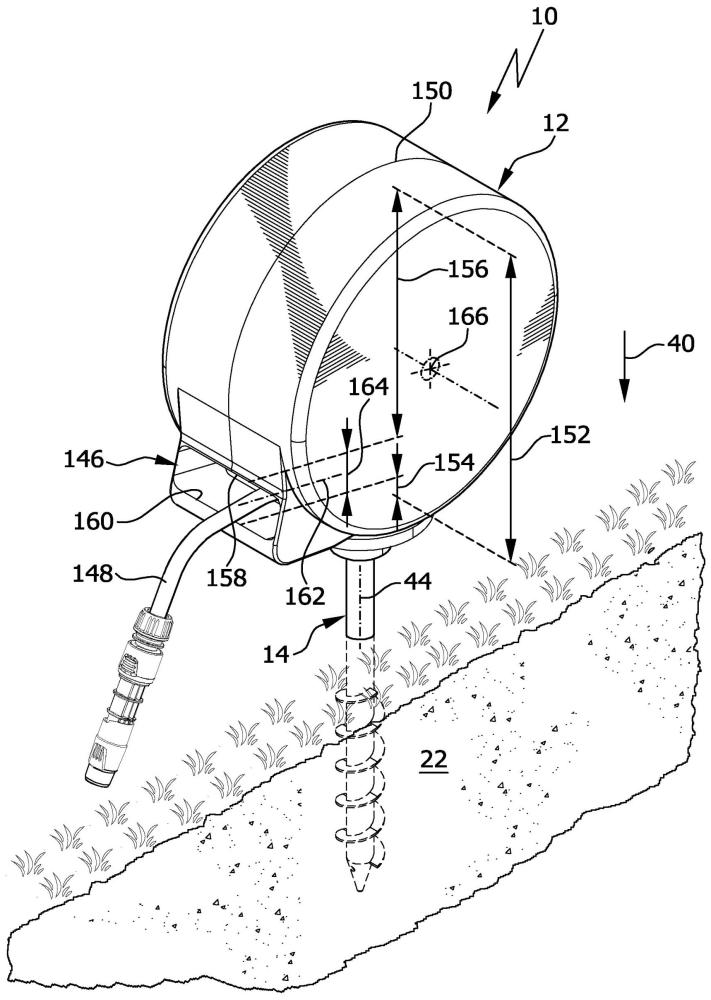

30、根據另外的優選的實施方式可以設置的是，尤其是在開頭所述類型的軟管卷盤系統中，在軟管卷盤殼體上也構造有軟管出口開口，軟管卷盤殼體在按規定使用時限定了平行于重力方向的軟管卷盤殼體高度，該軟管卷盤殼體高度限定為軟管卷盤殼體的殼體上側與殼體下側之間的殼體間距，并且軟管出口開口與殼體下側的第一間距小于軟管出口開口與殼體上側的第二間距。

31、以所述方式構造具有軟管出口開口的軟管卷盤殼體，尤其能夠實現從容納于軟管卷盤殼體內的軟管卷盤上退卷軟管，并且在此盡可能施加較小的作用于軟管卷盤殼體的傾翻力矩。軟管出口開口以所述方式定位得更靠近軟管卷盤殼體的下側而不是其上側。如果軟管卷盤殼體利用其下側與保持設備在耦接位置中耦接，則在從軟管卷盤殼體中拉出軟管時，施加于軟管卷盤殼體上的傾翻力矩將顯著小于傳統的軟管卷盤系統中的傾翻力矩（例如在wo?2020/169232?a1中描述的軟管卷盤系統）。通過所提出的軟管出口開口在軟管卷盤殼體上的定位，因此尤其也可以改善軟管卷盤殼體與保持設備在耦接位置中的連接的穩定性，尤其是當軟管卷盤殼體套裝到保持設備上時（即當其沿重力方向被定位在保持設備上方時）。

32、優選地，第一間距具有的值最多相當于軟管卷盤殼體高度的約50%。因此，在該設計方案中，軟管出口開口被定位在軟管卷盤殼體的下半部中。軟管出口開口越靠近在殼體下側定位，在從軟管卷盤殼體中拉出軟管時作用于軟管卷盤殼體上的拉出力矩就越小。

33、優選地，第一間距具有的值最多相當于軟管卷盤殼體高度的約30%。第一間距的值越小，當從軟管卷盤殼體中拉出軟管時，作用于與軟管卷盤殼體耦接的保持設備上的力就越小。

34、優選地，該間距具有的值最多相當于軟管卷盤殼體高度的約20%。通過這種設計方案，可以進一步減少作用于軟管卷盤殼體和用于將軟管卷盤殼體與保持設備耦接起來的耦接裝置上的力。

35、有利的是，軟管出口開口限定了軟管出口平面，并且殼體下側平行于軟管出口平面地延伸。當軟管出口開口被構造成縫隙式，并且縫隙的優先方向平行于殼體下側地延伸時，則軟管出口開口尤其可以限定軟管出口平面。換句話說，在軟管卷盤系統的按規定使用的情況下，軟管出口開口在橫向于重力方向的方向上的延伸大于軟管出口開口的平行或基本上平行于重力方向或軟管卷盤系統的優先方向的寬度。

36、根據另外的優選的實施方式可以設置的是，軟管卷盤系統包括軟管卷盤，并且軟管卷盤以能繞軟管卷盤轉動軸線扭轉的方式布置或構造在軟管卷盤殼體內。軟管卷盤尤其可以用于收卷軟管，尤其是軟水管或也可以用于收卷纜線，并將其收卷并保護性地存放在軟管卷盤殼體內。根據需要，可以通過軟管出口開口將軟管或纜線從軟管卷盤殼體中拉出，更確切地說達到用戶所期望的或所需的長度。

37、有利的是，軟管卷盤轉動軸線在軟管卷盤系統的按規定使用中相對重力方向橫向地、尤其是垂直地延伸。這種設計方案尤其能夠實現的是，使軟管卷盤殼體在使用時以及即使是在與保持設備分開存放時的空間需求最小化。

38、有利的是，軟管卷盤轉動軸線相對轉動軸線橫向地、尤其是垂直地延伸。這種設計方案尤其具有的優點是，通過軟管出口開口從軟管卷盤殼體中拉出軟管或纜線，不一定必定有導致軟管卷盤殼體繞轉動軸線相對于保持設備轉動的轉矩被施加到軟管卷盤殼體上。因此軟管卷盤殼體相對于保持設備的轉動以及從軟管卷盤殼體中退卷或拉出軟管可以以簡單且安全的方式彼此無關地實現。

39、有利的是，軟管出口開口在軟管卷盤殼體上被布置或構造在軟管卷盤轉動軸線與第二耦接元件之間的區域中。將軟管出口開口定位在軟管卷盤轉動軸線與第二耦接元件之間的區域內，尤其有助于改善軟管卷盤系統在使用時的穩定性。軟管出口開口越靠近第二耦接元件布置或構造，則當通過軟管出口開口從軟管卷盤殼體中拉出軟管時，作用于軟管卷盤殼體進而也使作用于耦接裝置上的傾翻力就越小。

40、對軟管卷盤系統的操作尤其可以通過如下方式來改善，即，軟管卷盤包括用于自動收卷軟管的拉入機構。拉入機構可以在收卷軟管時為用戶提供支持。通過軟管出口開口從軟管卷盤殼體中拉出的軟管可以自動收卷。拉入機構尤其可以具有阻鎖器，以便防止軟管意外收卷。

41、有利的是，軟管出口開口布置或構造成關于優先方向更靠近第二耦接元件而不是軟管卷盤轉動軸線。軟管出口開口越靠近第二耦接元件地布置或構造，則在從軟管卷盤殼體中拉出軟管時作用于軟管卷盤殼體進而是作用于在耦接位置中將軟管卷盤殼體和保持設備耦接起來的耦接裝置的轉矩或傾翻力矩就越小。

42、根據另外的優選的實施方式可以設置的是，保持設備被構造成壁掛支架的形式或地釘支架的形式。保持設備尤其可以也僅包括至少一個第一耦接元件。如前所述，該至少一個第一耦接元件于是可以以期望的方式精確地定位并緊固在使用中需要軟管卷盤殼體的地方。例如，壁掛式保持部可以用于將軟管卷盤殼體以限定的方式緊固在墻壁上。當軟管卷盤殼體需要在不同位置處，例如花園中時，尤其可以使用地釘支架。地釘支架可以以簡單的方式定位并錨定在花園地面中的應當定位軟管卷盤殼體并需要軟管或纜線的地方。

43、有利的是，地釘支架包括地釘，其具有用于錨定在地面中的第一端部和布置或構造有至少一個第一耦接元件的第二端部。這種地釘支架尤其可以兩件式構成。因此，地釘和至少一個第一耦接元件可以由不同的材料制成。地釘和至少一個第一耦接元件尤其可以以力鎖合和/或形狀鎖合和/或材料鎖合的方式彼此連接。可選地，整合式構成的地釘支架、尤其是整體式構成的地釘支架也有助于改善軟管卷盤系統的穩定性。

44、有利的是，地釘限定了地釘縱向軸線，并且地釘縱向軸線限定了優先方向。這種設計方案尤其具有的優點是，轉動軸線也可以由地釘縱向軸線限定。因此，在這種設計方案中，軟管卷盤殼體可以繞地釘縱向軸線相對于地釘支架扭轉。這就能夠實現對軟管卷盤系統的優化的操作。軟管因此可以關于優先方向進而也是關于地釘縱向軸線徑向在任意方向上從軟管卷盤殼體中拉出。

45、當壁掛支架和/或地釘支架一件式、尤其是整體式構成時，軟管卷盤系統可以特別穩定地構成。

46、根據另外的優選實施方式可以設置的是，尤其是在開頭所述類型的軟管卷盤系統中，保持設備至少兩件式構成，并且包括第一保持設備部件和至少一個第二保持設備部件，第一保持設備部件和至少一個第二保持設備部件在至少一個保持位置中彼此連接，并且能從保持位置變為存放位置以及反過來，耦接裝置的至少一個第一耦接元件布置或構造在第一保持設備部件上，而至少一個第二保持設備部件被構造成用于錨定在地面中或固定安置在墻壁上。

47、這種軟管卷盤系統尤其能夠實現的是，在不需要時將軟管卷盤系統緊湊且節省空間地存放。為此，保持設備可以從保持位置轉移到存放位置中。在存放位置中，保持設備的協作的保持設備部件以與在保持位置中不同的方式取向或彼此分開。尤其是在保持位置中例如利用其縱向軸線相互橫向定向的保持設備部件將可以彼此平行取向。在壁掛支架中，這尤其具有的優點是，使得保持設備部件（例如第二保持設備部件）可以緊固在墻壁上，而第一保持設備部件可以在保持位置中橫向地、尤其是垂直地從墻壁突出，以此可以將軟管卷盤殼體套裝到第一保持設備部件上并與布置或構造在第一保持設備部件上的第一耦接元件變為嵌接。如果不需要軟管卷盤系統，則可以例如如上文已經解釋地將軟管卷盤殼體從保持設備上取下。然后，可以將第一保持設備部件與至少一個第二保持設備部件分開或相對于該至少一個保持設備部件運動，以便使它們相對彼此以另一方式取向。例如，保持設備部件可以鉸接式彼此連接，以便以簡單且限定的方式使其從保持位置轉移到存放位置中以及反過來轉移。尤其是在鉸接式的連接部可以有選擇地以能松開的方式或不能松開的方式構成的情況下，可以設置相應的鎖止部件，以便將保持設備鎖定在保持位置中。這可以尤其以如下方式進行，即，使得保持設備的保持設備部件在保持位置中不能相對彼此運動，在此，尤其可以使用阻擋元件或鎖止元件，它們防止相對運動，例如保持設備部件相對彼此的相對運動，例如移動運動和/或轉動運動。

48、有利的是，第一保持設備部件和至少一個第二保持設備部件在存放位置中彼此分開或相對彼此以與在至少一個保持位置中不同的方式取向。當軟管卷盤殼體從保持設備上移除時，分開能夠以簡單的方式實現將第一保持設備部件從至少一個第二保持設備部件上移除。例如，因此可以將可能造成對人員碰撞或傷害的從墻壁突出的第一保持設備部件從至少一個第二保持設備部件上取下。但也能想到的時，保持設備部件在存放位置中和在保持位置中相對彼此以不同方式取向。例如，它們可以鉸接式彼此連接，其中，于是，在保持位置中橫向地從第二保持設備部件突出的第一保持設備部件可以向下折疊，即樞轉了例如90°或約90°的角度，從而使得這些保持設備部件的縱向軸線在存放位置中彼此平行延伸，尤其是重合。

49、有利的是，第一保持設備部件和至少一個第二保持設備部件鉸接式彼此連接。尤其地，它們可以以能樞轉和/或能移動的方式彼此支承。這種設計方案尤其能夠實現的是，使保持設備在存放位置中的空間需求相比在保持位置中時最小化。尤其是因此在第二保持設備部件被牢固裝配在墻壁上的情況下，第一保持設備部件可以折起并例如在存放位置中平行于墻壁取向。因此可以最小化對用戶造成的受傷風險，這是因為在取下軟管卷盤殼體的情況下，第一保持設備部件即使存在也只略微從墻壁突出。當保持設備部件不能彼此松開時，鉸接式的連接尤其具有優點的是，使得第一保持設備部件不會丟失，并且總是剛好位于需要它的地方，即位于至少一個第二保持設備部件上。

50、有利的是，保持設備包括用于在保持位置中以力鎖合和/或形狀鎖合的方式將第一保持設備部件和第二保持設備部件連接起來的連接裝置。利用這種連接裝置可以以簡單且限定的方式將保持設備部件連接起來或相對彼此取向，使得保持設備可以占據保持位置并可以在該保持位置中承載或保持軟管卷盤殼體。

51、當連接裝置包括協作的第一和第二連接元件，這些連接元件一方面布置或構造在第一保持設備部件上而另一方面布置或構造在至少一個第二保持設備部件上并在連接位置中以力鎖合和/或形狀鎖合的方式彼此處于嵌接中時，可以簡單的方式將協作的保持設備部件彼此連接起來。因此，保持設備可以以簡單的方式通過如下方式從存放位置轉移到保持位置中，即，將彼此協作的連接元件以力鎖合和/或形狀鎖合的方式變為嵌接。

52、當第一和第二連接元件被構造成連接凸起部和與之對應的連接容納部的形式時，則連接裝置可以以簡單且廉價的方式實現。第一和第二連接元件可以有選擇地布置或構造在協作的保持設備部件上。尤其地，在一個保持設備部件上既可以布置或構造連接凸起部也可以布置或構造連接容納部。連接容納部尤其也可以布置或構造在連接凸起部上，以便實現保持設備部件在保持位置中的特別好的且安全的連接。

53、當連接凸起部被構造成鉤的形式時并且當對應的連接容納部被構造成細長延伸的容納縫隙的形式時，則可以快速且簡單地將協作的保持設備部件彼此連接起來。通過鉤和與該鉤協作的容納縫隙尤其可以特別好地吸收在使用軟管卷盤系統時作用于保持設備部件上的力，尤其是轉矩。保持設備部件的耦接因此尤其是非常簡單的，這是因為只需將鉤掛入容納縫隙中即可將保持設備部件彼此連接起來。

54、優選地，連接凸起部布置或構造在第一保持設備部件上或第二保持設備部件上。當連接凸起部布置或構造在第一保持設備部件上時，則可以最小化對用戶造成的受傷風險，這是因為連接凸起部在分開協作的保持設備部件后例如不會從緊固在墻壁上的第二保持設備部件上突出，并因此不會掛住人員并使其受傷。

55、有利的是，連接容納部包括用于導入相對應的連接凸起部的導入區域以及用于與對應的連接凸起部以力鎖合和/或形狀鎖合的方式變為嵌接的保持區域。這種設計尤其能夠實現的是，通過兩次在線性無關的方向上所作的相對運動來使保持設備部件變為彼此嵌接。例如，保持設備部件可以相向運動以將連接凸起部導入到導入區域中，并然后沿橫向于所述的導入方向的方向運動，尤其是移動，以從導入區域轉移到保持區域中。這種連接容納部尤其可以被構造成鎖孔狀，以便容納紐扣狀的連接凸起部，這些連接凸起部可以被推入導入區域中。如果紐扣狀的連接凸起部例如具有環繞的環形槽，則連接凸起部可以運動到保持區域中，其中，保持區域的彼此指向的邊緣可以嵌接到連接凸起部上的槽中，以便在協作的連接元件之間建立安全的連接部。

56、有利的是，連接容納部被構造成在板狀的區段上的缺口的形式，并且連接凸起部包括容納槽，在連接位置中，缺口的限界邊緣嵌接到容納槽中。以該方式可以可靠地將保持設備的保持設備部件彼此耦接。將協作的連接元件變為嵌接是能快速且簡單實現的，尤其是在無需使用諸如螺絲刀或扳手的工具的情況下實現。

57、為了在保持位置中實現協作的保持設備部件的盡可能穩定的連接，有利的是，連接裝置包括至少兩個第一連接元件和至少兩個第二連接元件。

58、優選地，第一保持設備部件包括保持板，至少一個第一耦接元件以力鎖合和/或形狀鎖合和/或材料鎖合的方式保持在保持板上。例如，為此，保持板可以設有凸起部或凹部，這些凸起部或凹部將嵌接到第一耦接元件上的相對應的凹部或凸起部中，以便例如實現保持板與至少一個第一耦接元件之間的形狀鎖合的連接。例如，第一耦接元件可以由兩個部件形成，這兩個部件可以與保持板以力鎖合和/或形狀鎖合和/或材料鎖合的方式變為嵌接，并且此外還可以以力鎖合和/或形狀鎖合和/或材料鎖合的方式彼此耦接。因此可以實現第一保持設備部件與至少一個第一耦接元件之間的特別好的且安全的連接。

59、有利的是，保持設備部件包括兩個彼此傾斜的區段，并且在兩個區段中的每個區段上都布置或構造有至少兩個連接元件。例如，第一保持設備部件可以被構造成l形，其具有兩個相對彼此傾斜90°的連接區段。如果在兩個區段中的每個區段上都布置或構造有至少兩個連接元件，則這些連接元件可以與至少一個第二保持設備部件上的對應的連接元件變為嵌接。這就能夠實現有選擇地將第一保持設備部件的其中一個區段或另一區段與至少一個第二保持設備部件變為嵌接。因此，例如，呈l形的第一保持設備部件可以利用短側邊和長側邊與第二保持設備部件以如下方式耦接，即，使得在保持位置中讓短側邊與第二保持設備部件處于嵌接中，而在存放位置中讓長側邊與之處于嵌接中。為了將保持設備從保持位置轉移到存放位置以及反過來轉移，將保持設備部件變為解除嵌接，并然后再次變為嵌接，但此時第二保持設備部件與第一保持設備部件的兩個區段的另一區段耦接。

60、根據另外的優選的實施方式可以設置的是，第一保持設備部件和至少一個第二保持設備部件能在至少兩個不同的保持位置中變為彼此耦接。這尤其能夠實現的是，使第一保持設備部件在與被構造成壁掛支架的形式并被緊固在墻壁上的第二保持設備部件的保持位置中從最大突出的取向轉移到最小突出的取向。例如，在保持位置中，折彎的、尤其是呈l形的保持設備部件的短側邊可以與第二保持設備部件耦接，而在存放位置中則是該保持設備部件的長側邊可以與之耦接。

61、當至少一個第一耦接元件和至少一個第二耦接元件由塑料構成時，可以廉價地構成軟管卷盤系統。尤其是耦接元件可以通過注塑成型制造。

62、為了實現盡可能穩定的軟管卷盤系統，有利的是，保持設備全部或部分地由金屬材料構成。尤其地，該金屬材料可以是工具鋼。該工具鋼可以被涂漆或經粉末涂層，以便最小化腐蝕風險。尤其地，第一保持設備部件和至少一個第二保持設備部件可以由相同的或不同的金屬材料構成。

63、為了對軟管卷盤系統進行操作，有利的是，軟管卷盤殼體由塑料構成。因此可以減輕軟管卷盤系統的重量，這對用戶和對軟管卷盤系統的運輸都有利。

64、為了進一步改善軟管卷盤系統的穩定性，有利的是，至少一個第二耦接元件一體式、尤其是整體式成形到軟管卷盤殼體上。因此，還可以簡化對軟管卷盤系統的裝配，這是因為至少一個第二耦接元件無需通過一個或多個附加的裝配步驟與軟管卷盤殼體連接。

65、有利的是，至少一個第一耦接元件被兩件式構成，并且包括第一和第二耦接元件部件，并且第一和第二耦接元件部件以力鎖合和/或形狀鎖合和/或材料鎖合的方式彼此連接。例如，它們可以彼此擰接、鎖扣或粘接。焊接也是可能的。如前所述，至少一個第一耦接元件的兩件式的構造方案具有的優點是，使它附加地能夠實現與第一保持設備部件的改善的力鎖合和/或形狀鎖合的連接。

66、為了減少對軟管卷盤系統的設計耗費和制造耗費，有利的是，第一耦接元件部件和第二耦接元件部件相同地構造。

67、根據另外的優選的實施方式，軟管卷盤系統包括軟管。尤其地，軟管可以是軟水管。也能想到使用壓縮空氣軟管。軟管卷盤系統原則上也可以用于任何類型的電纜線。

68、優選地，軟管能收卷在軟管卷盤上。這尤其能夠實現的是，使軟管在需要時從軟管卷盤殼體中拉出，并當不再需要時，重新收卷在軟管卷盤上，并以該方式緊湊地存放在軟管卷盤殼體中。
