本發明涉及零件設備檢測，尤其涉及一種制冷設備零件生產中取樣檢測裝置。

背景技術：

1、制冷設備通常包括冰箱、冰柜以及空調等，其均為各零部件進行配裝組合而成，其零件的加工生產為在工廠車間大批量進行，零件在各環節中的流通通常是通過流水線，流水線通過皮帶傳動機進行輸送，為了保證設備的質量，需要對皮帶傳動機上的零件進行取樣檢測。

2、現有的取樣檢測時，一般是通過檢測人員從皮帶傳動機上拿取零件，而皮帶傳動機具有一定的寬度與高度，人員站在皮帶傳動機旁拿取零件時，人員的手臂長度一定，無法對皮帶傳動機上遠離人員一側的零件進行拿取，從而降低零件取樣檢測效果。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的無法對皮帶傳動機上遠離人員一側的零件進行拿取，從而降低零件取樣檢測效果的缺點，而提出的一種制冷設備零件生產中取樣檢測裝置。

2、為了實現上述目的，本發明采用了如下技術方案：

3、設計一種制冷設備零件生產中取樣檢測裝置，包括第一支撐架，所述第一支撐架的上端固定連接有第一電動伸縮桿，所述第一電動伸縮桿的伸縮端上固定連接有導向機構，所述第一支撐架上固定連接有第二支撐架，所述第二支撐架的上端固定連接有導料架，所述導料架的一側固定連接有檢測臺；

4、所述導向機構包括固定板，所述固定板固定連接所述第一電動伸縮桿的伸縮端，所述固定板的一端轉動連接有固定框，所述固定框上沿長度方向等間距轉動連接有若干轉動柱，所述固定框上固定連接有第一彈簧，所述第一彈簧的一端固定連接至所述固定板上，所述固定框朝所述導料架方向傾斜設置。

5、優選的，所述導料架的進口上連接有防偏機構，所述防偏機構包括第一安裝板，所述第一安裝板固定連接至所述導料架上，所述第一安裝板上固定連接有電機，所述電機的輸出端固定連接有轉動輥，所述導料架上開設有第一通孔，所述第一通孔與所述轉動輥相配合。

6、優選的，所述轉動輥上套接有彈性套。

7、優選的，所述導料架的底端連接有推料機構，所述推料機構包括轉動板，所述導料架的底端開設有第二通孔，所述轉動板轉動連接至所述第二通孔上，所述導料架的底端固定連接有第二安裝板，所述第二安裝板上轉動連接有用于帶動所述轉動板轉動的第二電動伸縮桿。

8、優選的，所述轉動板的上端沿長度方向等間距連接有若干減速條。

9、優選的，所述導料架內靠近所述檢測臺的一側固定連接有緩沖機構，所述緩沖機構包括緩沖板，所述緩沖板的一側轉動連接至所述導料架上，所述緩沖板上固定連接有第二彈簧，所述第二彈簧的一端固定連接至所述導料架上。

10、優選的，所述緩沖板上固定連接有防撞墊。

11、本發明提出的一種制冷設備零件生產中取樣檢測裝置，有益效果在于：

12、通過皮帶輸送機皮帶上的零件與轉動柱之間發生相對滑動，零件沿固定框的長度方向滑動，零件滑動至固定板的端部時掉落至導料架內，固定框與轉動柱配合后對皮帶輸送機皮帶上同一水平的零件進行導向，使得遠離人員一側的零件在固定框的導向下進入導料架內，對皮帶傳動機上遠離人員一側的零件進行導向取樣，從而提高零件取樣檢測效果。

技術特征：

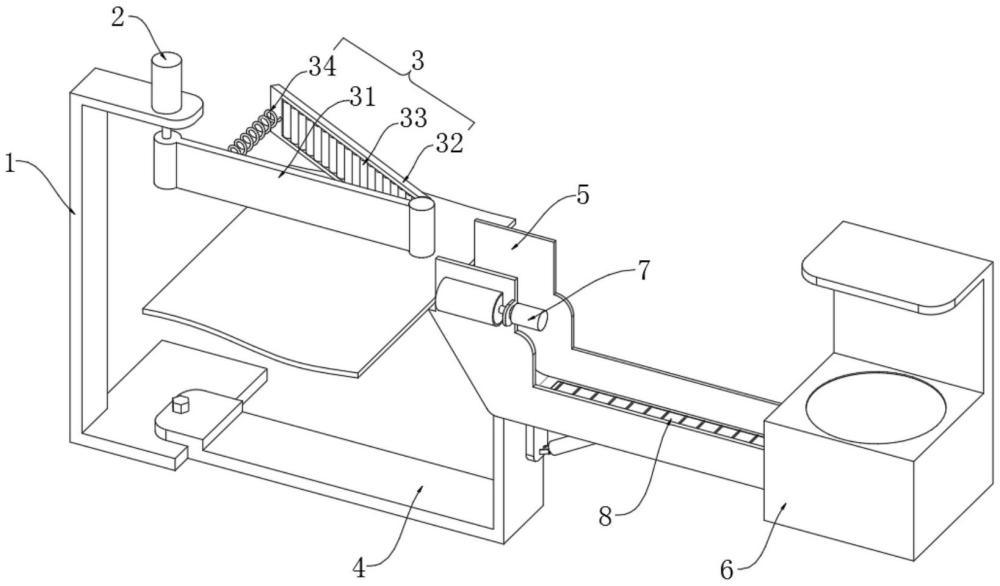

1.一種制冷設備零件生產中取樣檢測裝置，其特征在于，包括第一支撐架(1)，其中：

2.根據權利要求1所述的制冷設備零件生產中取樣檢測裝置，其特征在于，所述導料架(5)的進口上連接有防偏機構(7)，所述防偏機構(7)包括第一安裝板(71)，所述第一安裝板(71)固定連接至所述導料架(5)上，所述第一安裝板(71)上固定連接有電機(72)，所述電機(72)的輸出端固定連接有轉動輥(73)，所述導料架(5)上開設有第一通孔(74)，所述第一通孔(74)與所述轉動輥(73)相配合。

3.根據權利要求2所述的制冷設備零件生產中取樣檢測裝置，其特征在于，所述轉動輥(73)上套接有彈性套(75)。

4.根據權利要求1所述的制冷設備零件生產中取樣檢測裝置，其特征在于，所述導料架(5)的底端連接有推料機構(8)，所述推料機構(8)包括轉動板(81)，所述導料架(5)的底端開設有第二通孔(82)，所述轉動板(81)轉動連接至所述第二通孔(82)上，所述導料架(5)的底端固定連接有第二安裝板(84)，所述第二安裝板(84)上轉動連接有用于帶動所述轉動板(81)轉動的第二電動伸縮桿(85)。

5.根據權利要求4所述的制冷設備零件生產中取樣檢測裝置，其特征在于，所述轉動板(81)的上端沿長度方向等間距連接有若干減速條(83)。

6.根據權利要求1所述的制冷設備零件生產中取樣檢測裝置，其特征在于，所述導料架(5)內靠近所述檢測臺(6)的一側固定連接有緩沖機構(9)，所述緩沖機構(9)包括緩沖板(91)，所述緩沖板(91)的一側轉動連接至所述導料架(5)上，所述緩沖板(91)上固定連接有第二彈簧(92)，所述第二彈簧(92)的一端固定連接至所述導料架(5)上。

7.根據權利要求6所述的制冷設備零件生產中取樣檢測裝置，其特征在于，所述緩沖板(91)上固定連接有防撞墊(93)。

技術總結
本發明涉及零件設備檢測技術領域，尤其是一種制冷設備零件生產中取樣檢測裝置，第一電動伸縮桿的伸縮端上固定連接有導向機構，第一支撐架上固定連接有第二支撐架；導向機構包括固定板，固定板固定連接第一電動伸縮桿的伸縮端，固定板的一端轉動連接有固定框，固定框上沿長度方向等間距轉動連接有若干轉動柱，固定框上固定連接有第一彈簧，第一彈簧的一端固定連接至固定板上，固定框朝導料架方向傾斜設置。本發明通過固定框與轉動柱配合后對皮帶輸送機皮帶上同一水平的零件進行導向，使得遠離人員一側的零件在固定框的導向下進入導料架內，對皮帶傳動機上遠離人員一側的零件進行導向取樣，從而提高零件取樣檢測效果。

技術研發人員：傅金堅
受保護的技術使用者：杭州金貿制冷設備有限公司
技術研發日：
技術公布日：2025/4/24
