本發明屬于充電樁，涉及一種充電樁槍線回收裝置及方法。

背景技術：

1、隨著全球經濟的快速發展，化石能源（如石油、煤炭、天然氣）的消耗速度日益加快，其儲量也在不斷減少。石油作為不可再生能源，儲量逐漸減少，而電力能源的來源更為廣泛，包括可再生能源（如太陽能、風能、水能）和傳統能源（如煤炭、天然氣）等多種方式，使得電力能源在供應穩定性上更具優勢。電動汽車以電能作為動力來源，發展電動汽車并配套充/換電站，有助于降低對進口石油的依賴，優化國家能源結構，提高能源供應的穩定性和安全性。

2、充電樁槍線，作為新能源車的動力輸入源，其操作便利性，直接影響用戶的充電體驗感。為滿足不同車輛的充電需求，在充電結束后，充電樁槍線面臨以下狀況：1）充電樁槍線直接仍在地上；2）充電樁槍線固定在充電樁槍座上，因操作不規范，導致槍線存在被壓迫，以及與地面磨損的風險，此外大功率充電樁的槍線較笨重，力氣小的客戶不便于操作。

技術實現思路

1、針對現有技術存在的不足，本發明的目的在于提供一種充電樁槍線回收裝置及方法，在充電完成需要收納充電樁槍線時，伸縮組件或傳動組件控制槍線支撐桿進行轉動，槍線支撐桿在轉動過程中將充電樁槍線進行旋轉，有效減少充電槍槍線拖地磨損或直接仍在地上的情況；在充電前需要釋放充電樁槍線時，伸縮組件或傳動組件控制槍線支撐桿進行反向轉動，便于力氣小的客戶操作；伸縮組件和傳動組件采用齒輪嚙合進行轉動，傳動精度高解決傳動延時的技術問題。

2、為了實現上述目的，本發明采用如下技術方案：

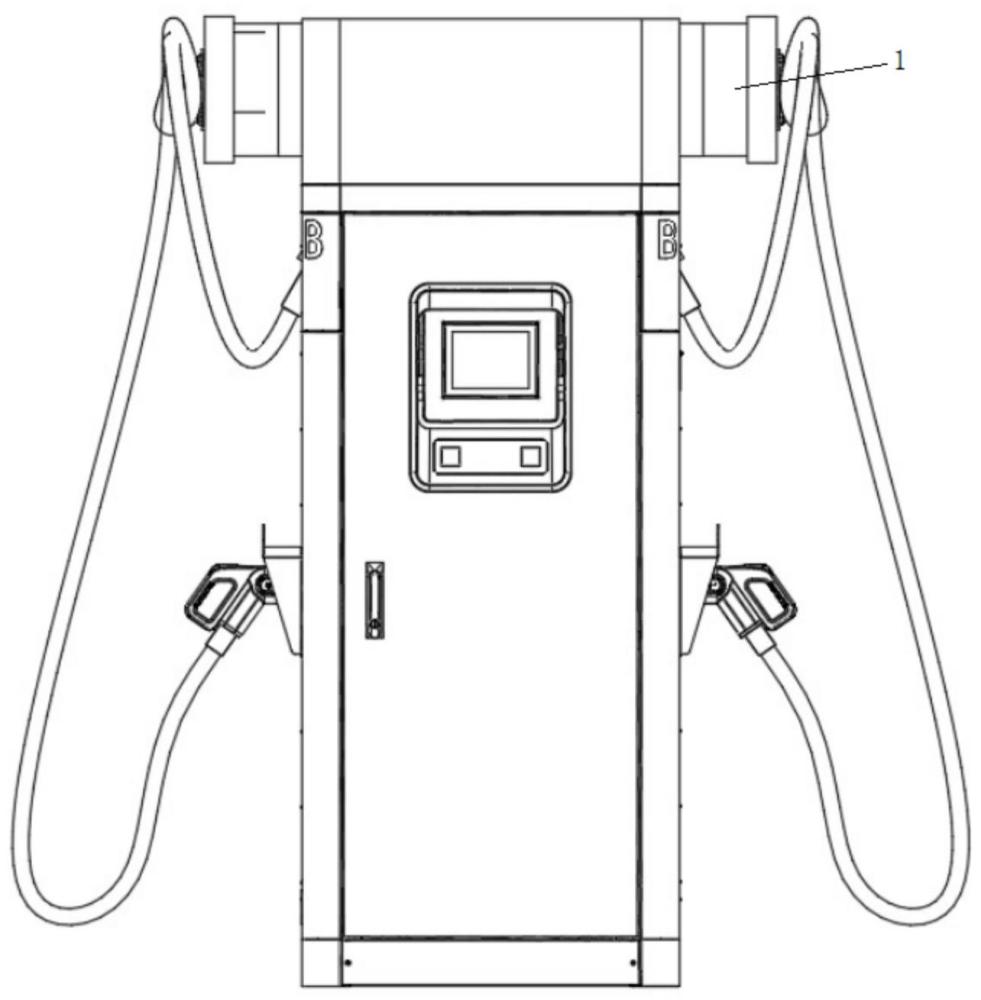

3、本發明提供一種充電樁槍線回收裝置，包括伸縮組件、轉軸、傳動齒輪、支撐件和傳動組件；所述傳動組件固定安裝在充電樁上端，所述傳動齒輪套設在轉軸外部與傳動組件相互嚙合，所述轉軸兩端穿過支撐件與伸縮組件固定連接，所述伸縮組件遠離傳動齒輪的一側設置有槍線支撐桿，所述傳動組件內設置有第一電機，所述伸縮組件內設置有第二電機，第一電機或第二電機旋轉槍線支撐桿，所述槍線支撐桿用于纏繞充電樁槍線。

4、進一步地，所述伸縮組件還包括轉軸支撐座、第三齒輪、第四齒輪、底座轉盤、第一旋轉單元、第二旋轉單元；多個所述旋轉支撐座固定安裝在充電樁兩側，所述底座轉盤設置在旋轉支撐座一側，第四齒輪設置在旋轉支撐座另一側，所述第三齒輪設置在第四齒輪靠近傳動組件一側，與第四齒輪相互嚙合，所述第三齒輪安裝在第二電機輸出軸上，所述第一旋轉單元設置在底座轉盤靠近第四齒輪一側，所述第二旋轉單元設置在底座轉盤另一側，所述第一旋轉單元與第二旋轉單元通過連接件固定連接，傳動件穿過旋轉支撐座一端與第四齒輪固定連接，另一端與第一旋轉單元固定連接。

5、進一步地，所述第一旋轉單元包括連桿和轉軸連桿；所述傳動件設置在轉軸連桿一側，所述連桿設置在轉軸連桿另一側，所述傳動件與轉軸連桿固定連接，所述轉動連桿與連桿通過連接件過盈連接。

6、進一步地，所述第二旋轉單元包括從動連桿、主動連桿、轉盤；

7、所述主動連桿、從動連桿和槍線支撐桿由內而外設置在轉盤一側，所述轉盤設置在底座轉盤遠離第一旋轉單元的一側，通過輸送軸與底座轉盤連接，所述從動連桿上設置有第一通孔和第二通孔，所述主動連桿兩端設置有第三通孔和第四通孔，連接件穿過第一通孔與第三通孔固定連接，連接件依次穿過第二通孔、第四通孔、轉盤、底座轉盤與第一旋轉單元固定連接。

8、進一步地，所述底座轉盤上設置有弧形凹槽，所述轉盤上設置有直線型凹槽。

9、進一步地，所述傳動組件還包括主動齒輪，所述第一齒輪套設在第一電機輸出軸上，所述主動齒輪與從動齒輪相互嚙合，從動齒輪和蝸輪套設在滾軸兩端，所述蝸輪與蝸桿相互嚙合，所述滾軸和蝸桿均穿過安裝架，第一齒輪安裝在蝸桿一端，且位于安裝架一側與第二齒輪相互嚙合，所述第二齒輪與傳動齒輪相互嚙合。

10、進一步地，所述支撐件包括軸承蓋和軸承支架；所述軸承支架固連在充電樁上端，所述軸承蓋設置在軸承支架上端，所述軸承蓋朝下一側設置有第一通孔，所述軸承支架朝上一側設置有第二通孔，所述第一通孔和第二通孔相連與轉軸相適配。

11、進一步地，所述槍線支撐桿固定安裝在從動連桿的外側，所述從動連桿隨第二電機的轉動方向進行打開或閉合。

12、進一步地，所述連接件為插銷。

13、本發明還提供了一種充電樁槍線回收方法，基于上述充電樁槍線回收裝置，包括以下步驟：傳動組件固定安裝在充電樁上端，傳動齒輪套設在轉軸上，與傳動組件相互嚙合，轉軸兩端穿過支撐件與伸縮組件固定連接；第一電機或第二電機提供動力使槍線支撐桿進行旋轉；需要收納充電樁槍線時，第一電機或第二電機旋轉使槍線支撐桿卷起充電樁槍線；需要釋放充電樁槍線時，第一電機或第二電機反向旋轉使槍線支撐桿釋放充電樁槍線。

14、與現有技術相比，本發明具有以下有益的技術效果：

15、本發明一種充電樁槍線回收裝置，通過伸縮組件可以滿足不同重量、不同規格充電樁槍線進行纏繞，既滿足充電便利性，又能降低充電樁槍線因拖地而引起的磨損，伸縮組件和傳動組件采用齒輪進行傳動，齒輪傳動精度高可解決傳動延時的問題。

16、本發明一種充電樁槍線回收裝置，伸縮組件的連桿和轉軸連桿可根據實際需求進行調整，使得充電樁槍線回收裝置能夠適應不同重量和規格的槍線，通過改變連桿的參數，可以調整槍線伸縮的速度、力度和行程，以滿足不同槍線的纏繞需求。對于較重的充電樁槍線，可以增加連桿的長度或調整角度，以提供更大的推力或拉力，確保槍線能夠纏繞在槍線支撐桿上。

17、本發明一種充電樁槍線回收裝置，控制第二電機頻率，使得連桿和從動連桿產生不同的位移量，位移量越大槍線支撐桿圍成圓形的直徑越大，則充電樁槍線纏繞在槍線支撐桿的長度越多。

18、本發明一種充電樁槍線回收裝置，第三齒輪套設在第二電機輸出軸上，第三齒輪與第四齒輪相互嚙合，第四齒輪通過傳動件使連桿在底座轉盤上進行滑動，連桿在滾動過程中通過主動連桿使從動連桿在轉盤上滑動，槍線支撐桿在轉盤滑動過程中將充電樁槍線旋轉在槍線支撐桿上。

19、本發明一種充電樁槍線回收裝置，主動齒輪套設在第一電機輸出軸上，主動齒輪與從動齒輪相互嚙合，蝸輪通過滾軸與從動齒輪保持同方向轉動，蝸輪與蝸桿相互嚙合改變運動方向，套設在蝸桿一側的第一齒輪與第二齒輪相互嚙合帶動傳動齒輪、轉軸旋轉，轉軸在旋轉過程中，將充電樁槍線旋轉在槍線支撐桿上。

技術特征：

1.一種充電樁槍線回收裝置，其特征在于：

2.根據權利要求1所述的充電樁槍線回收裝置，其特征在于：

3.根據權利要求2所述的充電樁槍線回收裝置，其特征在于：

4.根據權利要求2所述的充電樁槍線回收裝置，其特征在于：

5.根據權利要求4所述的充電樁槍線回收裝置，其特征在于：

6.根據權利要求1所述的充電樁槍線回收裝置，其特征在于：

7.根據權利要求1所述的充電樁槍線回收裝置，其特征在于：

8.根據權利要求4所述的充電樁槍線回收裝置，其特征在于：

9.根據權利要求2所述的充電樁槍線回收裝置，其特征在于：

10.一種充電樁槍線回收方法，其特征在于，基于權利要求1-9任一所述的充電樁槍線回收裝置，包括以下步驟：

技術總結
本發明屬于充電樁領域，公開了一種充電樁槍線回收裝置及方法，該裝置包括伸縮組件、轉軸、傳動齒輪、支撐件和傳動組件；傳動組件固定安裝在充電樁上端，傳動齒輪套設在轉軸外部與傳動組件相互嚙合，轉軸兩端穿過支撐件與伸縮組件固定連接，伸縮組件遠離傳動齒輪的一側設置有槍線支撐桿，傳動組件內設置有第一電機，伸縮組件內設置有第二電機，第一電機或第二電機旋轉槍線支撐桿，所述槍線支撐桿用于纏繞充電樁槍線，伸縮組件或傳動組件控制槍線支撐桿進行轉動，槍線支撐桿在轉動過程中將充電樁槍線進行旋轉，有效減少充電槍槍線拖地磨損或直接仍在地上的情況，伸縮組件或傳動組件控制槍線支撐桿反向轉動，確保力氣小的客戶也能輕松操作。

技術研發人員：侯寧,李恩虎,洪奔奔,張寶亮,李博
受保護的技術使用者：綠能慧充數字技術有限公司
技術研發日：
技術公布日：2025/3/10
