本技術涉及散料輸送，特別涉及一種圓形煤場堆取料機刮板導向輪。

背景技術：

1、火電廠、鋼鐵、化工、煤礦等煤炭散料輸送企業中，圓形煤場堆取料機在日常取煤過程中，刮板取料機構導向輪由于連接軸與滾輪之間通過軸承連接，不穩定，導致滾輪從連接軸上脫落掉進煤堆，對碎煤機和磨煤機設備運行帶來很大的安全隱患。

技術實現思路

1、本實用新型所要解決的技術問題是研究一種圓形煤場堆取料機刮板導向輪，能夠穩定運行不會脫落。

2、本實用新型解決上述技術問題的技術方案如下：

3、一種圓形煤場堆取料機刮板導向輪，包括滾輪、連接軸、傳動軸體和套管，傳動軸體的外側面為橢球面，套管內對應設置有與傳動軸體相適配的管腔，傳動軸體轉動內設在管腔內，套管外套設有滾輪，傳動軸體一端通過連接軸與外部刮板固定連接。

4、本實用新型的有益效果是：通過設置橢球面的傳動軸體和管腔，橢球面結構可限制傳動軸體的軸向偏移且不影響徑向轉動，從而可有效避免滾輪從連接軸上脫落，避免脫落的滾輪對碎煤機和磨煤機設備運行帶來安全隱患。

5、在上述技術方案的基礎上，本實用新型還可以做如下改進。

6、進一步，傳動軸體上開設有多條環槽，每條環槽內均滾動設置有多個滾珠，滾珠與管腔的內壁滾動連接。

7、進一步，滾珠為合金鋼珠，環槽的內部和管腔的內壁上均涂有潤滑油。

8、進一步，套管由兩片拼接片扣合而成，每片拼接片上均水平開設有第二螺紋孔，滾輪對應第二螺紋孔開設有第一螺紋孔，以使拼接片和滾輪通過螺釘貫穿第一螺紋孔、第二螺紋孔固定連接。

9、進一步，傳動軸體另一端的滾輪外設置有密封蓋。

技術特征：

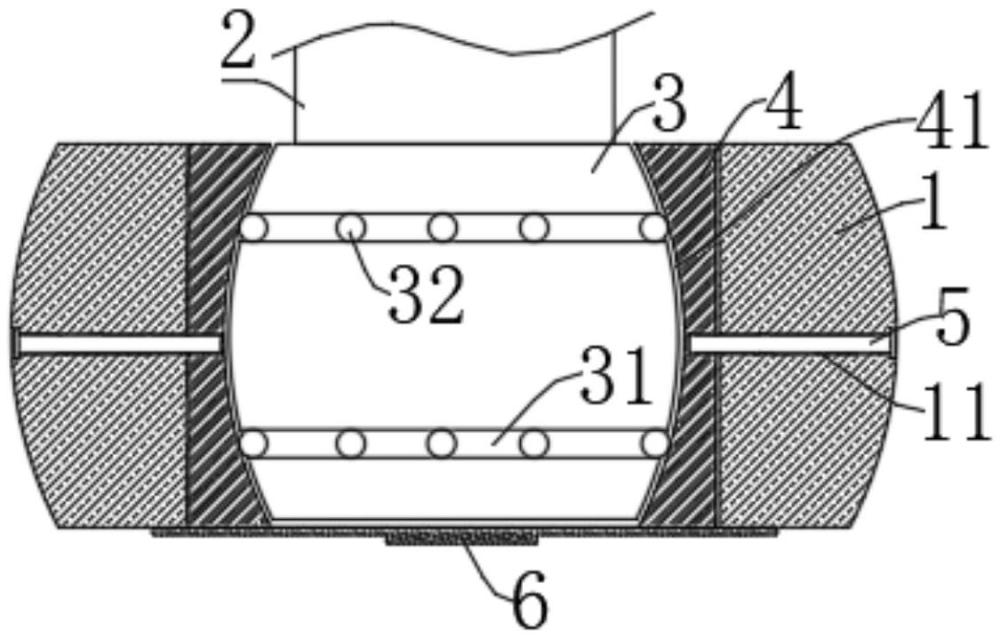

1.一種圓形煤場堆取料機刮板導向輪，其特征在于，包括滾輪(1)、連接軸(2)、傳動軸體(3)和套管(4)，所述傳動軸體(3)的外側面為橢球面，所述套管(4)內對應設置有與所述傳動軸體(3)相適配的管腔(41)，所述傳動軸體(3)轉動內設在所述管腔(41)內，所述套管(4)外套設有所述滾輪(1)，所述傳動軸體(3)一端通過連接軸(2)與外部刮板固定連接。

2.根據權利要求1所述一種圓形煤場堆取料機刮板導向輪，其特征在于，所述傳動軸體(3)上開設有多條環槽(31)，每條環槽(31)內均滾動設置有多個滾珠(32)，所述滾珠(32)與所述管腔(41)的內壁滾動連接。

3.根據權利要求2所述一種圓形煤場堆取料機刮板導向輪，其特征在于，所述滾珠(32)為合金鋼珠，所述環槽(31)的內部和所述管腔(41)的內壁上均涂有潤滑油。

4.根據權利要求1所述一種圓形煤場堆取料機刮板導向輪，其特征在于，所述套管(4)由兩片拼接片(42)扣合而成，每片所述拼接片(42)上均水平開設有第二螺紋孔(421)，所述滾輪(1)對應所述第二螺紋孔(421)開設有第一螺紋孔(11)，以使所述拼接片(42)和所述滾輪(1)通過螺釘(5)貫穿所述第一螺紋孔(11)、所述第二螺紋孔(421)固定連接。

5.根據權利要求1所述一種圓形煤場堆取料機刮板導向輪，其特征在于，所述傳動軸體(3)另一端的所述滾輪(1)外設置有密封蓋(6)。

技術總結
本技術涉及一種圓形煤場堆取料機刮板導向輪，包括滾輪、連接軸、傳動軸體和套管，傳動軸體的外側面為橢球面，套管內對應設置有與傳動軸體相適配的管腔，傳動軸體轉動內設在管腔內，套管外套設有滾輪，傳動軸體一端通過連接軸與外部刮板固定連接。本技術的有益效果是：通過設置橢球面的傳動軸體和管腔，橢球面結構可限制傳動軸體的軸向偏移且不影響徑向轉動，從而可有效避免滾輪從連接軸上脫落，避免脫落的滾輪對碎煤機和磨煤機設備運行帶來安全隱患。

技術研發人員：魏玉寺,陳長健,朱巖,張繼軍,呂中發,鄔忠偉,徐挺
受保護的技術使用者：華潤電力（仙桃）有限公司
技術研發日：20240118
技術公布日：2025/4/24
