本技術涉及筆記本背板，尤其涉及一種筆記本背板坯料頂升設備。

背景技術：

1、筆記本背板是筆記本顯示屏的重要組成部分，在筆記本背板上要安裝液晶屏，膠框以及pcb板，其主要材質采用的是金屬材質，通過連續沖壓線進行多次沖壓而得到的。

2、現有的中國專利號cn217126200u，公開了一種筆記本背板坯料頂升裝置，包括一底框，所述底框包括兩側梁；一坯料轉運行走架，所述坯料轉運行走架包括支撐板，所述支撐板兩側固定有行走側板，并通過該行走側板滑動連接在底框的兩側梁上，所述支撐板中部區域開設有讓位槽，該支撐板在讓位槽的前部區域還固定有限位立梁；一電缸，所述電缸固定在底框的兩框梁之間，并和讓位槽相對應；一限位背板，所述限位背板處于底框的末端，該頂升裝置能夠使得背板坯料逐步向上升起，使得機械手能夠精準的對背板坯料進行抓取。

3、采用上述方式，在使用中發現，由于筆記本背板尺寸大小不一，但是限位立梁固定安裝在坯料轉運行走架上，造成限位立梁位置無法自由調節，從而無法滿足不同尺寸的頂升要求。

技術實現思路

1、本實用新型的目的在于提供一種筆記本背板坯料頂升設備，解決了現有裝置在使用中發現，由于筆記本背板尺寸大小不一，但是限位立梁固定安裝在坯料轉運行走架上，造成限位立梁位置無法自由調節，從而無法滿足不同尺寸的頂升要求的問題。

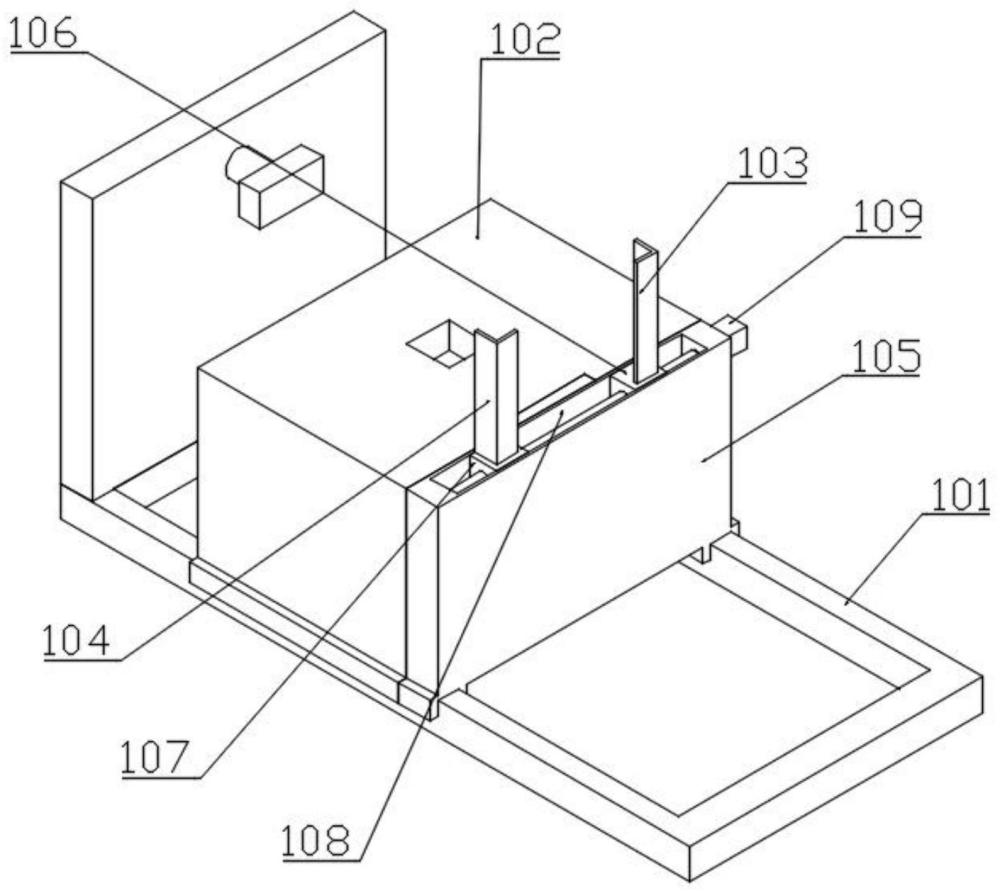

2、為實現上述目的，本實用新型提供了一種筆記本背板坯料頂升設備，包括底框、走架、限位塊一和限位塊二，所述走架滑動安裝在所述底框上。

3、其中，還包括調節組件，所述調節組件包括調節板、調節塊一、調節塊二和驅動構件，所述調節板滑動安裝在所述底框上，并靠近所述走架右側，所述調節板具有調節槽，所述調節塊一和所述調節塊二位于所述調節槽內，所述限位塊一固定安裝在所述調節塊一上端面，所述限位塊二固定安裝在所述調節塊二上端面，所述驅動構件設置于所述調節板上。

4、其中，所述驅動構件包括電機、螺紋桿和輔助部件，所述電機安裝在所述調節板上，所述螺紋桿與所述電機輸出端固定連接，并部分位于所述調節槽內，所述螺紋桿與所述調節塊一和所述調節塊二螺紋連接，所述輔助部件設置于所述調節板上。

5、其中，所述輔助部件包括推動塊、電動推桿和導向元件，所述推動塊固定安裝在所述調節板靠近所述走架一側，所述電動推桿自由端固定安裝在所述推動塊遠離所述調節板一側，所述電動推桿固定端固定安裝在所述走架上，所述導向元件設置于所述走架上。

6、其中，所述導向元件包括套殼和套桿，所述套殼固定安裝在所述走架上，所述一端與所述調節板固定連接，所述套桿另一端與所述套殼滑動連接。

7、其中，所述調節組件還包括移動元件，所述移動元件包括支架、滾軸和滾輪，所述支架固定安裝在所述底框下端面，所述滾軸固定安裝在所述支架上，所述滾輪與所述滾軸轉動連接。

8、本實用新型的一種筆記本背板坯料頂升設備，使用時，首先通過所述電動推桿伸縮帶動所述推動塊移動，所述推動塊移動帶動所述調節板沿遠離所述走架移動，所述調節板移動帶動所述調節塊一和所述調節塊二移動，進而調節所述限位塊一和所述限位塊二與背板之間間距，使得滿足筆記本背板橫向尺寸后，再通過所述電機轉動帶動所述螺紋桿轉動，所述螺紋桿轉動帶動所述調節塊一和所述調節塊二在所述調節槽內移動，所述調節塊一和所述調節塊二移動帶動所述限位塊一和所述限位塊二移動，所述限位塊一和所述限位塊二移動從而調節所述限位塊一和所述限位塊二移動之間間距，使得滿足不同尺寸筆記本背板的頂升要求，解決了現有裝置在使用中發現，由于筆記本背板尺寸大小不一，但是限位立梁固定安裝在坯料轉運行走架上，造成限位立梁位置無法自由調節，從而無法滿足不同尺寸的頂升要求的問題。

技術特征：

1.一種筆記本背板坯料頂升設備，包括底框、走架、限位塊一和限位塊二，所述走架滑動安裝在所述底框上，其特征在于，

2.如權利要求1所述的筆記本背板坯料頂升設備，其特征在于，

3.如權利要求2所述的筆記本背板坯料頂升設備，其特征在于，

4.如權利要求3所述的筆記本背板坯料頂升設備，其特征在于，

5.如權利要求1所述的筆記本背板坯料頂升設備，其特征在于，

技術總結
本技術涉及筆記本背板技術領域，尤其涉及一種筆記本背板坯料頂升設備，包括調節板、調節塊一、調節塊二和驅動構件，使用時，通過所述驅動構件轉動帶動所述調節塊一和所述調節塊二在所述調節槽內移動，所述調節塊一和所述調節塊二移動帶動所述限位塊一和所述限位塊二移動，所述限位塊一和所述限位塊二移動從而調節所述限位塊一和所述限位塊二移動之間間距，使得滿足不同尺寸筆記本背板的頂升要求，解決了現有裝置在使用中發現，由于筆記本背板尺寸大小不一，但是限位立梁固定安裝在坯料轉運行走架上，造成限位立梁位置無法自由調節，從而無法滿足不同尺寸的頂升要求的問題。

技術研發人員：吳盼,李雪平,羅松文
受保護的技術使用者：重慶嘉泰羅光電科技有限公司
技術研發日：20240318
技術公布日：2025/3/20
