本技術涉及包裝設備，具體為一種包裝設備用定位組件。

背景技術：

1、包裝設備是用于通過將產品裝入容器中以供銷售、分銷、運輸、儲存和使用來封裝和保護產品的機械，隨著科技的不斷發展，包裝設備已經成為了一個不可忽視的趨勢，在包裝過程中，準確定位和固定物品是提高包裝效率和質量的關鍵，因此，開發一種高效、準確的定位組件對于包裝設備來說至關重要。

2、現有的包裝設備定位組件大多數利用不同夾板對產品進行準確定位或固定，由于產品大多數形狀或規格不一，可能導致包裝設備定位組件難以對不同產品進行快速良好的準確定位或固定，同時現有的包裝設備定位組件在包裝后需要人為對產品進行拿取，然而包裝后的產品大多數位于包裝設備定位組件內部，在夾板的影響下，使工作人員難以對包裝后的產品進行快捷便利的拿取。

技術實現思路

1、為了解決產品大多數形狀或規格不一導致難以對不同產品進行快速良好的準確定位或固定和包裝后的產品在夾板的影響下使工作人員難以對包裝后的產品進行快捷便利拿取的問題；本實用新型的目的在于提供一種包裝設備用定位組件。

2、為解決上述技術問題，本實用新型采用如下技術方案：一種包裝設備用定位組件，包括工作臺和包裝設備主體，所述工作臺外表面與包裝設備主體外表面固定連接，所述工作臺外表面開設有工型貫穿槽，所述工作臺頂端四角處固定連接有電動伸縮機，所述工作臺頂端設置有定位固定組件，所述工型貫穿槽內部設置有拉動擠壓組件；所述定位固定組件包括滑槽板，所述工作臺頂端對稱開設有第一滑槽，所述工作臺頂端對稱開設有第二滑槽，所述第一滑槽內部滑動連接有第一滑塊，所述第一滑塊外表面固定連接有第一彈簧，所述第一彈簧遠離第一滑塊的一端與第一滑槽內側固定連接，所述第二滑槽內部滑動連接有第二滑塊，所述第二滑塊外表面固定連接有第二彈簧，所述第二彈簧遠離第二滑塊的一端與第二滑槽內側固定連接，所述第一滑塊外表面與滑槽板外表面固定連接，所述第二滑塊外表面對稱固定連接有滑板，所述滑板外表面與滑槽板內部滑動連接，所述電動伸縮機的數量為多個且在工作臺的頂端呈矩形陣列均勻分布，所述第一滑塊外表面與電動伸縮機輸出軸的一端固定連接，所述第二滑塊外表面與電動伸縮機輸出軸的一端固定連接，所述工作臺底端四角處固定連接有支撐腳。

3、優選地，所述拉動擠壓組件包括工型圓柱滑塊，所述工型貫穿槽內部與工型圓柱滑塊外表面滑動連接，所述工型圓柱滑塊外表面開設有限位槽，所述工型貫穿槽內側固定連接有多個均勻分布的第四彈簧，所述第四彈簧遠離工型貫穿槽的一端與工型圓柱滑塊外表面固定連接，所述工作臺底端開設有第三滑槽，所述第三滑槽內部滑動連接有限位板，所述限位板外表面固定連接有第三彈簧，所述第三彈簧遠離限位板的一端與第三滑槽內側固定連接，所述工型圓柱滑塊底端固定連接有把手，所述第三滑槽內部與工型貫穿槽內部相連通，所述第四彈簧的數量為多個且在工型貫穿槽的內側上呈環形陣列均勻分布。

4、與現有技術相比，本實用新型的有益效果在于：

5、1、通過設置定位固定組件，使得電動伸縮機可以使多個滑槽板和滑板進行同時滑動從而對不同型號和形狀的產品進行定位固定，提高了裝置的實用性。

6、2、通過設置拉動擠壓組件，使得包裝后的產品可以在第四彈簧的作用下從多個滑槽板和滑板定位固定中推出，從而可以使工作人員對包裝后的產品進行快捷便利的拿取。

技術特征：

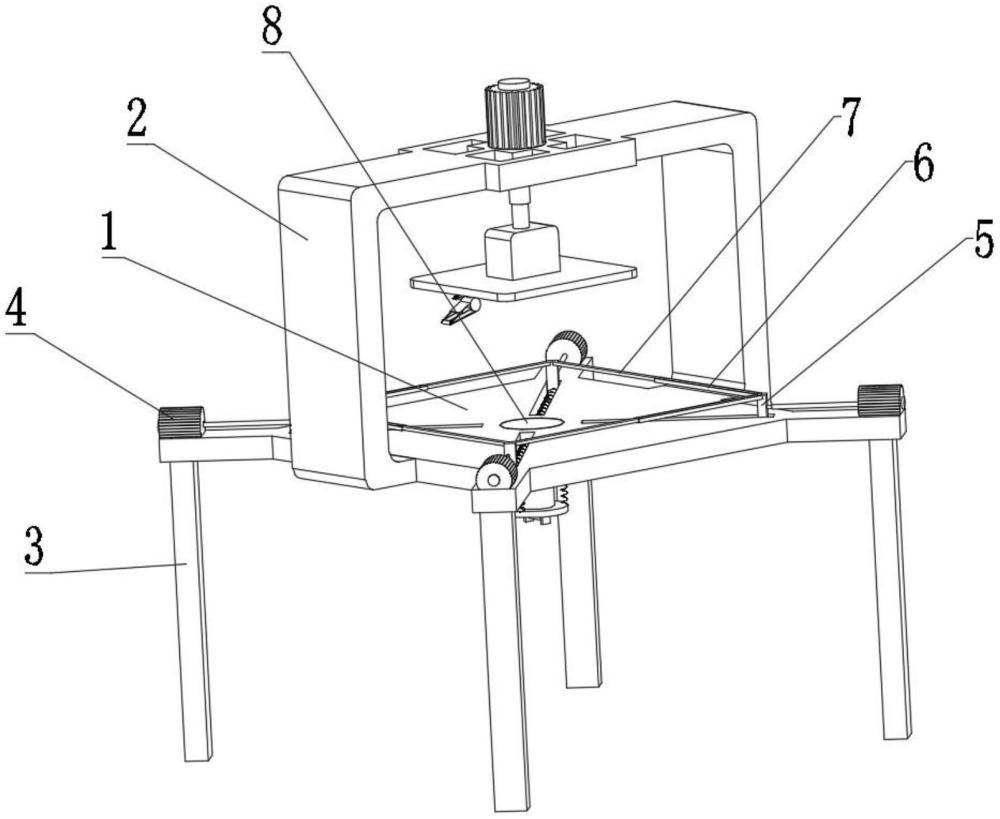

1.一種包裝設備用定位組件，包括工作臺（1）和包裝設備主體（2），其特征在于：所述工作臺（1）外表面與包裝設備主體（2）外表面固定連接，所述工作臺（1）外表面開設有工型貫穿槽（14），所述工作臺（1）頂端四角處固定連接有電動伸縮機（4），所述工作臺（1）頂端設置有定位固定組件，所述工型貫穿槽（14）內部設置有拉動擠壓組件；

2.如權利要求1所述的一種包裝設備用定位組件，其特征在于，所述拉動擠壓組件包括工型圓柱滑塊（8），所述工型貫穿槽（14）內部與工型圓柱滑塊（8）外表面滑動連接，所述工型圓柱滑塊（8）外表面開設有限位槽（18），所述工型貫穿槽（14）內側固定連接有多個均勻分布的第四彈簧（19），所述第四彈簧（19）遠離工型貫穿槽（14）的一端與工型圓柱滑塊（8）外表面固定連接，所述工作臺（1）底端開設有第三滑槽（15），所述第三滑槽（15）內部滑動連接有限位板（17），所述限位板（17）外表面固定連接有第三彈簧（16），所述第三彈簧（16）遠離限位板（17）的一端與第三滑槽（15）內側固定連接。

3.如權利要求2所述的一種包裝設備用定位組件，其特征在于，所述工型圓柱滑塊（8）底端固定連接有把手（20）。

4.如權利要求2所述的一種包裝設備用定位組件，其特征在于，所述第三滑槽（15）內部與工型貫穿槽（14）內部相連通。

5.如權利要求2所述的一種包裝設備用定位組件，其特征在于，所述第四彈簧（19）的數量為多個且在工型貫穿槽（14）的內側上呈環形陣列均勻分布。

6.如權利要求1所述的一種包裝設備用定位組件，其特征在于，所述電動伸縮機（4）的數量為多個且在工作臺（1）的頂端呈矩形陣列均勻分布。

7.如權利要求1所述的一種包裝設備用定位組件，其特征在于，所述第一滑塊（5）外表面與電動伸縮機（4）輸出軸的一端固定連接，所述第二滑塊（9）外表面與電動伸縮機（4）輸出軸的一端固定連接。

8.如權利要求1所述的一種包裝設備用定位組件，其特征在于，所述工作臺（1）底端四角處固定連接有支撐腳（3）。

技術總結
本技術公開了一種包裝設備用定位組件，涉及包裝設備技術領域；而本技術包括工作臺和包裝設備主體，工作臺外表面與包裝設備主體外表面固定連接，工作臺外表面開設有工型貫穿槽，工作臺頂端四角處固定連接有電動伸縮機，工作臺頂端設置有定位固定組件，工型貫穿槽內部設置有拉動擠壓組件，定位固定組件包括滑槽板，工作臺頂端對稱開設有第一滑槽，工作臺頂端對稱開設有第二滑槽，第一滑槽內部滑動連接有第一滑塊；本技術解決了產品大多數形狀或規格不一導致難以對不同產品進行快速良好的準確定位或固定和包裝后的產品在夾板的影響下使工作人員難以對包裝后的產品進行快捷便利拿取的問題。

技術研發人員：陳磊
受保護的技術使用者：株洲市銘翊食品貿易有限公司
技術研發日：20240625
技術公布日：2025/4/28
