本技術涉及抽拉盒，尤其涉及一種多用途抽拉盒。

背景技術：

1、多用途抽拉盒通常是指一種設計靈活、功能多樣的盒子，適合用于各種場合和目的。抽拉盒通常廣泛應用于零售包裝、禮品包裝、文件存檔、辦公用品存儲等場合，因其靈活性和多功能性而受到歡迎。

2、現有的抽拉盒在抽拉過程中，通常是直接用力將抽拉盒從支架上拔出，但是無助推助拔的功能，在對內盒進行拉出時難以抽出，且抽拉過程也極為不順暢，降低了抽拉盒的使用便捷性，為此提出一種多用途抽拉盒來解決上述問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在無助推助拔的功能，在對內盒進行拉出時難以抽出，且抽拉過程也極為不順暢，降低了抽拉盒的實用便捷性的缺點，而提出的一種多用途抽拉盒。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種多用途抽拉盒，包括內盒一，所述內盒一的內部底側卡合連接有內盒二，所述內盒一的右側開設有收納槽，所述收納槽的內部轉動連接有把手，所述把手的內部開設有放置槽，所述放置槽的內部轉動連接有連接板，所述連接板的后側固定連接有移動桿，所述收納槽的左側開設移動槽，所述移動桿滑動連接在移動槽的內部，所述內盒一和內盒二的外部上側滑動連接有上框，所述上框的外部下側卡合連接有下框，所述下框的內部前后兩側均固定連接有卡合組件，所述卡合組件用于對上框和下框進行固定連接。

3、作為上述技術方案的進一步描述：

4、所述上框的前壁左側內部螺紋連接有螺紋頭，所述螺紋頭的內部右側滑動連接有梯形塊，所述梯形塊的右側固定連接有伸縮件，所述伸縮件的外部套設有彈簧，所述彈簧的左端固定連接在梯形塊的右側，所述螺紋頭的前側固定連接有連接件，所述連接件的內部滑動連接有掛繩。

5、作為上述技術方案的進一步描述：

6、所述卡合組件包括卡塊和卡槽，所述卡塊均勻分布的固定連接在下框的前后兩側內壁，所述卡槽均勻分布的開設在上框的內部前后兩側，所述卡塊卡合連接在卡槽的內部。

7、作為上述技術方案的進一步描述：

8、所述上框的前壁左側內部開設有滑槽，所述伸縮件和彈簧的右端均固定連接在滑槽的右側內壁。

9、作為上述技術方案的進一步描述：

10、所述梯形塊滑動連接在滑槽的內部。

11、作為上述技術方案的進一步描述：

12、所述內盒一和內盒二的前后兩側均開設有凹槽邊，所述上框的內壁右側前后均固定連接有凸塊，所述凹槽邊與凸塊卡合連接。

13、作為上述技術方案的進一步描述：

14、所述收納槽的前側開設有通槽。

15、作為上述技術方案的進一步描述：

16、所述連接件貼合連接在上框的前部左側。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過通槽將把手扣出收納槽的內部，并將把手拉動，使把手轉動在收納槽的內部，使把手移出并將連接板帶動，使連接板帶動移動桿滑動在移動槽的內部，使連接板的前側轉動在放置槽的內部，使把手展開并拉動，便可將內盒拉出外框內，實現了可便捷輕松的將內盒從外框內抽出，便于對內盒內的物品取出，且內盒采用超聲形式密閉隔絕空氣，起到防偽的作用，需破拆打開。

19、2、本實用新型中，通過將連接件轉動，使其螺紋頭在上框的內部轉動旋出或旋入，經螺紋頭移動的同時，對梯形塊進行擠壓，使梯形塊被擠壓，同時對伸縮件和彈簧進行擠壓，使其產生回彈力，使其梯形塊與螺紋頭分離，使其對掛繩進行拆卸或安裝，實現了當對抽拉盒進行攜帶或把玩時，可對掛繩進行拆卸或安裝，防止抽拉盒掉落或掛繩影響把玩性。

技術特征：

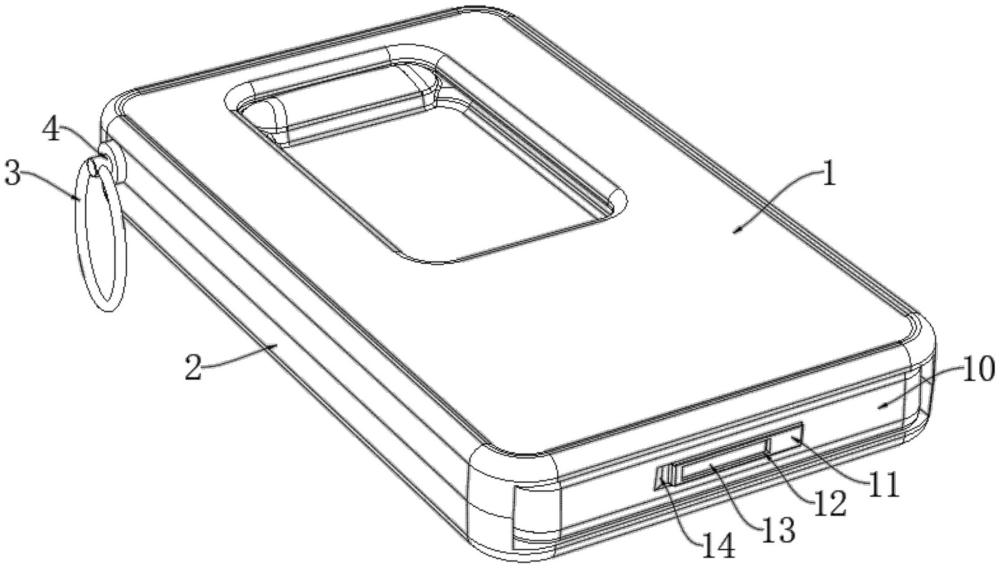

1.一種多用途抽拉盒，包括內盒一(10)，其特征在于：所述內盒一(10)的內部底側卡合連接有內盒二(18)，所述內盒一(10)的右側開設有收納槽(16)，所述收納槽(16)的內部轉動連接有把手(11)，所述把手(11)的內部開設有放置槽(12)，所述放置槽(12)的內部轉動連接有連接板(13)，所述連接板(13)的后側固定連接有移動桿(15)，所述收納槽(16)的左側開設移動槽(17)，所述移動桿(15)滑動連接在移動槽(17)的內部，所述內盒一(10)和內盒二(18)的外部上側滑動連接有上框(1)，所述上框(1)的外部下側卡合連接有下框(2)，所述下框(2)的內部前后兩側均固定連接有卡合組件，所述卡合組件用于對上框(1)和下框(2)進行固定連接。

2.根據權利要求1所述的一種多用途抽拉盒，其特征在于：所述上框(1)的前壁左側內部螺紋連接有螺紋頭(5)，所述螺紋頭(5)的內部右側滑動連接有梯形塊(6)，所述梯形塊(6)的右側固定連接有伸縮件(8)，所述伸縮件(8)的外部套設有彈簧(9)，所述彈簧(9)的左端固定連接在梯形塊(6)的右側，所述螺紋頭(5)的前側固定連接有連接件(4)，所述連接件(4)的內部滑動連接有掛繩(3)。

3.根據權利要求1所述的一種多用途抽拉盒，其特征在于：所述卡合組件包括卡塊(20)和卡槽(19)，所述卡塊(20)均勻分布的固定連接在下框(2)的前后兩側內壁，所述卡槽(19)均勻分布的開設在上框(1)的內部前后兩側，所述卡塊(20)卡合連接在卡槽(19)的內部。

4.根據權利要求2所述的一種多用途抽拉盒，其特征在于：所述上框(1)的前壁左側內部開設有滑槽(7)，所述伸縮件(8)和彈簧(9)的右端均固定連接在滑槽(7)的右側內壁。

5.根據權利要求2所述的一種多用途抽拉盒，其特征在于：所述梯形塊(6)滑動連接在滑槽(7)的內部。

6.根據權利要求1所述的一種多用途抽拉盒，其特征在于：所述內盒一(10)和內盒二(18)的前后兩側均開設有凹槽邊(21)，所述上框(1)的內壁右側前后均固定連接有凸塊(22)，所述凹槽邊(21)與凸塊(22)卡合連接。

7.根據權利要求1所述的一種多用途抽拉盒，其特征在于：所述收納槽(16)的前側開設有通槽(14)。

8.根據權利要求2所述的一種多用途抽拉盒，其特征在于：所述連接件(4)貼合連接在上框(1)的前部左側。

技術總結
本技術涉及抽拉盒技術領域，公開了一種多用途抽拉盒，包括內盒一，所述內盒一的內部底側卡合連接有內盒二，所述內盒一的右側開設有收納槽，所述收納槽的內部轉動連接有把手，所述把手的內部開設有放置槽，所述放置槽的內部轉動連接有連接板，所述連接板的后側固定連接有移動桿，所述收納槽的左側開設移動槽，所述移動桿滑動連接在移動槽的內部，所述內盒一和內盒二的外部上側滑動連接有上框。本技術中，實現了可便捷輕松的將內盒從外框內抽出，便于對內盒內的物品取出，且內盒采用超聲形式密閉隔絕空氣，起到防偽的作用，需破拆打開，并當對抽拉盒進行攜帶或把玩時，可對掛繩進行拆卸或安裝，防止抽拉盒掉落或掛繩影響把玩性。

技術研發人員：邵微
受保護的技術使用者：沈陽市賀章工藝品有限公司
技術研發日：20240628
技術公布日：2025/4/28
