本技術涉及復卷機，尤其涉及一種制纖維布膠帶的自動復卷機。

背景技術：

1、纖維膠帶是以pet為基材，內有增強的聚酯纖維線，涂覆特殊的壓敏膠制作而成，纖維膠帶在制造的時候需要使用復卷機將安裝筒上纏繞的纖維膠帶復卷到其他的安裝筒上，改變纖維膠帶纏繞的直徑，完成包裝；現今在使用復卷機的時候需要使用若干限位輥對纖維膠帶輸送的途中進行限位和糾正位置，但是在固定纖維膠帶一端的時候，需要工作人員將纖維膠帶一端拉長穿過若干限位輥固定在安裝筒上，比較麻煩，影響復卷效率。

技術實現思路

1、本實用新型所要解決的技術問題在于克服現有技術的不足而提供一種制纖維布膠帶的自動復卷機，用以解決現有技術的在固定纖維膠帶一端的時候，需要工作人員將纖維膠帶一端拉長穿過若干限位輥固定在安裝筒上，比較麻煩，影響復卷效率的問題。

2、有鑒于此，本實用新型提供了一種制纖維布膠帶的自動復卷機，包括底座，所述底座上設置有移動組件；

3、所述移動組件包括第一安裝架、第二安裝架、兩個安裝座、第一固定架、架體、第二固定架和輔助輥，所述第一安裝架和第二安裝架滑動安裝于所述底座頂端，兩個所述安裝座固定安裝于所述底座內壁上，所述第一固定架轉動安裝于所述安裝座內壁，所述架體固定安裝于所述底座外壁中間，所述第二固定架轉動安裝于所述架體內壁一側頂端，所述輔助輥分別轉動安裝于所述第一固定架和第二固定架內壁一端。

4、可選地，所述安裝座一側固定安裝有第二電機，所述第二電機輸出端延伸至所述安裝座內部，所述第一固定架一側固定安裝于所述第二電機輸出端，所述架體一側固定安裝有第三電機，所述第三電機輸出端延伸至所述架體內部，所述第二固定架一側固定安裝于所述第三電機輸出端。

5、可選地，所述底座頂端兩側邊緣固定安裝有滑軌，所述第一安裝架和第二安裝架通過底端的槽口滑動安裝于對應所述滑軌外壁。

6、可選地，所述第一安裝架和第二安裝架通過底端的槽口槽壁頂端開設有第一安裝槽，所述第一安裝槽槽壁固定安裝有氣缸，所述氣缸輸出端固定安裝有固定墊。

7、可選地，所述第一安裝架和第二安裝架底端開設有轉動槽，所述轉動槽槽壁轉動安裝有滑輪。

8、可選地，所述第一安裝架和第二安裝架內壁兩側轉動安裝有安裝件，所述第一安裝架一側固定安裝有第一電機，所述第一電機輸出端延伸至所述第一安裝架內部，其中一個所述第二安裝架上的安裝件固定安裝于所述第一電機輸出端。

9、可選地，所述第一安裝架上的安裝件之間通過螺栓固定安裝有第一安裝輥，所述第二安裝架上的安裝件之間通過螺栓固定安裝有第二安裝輥。

10、從以上技術方案可以看出，本實用新型實施例具有以下優點：

11、1、本實用新型的一種制纖維布膠帶的自動復卷機，通過設置移動組件，使第一安裝架和第二安裝架可以在底座上移動位置，且第一固定架和第二固定架可以轉動至位置平行于架體頂端和底座最底部，使底座和架體之間空出位置，共第一安裝架和第二安裝架移動，更加方便將纖維布膠帶一端固定在另一個安裝筒上。

12、2、本實用新型的一種制纖維布膠帶的自動復卷機，通過設置滑輪，滑輪位于第一安裝架、第二安裝架和底座之間，使第一安裝架和第二安裝架可以更加順利的滑動，氣缸啟動可以帶動固定墊按壓在底座頂端，方便固定第一安裝架和第二安裝架的位置。

13、本實用新型的這些特點和優點將會在下面的具體實施方式、附圖中詳細的揭露。

技術特征：

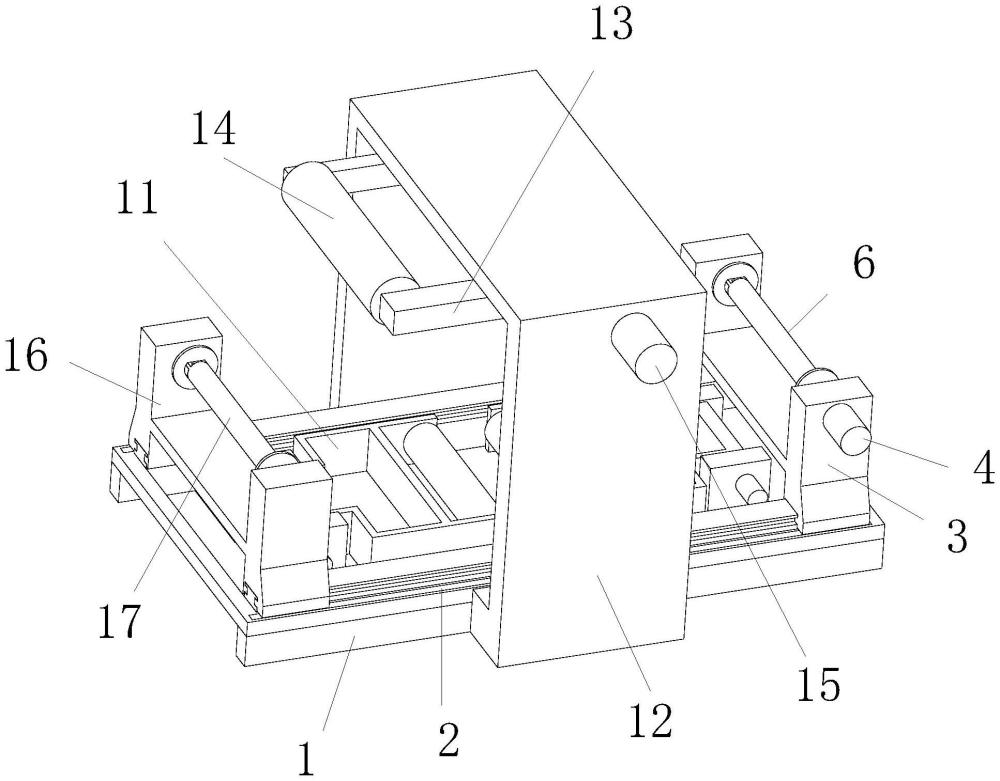

1.一種制纖維布膠帶的自動復卷機，其特征在于：包括底座(1)，所述底座(1)上設置有移動組件；

2.根據權利要求1所述的一種制纖維布膠帶的自動復卷機，其特征在于：所述安裝座(9)一側固定安裝有第二電機(10)，所述第二電機(10)輸出端延伸至所述安裝座(9)內部，所述第一固定架(11)一側固定安裝于所述第二電機(10)輸出端，所述架體(12)一側固定安裝有第三電機(15)，所述第三電機(15)輸出端延伸至所述架體(12)內部，所述第二固定架(13)一側固定安裝于所述第三電機(15)輸出端。

3.根據權利要求1所述的一種制纖維布膠帶的自動復卷機，其特征在于：所述底座(1)頂端兩側邊緣固定安裝有滑軌(2)，所述第一安裝架(3)和第二安裝架(16)通過底端的槽口滑動安裝于對應所述滑軌(2)外壁。

4.根據權利要求1所述的一種制纖維布膠帶的自動復卷機，其特征在于：所述第一安裝架(3)和第二安裝架(16)通過底端的槽口槽壁頂端開設有第一安裝槽，所述第一安裝槽槽壁固定安裝有氣缸(7)，所述氣缸(7)輸出端固定安裝有固定墊。

5.根據權利要求1所述的一種制纖維布膠帶的自動復卷機，其特征在于：所述第一安裝架(3)和第二安裝架(16)底端開設有轉動槽，所述轉動槽槽壁轉動安裝有滑輪(8)。

6.根據權利要求1所述的一種制纖維布膠帶的自動復卷機，其特征在于：所述第一安裝架(3)和第二安裝架(16)內壁兩側轉動安裝有安裝件(5)，所述第一安裝架(3)一側固定安裝有第一電機(4)，所述第一電機(4)輸出端延伸至所述第一安裝架(3)內部，其中一個所述第二安裝架(16)上的安裝件(5)固定安裝于所述第一電機(4)輸出端。

7.根據權利要求6所述的一種制纖維布膠帶的自動復卷機，其特征在于：所述第一安裝架(3)上的安裝件(5)之間通過螺栓固定安裝有第一安裝輥(6)，所述第二安裝架(16)上的安裝件(5)之間通過螺栓固定安裝有第二安裝輥(17)。

技術總結
本技術公開了一種制纖維布膠帶的自動復卷機，涉及復卷機技術領域，包括底座，底座上設置有移動組件；移動組件包括第一安裝架、第二安裝架、兩個安裝座、第一固定架、架體、第二固定架和輔助輥，第一安裝架和第二安裝架滑動安裝于底座頂端，兩個安裝座固定安裝于底座內壁上，第一固定架轉動安裝于安裝座內壁，架體固定安裝于底座外壁中間；本技術提供的技術方案中，通過設置移動組件，使第一安裝架和第二安裝架可以在底座上移動位置，且第一固定架和第二固定架可以轉動至位置平行于架體頂端和底座最底部，使底座和架體之間空出位置，共第一安裝架和第二安裝架移動，更加方便將纖維布膠帶一端固定在另一個安裝筒上。

技術研發人員：朱祥明,黎立東,葉建
受保護的技術使用者：東莞思科德新材料有限公司
技術研發日：20240629
技術公布日：2025/4/24
