本技術涉及檢測試紙存放盒領域，具體地，涉及一種密封型檢測試紙存放盒。

背景技術：

1、快速檢測試紙是利用膠體金免疫層析科技研發新一代檢測試劑，可以方便快速的供人們檢測出是否感染傳染病。

2、經檢索：中國專利申請?zhí)枮椤癱n202322240799.9”，公開了一種血糖檢測試紙的存儲裝置，包括鎖扣，所述鎖扣的一側連接于提升組件的一側，所述提升組件的內側連接于儲存盒側部的下端，所述儲存盒兩側的上端連接于推動組件的兩側，本實用新型通過上述組件的配合使用，使得血糖檢測試紙可以快速連續的被取出，無外包裝需要拆除，讓血糖檢測試紙取出更加快捷且不會對其他血糖檢測試紙造成污染。

3、發明人在實施本實用新型的過程中發現現有技術存在以下問題：

4、現有技術儲存裝置的密封性差，導致其內部容易潮濕而污染到儲存在其內部的試紙片，尤其是儲存裝置上設置的用于抽取試紙片的條形孔通常不做密封，使試紙的試紙片在暴露在外界空氣中，容易造成試紙片污染。

5、因此，提供一種在使用過程中通過隔離機構能夠始終保證所述存放盒本體內部的密封性，即使在抽取試紙片的過程中，能夠?qū)⒋槌龅脑嚰埰c存放盒本體內的其他試紙片分隔來，以避免污染到儲存在所述存放盒本體內部的其他試紙片的一種密封型檢測試紙存放盒是本實用新型亟需解決的問題。

技術實現思路

1、針對上述技術問題，本實用新型的目的是克服現有技術中的儲存裝置密封性差，導致其內部容易潮濕而污染到儲存在其內部的試紙片，尤其是儲存裝置上設置的用于抽取試紙片的條形孔通常不做密封，使試紙的試紙片在暴露在外界空氣中，容易造成試紙片污染的問題，從而提供了一種在使用過程中通過隔離機構能夠始終保證所述存放盒本體內部的密封性，即使在抽取試紙片的過程中，能夠?qū)⒋槌龅脑嚰埰c存放盒本體內的其他試紙片分隔來，以避免污染到儲存在所述存放盒本體內部的其他試紙片的一種密封型檢測試紙存放盒。

2、為了實現上述目的，本實用新型提供了一種密封型檢測試紙存放盒，所述密封型檢測試紙存放盒包括：存放盒本體、抽屜和隔離機構；

3、所述存放盒本體底端水平可移動地設置有能夠從其內部抽出且敞口朝上且用于儲存試紙片的抽屜，所述抽屜的儲物腔的高度等于試紙片的厚度，所述隔離機構包括：操作盒和移動板和隔板；其中，

4、所述存放盒本體底部的兩側分別水平固定設置有操作盒，且兩個所述操作盒的內部豎直且可移動地設置有朝向所述抽屜移動的兩塊移動板，位于所述抽屜敞口處的兩塊所述移動板的相向面分別水平固定設置有能夠從所述操作盒穿出并伸出到所述存放盒本體內后能夠抵靠在一起以將所述抽屜的敞口進行封堵的隔板，以使所述抽屜內的試紙片和疊放在其上端的其他剩余的試紙片隔開。

5、優選地，與所述操作盒內壁接觸的每塊所述移動板的側壁上固定設置有密封墊。

6、優選地，背對所述抽屜的兩塊所述移動板上沿其長度方向分別水平固定設置有一排復位彈簧，以使兩塊所述隔板能夠抵靠在一起，且每條所述復位彈簧的兩端均分別固定在所述操作盒和所述移動板上。

7、優選地，位于一排所述隔板復位彈簧上方的每塊所述移動板上均固定設置有能夠從所述操作盒穿出的拉繩。

8、優選地，每條所述拉繩的自由端均固定設置有拉環。

9、優選地，所述存放盒本體的兩側分別間隔豎直固定設置有至少兩個加強件，且每個所述加強件的底端均水平固定設置在所述操作盒上。

10、根據上述技術方案，本實用新型提供的密封型檢測試紙存放盒在使用時的有益效果為：

11、移動兩塊所述移動板遠離所述抽屜，當兩塊所述移動板在遠離所述抽屜的過程中，帶動兩塊所述移動板上的隔板水平分離以使所述抽屜的敞口打開，進而使得疊放在所述試紙片在自身重力的作用下沿豎直方向下降直至位于最低處的試紙片落入在所述抽屜內，反向移動兩塊所述移動板以使兩者沿水平方向朝向所述抽屜靠近，而兩塊所述移動板在朝向所述抽屜靠近的過程中，帶動兩塊所述隔板相向移動以對所述抽屜的敞口進行封堵，從而使得將所述抽屜內的試紙片和堆疊放在該試紙片上其他剩余的試紙片與分隔開來，進而可使將所述抽屜從所述存放盒本體的內部抽出的過程中，在兩塊所述隔板的作用下，以使儲存在所述存放盒本體內部的其他試紙片完全與外界分隔開來，從而避免在將所述抽屜內的試紙片取走的過程中，污染到儲存在所述存放盒本體內部的其他試紙片。

12、因此，本實用新型通過隔離機構能夠始終保證所述存放盒本體內部的密封性，即使在抽取試紙片的過程中，能夠?qū)⒋槌龅脑嚰埰c存放盒本體內的其他試紙片分隔來，以避免污染到儲存在所述存放盒本體內部的其他試紙片。

13、本實用新型的其他特征和優點將在隨后的具體實施方式部分予以詳細說明；而且本實用新型中未涉及部分均與現有技術相同或可采用現有技術加以實現。

技術特征：

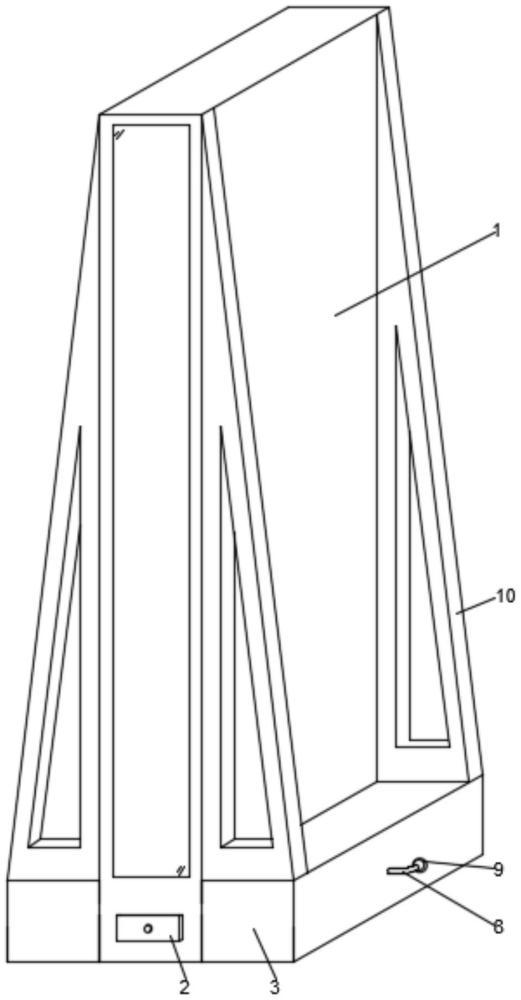

1.一種密封型檢測試紙存放盒，其特征在于，所述密封型檢測試紙存放盒包括：存放盒本體(1)、抽屜(2)和隔離機構；

2.根據權利要求1所述的密封型檢測試紙存放盒，其特征在于，與所述操作盒(3)內壁接觸的每塊所述移動板(4)的側壁上固定設置有密封墊(7)。

3.根據權利要求2所述的密封型檢測試紙存放盒，其特征在于，背對所述抽屜(2)的兩塊所述移動板(4)上沿其長度方向分別水平固定設置有一排復位彈簧(6)，以使兩塊所述隔板(5)能夠抵靠在一起，且每條所述復位彈簧(6)的兩端均分別固定在所述操作盒(3)和所述移動板(4)上。

4.根據權利要求3所述的密封型檢測試紙存放盒，其特征在于，位于一排所述隔板復位彈簧(6)上方的每塊所述移動板(4)上均固定設置有能夠從所述操作盒(3)穿出的拉繩(8)。

5.根據權利要求4所述的密封型檢測試紙存放盒，其特征在于，每條所述拉繩(8)的自由端均固定設置有拉環(9)。

6.根據權利要求1所述的密封型檢測試紙存放盒，其特征在于，所述存放盒本體(1)的兩側分別間隔豎直固定設置有至少兩個加強件(10)，且每個所述加強件(10)的底端均水平固定設置在所述操作盒(3)上。

技術總結
本技術公開了一種密封型檢測試紙存放盒，包括：存放盒本體、抽屜和隔離機構；存放盒本體底端水平可移動地設置有能夠從其內部抽出的抽屜，隔離機構包括：操作盒和移動板和隔板；存放盒本體底部的兩側分別水平固定設置有操作盒，兩個操作盒的內部豎直且可移動地設置有朝向抽屜移動的兩塊移動板，兩塊移動板的相向面分別水平固定設置有能夠伸出到存放盒本體內后能夠抵靠在一起以將抽屜敞口封堵的隔板，該密封型檢測試紙存放盒通過隔離機構能夠始終保證所述存放盒本體內部的密封性，即使在抽取試紙片的過程中，能夠?qū)⒋槌龅脑嚰埰c存放盒本體內的其他試紙片分隔來，以避免污染到儲存在所述存放盒本體內部的其他試紙片。

技術研發人員：張圣,吳寶紅,芮超,黃芬,楊進孫,李慧娟,凌紅,劉桂秀
受保護的技術使用者：蕪湖市第三人民醫院
技術研發日：20240717
技術公布日：2025/4/24
