本技術屬于自動化上料，具體涉及一種轉盤吸附自動上料結構裝置。

背景技術：

1、自動化上料是指利用自動化技術和設備來完成生產過程中的物料供給和上料操作，這種技術通常應用于工業生產中，旨在提高生產效率、減少人工干預、降低人力成本，并改善生產流程的穩定性和可靠性；螺釘是一種常見的機械連接件，主要用于將兩個或多個零件固定在一起，確保了各種結構和設備的穩固和安全連接，螺釘在生產過程中需要送料裝配，螺釘?shù)难b配從傳統的手工擰緊發展到現今的自動螺釘機，自動螺釘機包括螺釘排列機、螺釘整列機、螺釘送料機等，主要功能是將螺釘輸送至取料位置。

2、目前市面上現有的帶頭螺絲上料方式是四分之一轉盤轉動上料方式，此方式的好處是能貯留許多螺釘，但是還存在以下缺點：上料方式依附于軌道上料，會依據于軌道的順暢度，并且螺釘在料斗內部被動地依靠分離板的轉動以及自由掉落到軌道方式，穩定性差、螺釘容易掉落到機器內部卡機后導致機器損壞，吸釘成功率低，影響取釘機構后續生產效率。

3、因此，需要一種轉盤吸附自動上料結構裝置，解決現有技術中存在的裝配時螺釘?shù)袈淇虾臀敵晒β实蛷亩绊懮a(chǎn)效率的問題。

技術實現思路

1、本實用新型的目的在于提供一種轉盤吸附自動上料結構裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種轉盤吸附自動上料結構裝置，包括轉盤固定本體，所述轉盤固定本體頂部安裝有分料轉盤，所述轉盤固定本體底部靠近前端位置設置有驅動機構，所述轉盤固定本體底部安裝有吸氣接口，所述轉盤固定本體底部安裝有轉盤停止控制器，所述轉盤固定本體頂部靠近一側位置安裝有壓螺絲滾輪，所述轉盤固定本體頂部安裝有與螺絲信號激光感應器相對應的壓螺絲調節器，所述轉盤固定本體頂部靠近后端位置安裝有螺絲信號激光感應器，所述分料轉盤靠近頂部位置設置有螺絲停止位，所述分料轉盤中心位置安裝有轉盤固定柱，所述分料轉盤靠近底部位置設置有吸螺絲上料位，所述轉盤固定本體底部靠近后端位置安裝有激光傳感器。

3、方案中需要說明的是，所述分料轉盤在轉盤固定本體頂部呈傾斜角度安裝。

4、進一步值得說明的是，所述驅動機構包括轉盤動力結構主動輪、轉盤固定軸承、轉盤動力結構從動輪和等分盤，所述轉盤動力結構從動輪頂部固定連接有轉盤撥輪，所述轉盤撥輪頂部固定連接有撥輪定位凸輪和撥輪傳動釘，所述等分盤表面開設有均勻分布的等分盤動力槽口和等分盤定位槽口。

5、更進一步需要說明的是，所述轉盤動力結構主動輪與驅動電機輸出端固定連接，且所述轉盤動力結構從動輪和轉盤動力結構主動輪相嚙合。

6、作為一種優選的實施方式，所述撥輪定位凸輪的外圓同等分盤定位槽口的外圓相切，所述撥輪傳動釘外圓與等分盤動力槽口內邊相切。

7、作為一種優選的實施方式，所述分料轉盤頂部貫穿開設十個獨立的氣孔。

8、作為一種優選的實施方式，所述吸氣接口設置有三個，且吸氣孔設置于分料轉盤的底部位置。

9、與現有技術相比，本實用新型提供的一種轉盤吸附自動上料結構裝置，至少包括如下有益效果：

10、(1)通過設置分料轉盤，增加了吸附功能使螺絲入孔概率增大、避免異形螺釘入孔，同時螺絲信號激光感應器和激光傳感器相配合，通過激光傳感器從下往上照射螺絲停止位的端面計算得出螺絲具體長度，并做出判斷螺絲長度是否異常，保證螺絲的生產質量。

11、(2)通過設置壓螺絲滾輪和壓螺絲調節器相配合，滾輪對螺絲進行預壓緊，壓力大小可根據實際需求通過壓螺絲調節器調節，避免螺絲在裝配上料時發生晃動，保證每個螺絲精準在每一個氣孔里面。

技術特征：

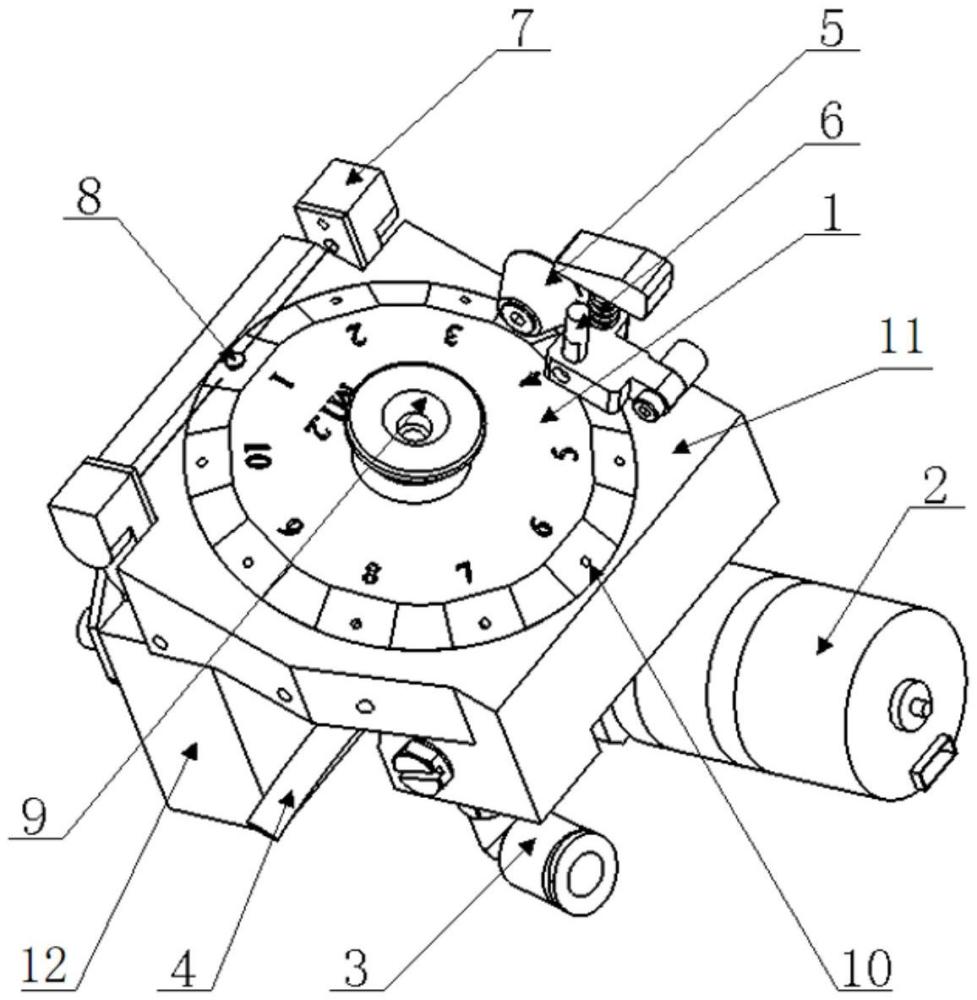

1.一種轉盤吸附自動上料結構裝置，包括轉盤固定本體(11)，其特征在于：所述轉盤固定本體(11)頂部安裝有分料轉盤(1)，所述轉盤固定本體(11)底部靠近前端位置設置有驅動機構(2)，所述轉盤固定本體(11)底部安裝有吸氣接口(3)，所述轉盤固定本體(11)底部安裝有轉盤停止控制器(4)，所述轉盤固定本體(11)頂部靠近一側位置安裝有壓螺絲滾輪(5)，所述轉盤固定本體(11)頂部安裝有與螺絲信號激光感應器(7)相對應的壓螺絲調節器(6)，所述轉盤固定本體(11)頂部靠近后端位置安裝有螺絲信號激光感應器(7)，所述分料轉盤(1)靠近頂部位置設置有螺絲停止位(8)，所述分料轉盤(1)中心位置安裝有轉盤固定柱(9)，所述分料轉盤(1)靠近底部位置設置有吸螺絲上料位(10)，所述轉盤固定本體(11)底部靠近后端位置安裝有激光傳感器(12)。

2.根據權利要求1所述的一種轉盤吸附自動上料結構裝置，其特征在于：所述分料轉盤(1)在轉盤固定本體(11)頂部呈傾斜角度安裝。

3.根據權利要求1所述的一種轉盤吸附自動上料結構裝置，其特征在于：所述驅動機構(2)包括轉盤動力結構主動輪(21)、轉盤固定軸承(22)、轉盤動力結構從動輪(23)和等分盤(25)，所述轉盤動力結構從動輪(23)頂部固定連接有轉盤撥輪(24)，所述轉盤撥輪(24)頂部固定連接有撥輪定位凸輪(28)和撥輪傳動釘(29)，所述等分盤(25)表面開設有均勻分布的等分盤動力槽口(26)和等分盤定位槽口(27)。

4.根據權利要求3所述的一種轉盤吸附自動上料結構裝置，其特征在于：所述轉盤動力結構主動輪(21)與驅動電機輸出端固定連接，且所述轉盤動力結構從動輪(23)和轉盤動力結構主動輪(21)相嚙合。

5.根據權利要求3所述的一種轉盤吸附自動上料結構裝置，其特征在于：所述撥輪定位凸輪(28)的外圓同等分盤定位槽口(27)的外圓相切，所述撥輪傳動釘(29)外圓與等分盤動力槽口(26)內邊相切。

6.根據權利要求1所述的一種轉盤吸附自動上料結構裝置，其特征在于：所述分料轉盤(1)頂部貫穿開設十個獨立的氣孔。

7.根據權利要求1所述的一種轉盤吸附自動上料結構裝置，其特征在于：所述吸氣接口(3)設置有三個，且吸氣孔設置于分料轉盤(1)的底部位置。

技術總結
本技術公開了一種轉盤吸附自動上料結構裝置，屬于自動化上料技術領域，針對了現有裝配時螺釘?shù)袈淇虾臀敵晒β实蛷亩绊懮a(chǎn)效率的問題，包括轉盤固定本體，所述轉盤固定本體頂部安裝有分料轉盤，所述轉盤固定本體底部靠近前端位置設置有驅動機構，所述轉盤固定本體底部安裝有吸氣接口，所述轉盤固定本體底部安裝有轉盤停止控制器，本技術通過設置分料轉盤，增加了吸附功能使螺絲入孔概率增大、避免異形螺釘入孔，同時螺絲信號激光感應器和激光傳感器相配合，通過激光傳感器從下往上照射螺絲停止位的端面計算得出螺絲具體長度，并做出判斷螺絲長度是否異常，保證螺絲的生產質量。

技術研發人員：張意,張季
受保護的技術使用者：湖北麥杰自動化科技有限公司
技術研發日：20240806
技術公布日：2025/4/28
