本技術涉及白鋼接收罐，具體為一種防脹裂白鋼接收罐。

背景技術：

1、接收罐是用于盛放化工成品的一種容器，其中白鋼材質的接收罐是眾多材質接收罐中的一種；白鋼是高速鋼的俗稱，高速鋼（hss）是一種具有高硬度、高耐磨性和高耐熱性的工具鋼，又稱高速工具鋼或鋒鋼，由于白鋼高硬度的特性，其形變能力較弱，當白鋼接收罐內部承載物發生變化時，容易向外膨脹致使接收罐的罐體脹裂，現階段使用的白鋼接收罐無法應對這種內部的膨脹，因此當出現此種狀況，罐體會因為脹裂而無法使用，造成設備成本的浪費，基于上述問題，現提出一種防脹裂白鋼接收罐。

技術實現思路

1、本實用新型的目的在于提供一種防脹裂白鋼接收罐，以解決上述背景技術中提出的現階段使用的白鋼接收罐自身無法應對內部的膨脹，受到膨脹力易損壞的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種防脹裂白鋼接收罐，包括：接收罐罐體，所述接收罐罐體的外壁中部設有能夠伸縮的膨脹節，所述接收罐罐體的內壁設有第一銅管，所述接收罐罐體的內腔中心位置沿上下方向設置有縱向熱傳遞部。

3、其中，所述第一銅管螺旋狀設置于接收罐罐體的內壁，所述縱向熱傳遞部由中心柱和第二銅管組成，中心柱的兩端分別固定安裝于所述接收罐罐體的內壁頂端和底端，第二銅管螺旋狀設置于縱向熱傳遞部的外壁。

4、優選的，所述接收罐罐體的外壁分別設有固定座和滑動座，且固定座和滑動座分別位于所述膨脹節的底端和頂端，所述固定座的頂端沿周向等距安裝有若干個定位桿的一端，且定位桿的另一端滑動貫穿滑動座的外壁，所述定位桿的頂端安裝有限位冒。

5、優選的，所述定位桿的外壁設有螺紋，所述螺紋的外壁螺接有兩個螺母，且兩個螺母分別位于所述滑動座的上下兩端，其中兩個螺母均不與滑動座的外壁接觸。

6、優選的，所述接收罐罐體的底端設置有支架，所述支架的頂端安裝有卡座，且卡座的內壁與所述接收罐罐體的外壁底端相對應，所述卡座的內壁圓周沿周向等距開設有若干個盲槽，所述盲槽的內腔轉動安裝有限位塊，所述限位塊的外壁與所述接收罐罐體的外壁相接觸。

7、優選的，所述限位塊的外壁形狀為楔形設置。

8、優選的，所述接收罐罐體的頂端及底端分別設有進出管，且進出管與所述接收罐罐體的內腔連通。

9、與現有技術相比，本實用新型的有益效果是：該防脹裂白鋼接收罐，通過膨脹節的伸縮對接收罐罐體內部的膨脹力進行補償，當內部承載物膨脹時能夠拉伸擴充體積，避免脹裂，通過第一銅管和縱向熱傳遞部使接收罐罐體內腔物質的熱量快速擴散至全部，避免局部溫度過高，通過定位桿的定位以及滑動座和定位桿的滑動配合使設備成體保持穩定，通過向下放置接收罐罐體使若干個限位塊對接收罐罐體的外壁底端進行限位，從而使接收罐罐體進行穩定放置，在實際使用中，能夠根據在設備內部盛裝物發生膨脹時進行適應性調整，避免脹裂，還能夠快速使內部裝載物質的熱量分散，避免局部過熱，還能夠使設備穩定的被支撐防止，保證設備使用時的穩定性。

技術特征：

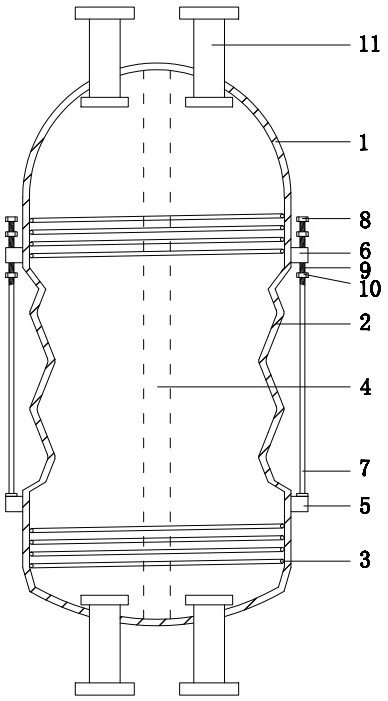

1.一種防脹裂白鋼接收罐，其特征在于，包括：接收罐罐體（1），所述接收罐罐體（1）的外壁中部設有能夠伸縮的膨脹節（2），所述接收罐罐體（1）的內壁設有第一銅管（3），所述接收罐罐體（1）的內腔中心位置沿上下方向設置有縱向熱傳遞部（4）；

2.根據權利要求1所述的一種防脹裂白鋼接收罐，其特征在于：所述接收罐罐體（1）的外壁分別設有固定座（5）和滑動座（6），且固定座（5）和滑動座（6）分別位于所述膨脹節（2）的底端和頂端，所述固定座（5）的頂端沿周向等距安裝有若干個定位桿（7）的一端，且定位桿（7）的另一端滑動貫穿滑動座（6）的外壁，所述定位桿（7）的頂端安裝有限位冒（8）。

3.根據權利要求2所述的一種防脹裂白鋼接收罐，其特征在于：所述定位桿（7）的外壁設有螺紋（9），所述螺紋（9）的外壁螺接有兩個螺母（10），且兩個螺母（10）分別位于所述滑動座（6）的上下兩端，其中兩個螺母（10）均不與滑動座（6）的外壁接觸。

4.根據權利要求3所述的一種防脹裂白鋼接收罐，其特征在于：所述接收罐罐體（1）的底端設置有支架（12），所述支架（12）的頂端安裝有卡座（13），且卡座（13）的內壁與所述接收罐罐體（1）的外壁底端相對應，所述卡座（13）的內壁圓周沿周向等距開設有若干個盲槽（14），所述盲槽（14）的內腔轉動安裝有限位塊（15），所述限位塊（15）的外壁與所述接收罐罐體（1）的外壁相接觸。

5.根據權利要求4所述的一種防脹裂白鋼接收罐，其特征在于：所述限位塊（15）的外壁形狀為楔形設置。

6.根據權利要求1-5的任意一項所述的一種防脹裂白鋼接收罐，其特征在于：所述接收罐罐體（1）的頂端及底端分別設有進出管（11），且進出管（11）與所述接收罐罐體（1）的內腔連通。

技術總結
本技術公開了一種防脹裂白鋼接收罐，包括：接收罐罐體，所述接收罐罐體的外壁中部設有能夠伸縮的膨脹節，所述接收罐罐體的內壁設有第一銅管，所述接收罐罐體的內腔中心位置沿上下方向設置有縱向熱傳遞部；其中，所述第一銅管螺旋狀設置于接收罐罐體的內壁，所述縱向熱傳遞部由中心柱和第二銅管組成，中心柱的兩端分別固定安裝于所述接收罐罐體的內壁頂端和底端，第二銅管螺旋狀設置于縱向熱傳遞部的外壁，該防脹裂白鋼接收罐，在實際使用中，能夠根據在設備內部盛裝物發生膨脹時進行適應性調整，避免脹裂，還能夠快速使內部裝載物質的熱量分散，避免局部過熱，還能夠使設備穩定的被支撐防止，保證設備使用時的穩定性。

技術研發人員：蘆愛國,邊鑫宇
受保護的技術使用者：沈陽得寶新材料科技有限公司
技術研發日：20240806
技術公布日：2025/4/28
