本技術涉及固體顆粒物料配送，特別是涉及一種分配式精準燃煤配送系統。

背景技術：

1、傳統的燃煤配送系統包括三個燃煤配送裝置，每個燃煤配送裝置包括煤倉以及配設在煤倉下方的給煤機。其中一個燃煤配送裝置的煤倉配置成除了給其自身的給煤機供送煤料之外，還向相鄰的兩個燃煤配送裝置的給煤機供送煤料。為此，在所述一個燃煤配送裝置與相鄰的兩個燃煤配送裝置之間各設置有一個燃煤分流系統，即需要設置兩個燃煤分流系統，由此可實現煤料從一個燃煤配送裝置的煤倉向相鄰燃煤配送裝置的給煤機的分流配送。

2、然而，傳統的燃煤配送系統由于需要設置兩個或兩個以上的燃煤分流系統，導致結構復雜且成本高、占地空間大。因此，業內存在對低成本且結構簡單的燃煤配送系統的需求。

技術實現思路

1、本實用新型旨在克服傳統技術存在的缺陷，其目的是提供一種分配式精準燃煤配送系統，其能夠有效地降低成本且結構簡單。

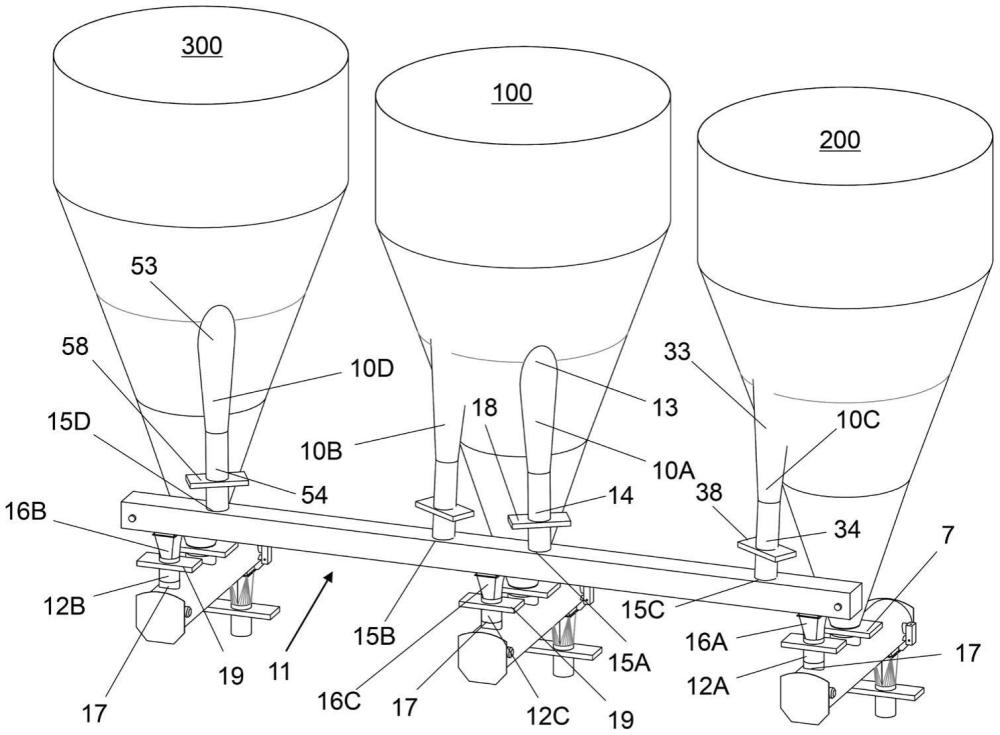

2、為實現上述目的，根據本實用新型，提供了一種分配式精準燃煤配送系統，包括至少三個燃煤配送裝置，每個燃煤配送裝置包括煤倉以及配設在煤倉下方的給煤機；

3、所述煤倉包括位于上部的煤倉主體以及位于下部的出料斗；

4、所述給煤機包括進料口和出料口，來自所述煤倉的煤料經由所述進料口輸入給煤機，并由給煤機輸送至所述出料口并經由出料口排出；

5、所述至少三個燃煤配送裝置包括第一燃煤配送裝置、第二燃煤配送裝置和第三燃煤配送裝置；

6、所述燃煤配送系統還包括燃煤分流系統，配設在所述第一燃煤配送裝置的煤倉與第二燃煤配送裝置的給煤機和第三燃煤配送裝置的給煤機之間，所述第一燃煤配送裝置的煤倉中的煤料可經由所述燃煤分流系統輸送至所述第二燃煤配送裝置的給煤機和第三燃煤配送裝置的給煤機；

7、所述燃煤分流系統包括順沿所述至少三個燃煤配送裝置的排布方向延伸的刮板式分流給煤機以及第一分流裝置，所述刮板式分流給煤機包括第一進料口和兩個出料口，所述第一分流裝置的進料端與所述第一燃煤配送裝置的煤倉連通，所述第一分流裝置的出料端與所述第一進料口連接；所述兩個出料口之一與所述第二燃煤配送裝置的給煤機內部連通，所述兩個出料口中的另一個與所述第三燃煤配送裝置的給煤機內部連通。

8、優選地，所述第一燃煤配送裝置設置在所述第二燃煤配送裝置與第三燃煤配送裝置之間，所述第一進料口包括沿縱向間隔開的兩個第一進料分口，所述第一分流裝置的出料端包括分別與所述兩個第一進料分口連接的兩個出料端口；所述刮板式分流給煤機包括位于下方的煤料承載表面以及位于上方的載料板，煤料承載表面上的煤料由下側刮板推送，所述載料板上的煤料由上側刮板推送，所述載料板的縱向一端位于所述兩個第一進料分口之間，使得所述兩個出料端口之一出來的煤料穿過上側刮板之間的間隙散落在所述煤料承載表面上并由下側刮板推送至兩個出料端口所述之一，而從兩個出料端口中的另一個出來的煤料散落在所述載料板上；所述載料板的縱向另一端位于兩個出料口中的所述另一個上方使得離開載料板的煤料落入兩個出料口中的所述另一個中，或者所述載料板的縱向另一端伸過兩個出料口中的所述另一個使得離開載料板的煤料掉落在煤料承載表面上并由下側刮板推送至兩個出料口中的所述另一個。

9、優選地，所述第一分流裝置包括兩個子分流裝置，每個子分流裝置的進料端分別與所述第一燃煤配送裝置的煤倉連通，每個子分流裝置的出料端分別與所述兩個第一進料分口連接。

10、優選地，所述第二燃煤配送裝置的給煤機內以及所述第三燃煤配送裝置的給煤機包括分流進料口，所述分流進料口設置在所述進料口的與所述出料口相對的一側，兩個出料口所述之一與所述第二燃煤配送裝置的給煤機的所述分流進料口連通，兩個出料口中的所述另一個與所述第三燃煤配送裝置的給煤機的所述分流進料口連通。

11、優選地，所述第二燃煤配送裝置的給煤機以及所述第三燃煤配送裝置的給煤機包括分流進料口，所述分流進料口與所述出料口相對設置，兩個出料口所述之一與所述第二燃煤配送裝置的給煤機的所述分流進料口連通，兩個出料口中的所述另一個與所述第三燃煤配送裝置的給煤機的所述分流進料口連通。

12、優選地，兩個出料口所述之一經由分流管道與連通所述第二燃煤配送裝置的給煤機的進料口與相應煤倉的通道連通，兩個出料口中的所述另一個經由分流管道與連通所述第三燃煤配送裝置的給煤機的進料口與相應煤倉的通道連通。

13、優選地，所述燃煤分流系統還包括第二分流裝置，所述刮板式分流給煤機還包括第二進料口和第三出料口；

14、所述第二分流裝置的進料端與所述第二燃煤配送裝置的煤倉連通，所述第二分流裝置的出料端與所述第二進料口連接；

15、所述第三出料口與所述第一燃煤配送裝置的給煤機內部連通，所述第二分流裝置的出料端出來的煤料穿過上側刮板之間的間隙散落在所述煤料承載表面上并由下側刮板朝向所述第三出料口的方向推送，所述第三出料口與所述第一燃煤配送裝置的給煤機之間的連通通道上設置有閘板門。

16、優選地，所述燃煤分流系統還包括第二分流裝置，所述刮板式分流給煤機還包括第二進料口和第三出料口；

17、所述第二分流裝置的進料端與所述第二燃煤配送裝置的煤倉連通，所述第二分流裝置的出料端與所述第二進料口連接；

18、所述第三出料口與所述第一燃煤配送裝置的給煤機內部連通，所述第二分流裝置的出料端出來的煤料穿過上側刮板之間的間隙散落在所述煤料承載表面上并由下側刮板朝向所述第三出料口的方向推送；刮板式分流給煤機的鏈條居中設置，刮板分別安裝于鏈條的兩側，沿鏈條行進方向看，所述煤料承載表面僅在鏈條的一側區域形成與第三出料口連通的孔口。

19、優選地，所述燃煤分流系統還包括第二分流裝置，所述刮板式分流給煤機還包括第二進料口和第三出料口；

20、所述第二分流裝置的進料端與所述第三燃煤配送裝置的煤倉連通，所述第二分流裝置的出料端與所述第二進料口連接；

21、所述第三出料口與所述第一燃煤配送裝置的給煤機內部連通，所述載料板位于所述第二進料口下方并承接由所述第二進料口進入的煤料，所述載料板的縱向尺寸設置成使得離開所述載料板的煤料掉落在所述煤料承載表面上并由下側刮板朝向所述第三出料口的方向推送，所述第三出料口與所述第一燃煤配送裝置的給煤機之間的連通通道上設置有閘板門。

22、優選地，所述燃煤分流系統還包括第二分流裝置，所述刮板式分流給煤機還包括第二進料口和第三出料口；

23、所述第二分流裝置的進料端與所述第三燃煤配送裝置的煤倉連通，所述第二分流裝置的出料端與所述第二進料口連接；

24、所述第三出料口與所述第一燃煤配送裝置的給煤機內部連通，所述載料板位于所述第二進料口下方并承接由所述第二進料口進入的煤料，所述載料板的縱向尺寸設置成使得離開所述載料板的煤料掉落在所述煤料承載表面上并由下側刮板朝向所述第三出料口的方向推送；

25、所述刮板式分流給煤機的鏈條居中設置，刮板分別安裝于刮板的兩側，沿鏈條行進方向看，所述煤料承載表面僅在鏈條的一側區域形成與第三出料口連通的孔口。

26、優選地，所述第一燃煤配送裝置與所述第二燃煤配送裝置相鄰，所述第二燃煤配送裝置與第三燃煤配送裝置相鄰；所述刮板式分流給煤機包括位于下方的煤料承載表面，煤料承載表面上的煤料由下側刮板推送，所述第一分流裝置的出料端出來的煤料穿過上側刮板之間的間隙散落在所述煤料承載表面上并由下側刮板朝向所述兩個出料口的方向推送，兩個出料口所述之一與所述第二燃煤配送裝置的給煤機之間的連通通道上設置有閘板門。

27、優選地，所述第一燃煤配送裝置與所述第二燃煤配送裝置相鄰，所述第二燃煤配送裝置與第三燃煤配送裝置相鄰；所述刮板式分流給煤機包括位于下方的煤料承載表面，煤料承載表面上的煤料由下側刮板推送，所述第一分流裝置的出料端出來的煤料穿過上側刮板之間的間隙散落在所述煤料承載表面上并由下側刮板朝向所述兩個出料口的方向推送；刮板式分流給煤機的鏈條居中設置，刮板分別安裝于鏈條的兩側，沿鏈條行進方向看，所述煤料承載表面僅在鏈條的一側區域形成與兩個出料口所述之一連通的孔口。

28、優選地，所述第一燃煤配送裝置與所述第二燃煤配送裝置相鄰，所述第二燃煤配送裝置與第三燃煤配送裝置相鄰；

29、所述刮板式分流給煤機包括位于下方的煤料承載表面以及位于上方的載料板，煤料承載表面上的煤料由下側刮板推送，所述載料板上的煤料由上側刮板推送，所述載料板位于所述第一進料口下方并承接由所述第一進料口進入的煤料，所述載料板的縱向尺寸設置成使得離開所述載料板的煤料掉落在所述煤料承載表面上并由下側刮板朝向所述兩個出料口的方向推送；

30、兩個出料口所述之一與所述第二燃煤配送裝置的給煤機之間的連通通道上設置有閘板門。

31、優選地，所述第一燃煤配送裝置與所述第二燃煤配送裝置相鄰，所述第二燃煤配送裝置與第三燃煤配送裝置相鄰；

32、所述刮板式分流給煤機包括位于下方的煤料承載表面以及位于上方的載料板，煤料承載表面上的煤料由下側刮板推送，所述載料板上的煤料由上側刮板推送，所述載料板位于所述進料口下方并承接由所述第一進料口進入的煤料，所述載料板的縱向尺寸設置成使得離開所述載料板的煤料掉落在煤料承載表面上并由下側刮板朝向所述兩個出料口的方向推送；

33、所述刮板式分流給煤機的鏈條居中設置，刮板分別安裝于刮板的兩側，沿鏈條行進方向看，所述煤料承載表面僅在鏈條的一側區域形成與兩個出料口所述之一連通的孔口。

34、采用本實用新型技術方案，通過僅只設置一套燃煤分流系統即可實現一個燃煤配送裝置向相鄰的兩個燃煤配送裝置的分流供料，大大簡化了燃煤分流系統的結構，降低了成本，減小了占地空間。
