本發明涉及倉儲物流設備，具體為一種物流自動化立體倉儲架。

背景技術：

1、物流自動化立體倉儲架是一種多層存放貨物的高架倉庫系統，它利用自動化設備和計算機控制系統來實現貨物的自動存取；這種倉儲架通常由貨架、巷道式堆垛機、輸送系統、自動控制系統和倉儲管理軟件等部分組成，在大型電商倉庫中，自動化立體倉儲架可以高達幾十米，包含許多排貨架，每排貨架又有多層貨位，能夠存儲海量的商品。

2、用于承載貨物的托盤上都開設有供貨叉插入的叉孔，然后需要運輸貨物時，堆垛機通過驅動貨叉插入叉孔內，然后貨叉抬升將托盤頂起進行運輸，貨叉的盡頭通常較窄，側面呈現一端高一端低的梯形狀，這樣的外形有助于插入操作；

3、在實際的倉儲物流環境中，貨物托盤底部的叉孔位置會存在一定的誤差，或者在堆垛機運行過程中貨叉與叉孔之間會出現一定的角度偏差，較窄的端部能夠像“探針”一樣，更容易對準叉孔，起到引導和初步定位的作用；

4、但由于貨叉頂部的部位不平整，在貨叉抬升后，托盤的重心位置相對于貨叉的支撐平面會發生偏移，根據重心的特性，物體在重力作用下，重心會傾向于靠近支撐面較低的一側，進而使托盤與貨物一同發生傾斜，雖然傾斜的角度很小，但對于一些用塑料薄膜包裹的箱裝貨物，托盤傾斜很可能會使貨物之間產生相對滑動，使薄膜拉伸甚至破裂，而對于沒有緊密固定的單個貨物，如小型機械零件等，也很可能會因?yàn)閮A斜而產生位移，增加了貨物在運輸過程中掉落的風險；

5、目前的貨叉都是很長一段的傾斜狀態，這是因?yàn)椋绻洸嬷挥幸恍《尾糠謨A斜，雖然可以起到方便插入叉孔的作用，并且還能將傾斜部位伸出托盤外，但由于這部分比較短，它的傾斜角度必然會比較大，才能夠有足夠的引導作用；

6、當這個傾斜角度較大的部分進入叉孔后，隨著貨叉繼續深入，因?yàn)閮A斜部位短，在它還沒有完全進入叉孔時，傾斜部位相對較高的部分就會快速接近并接觸托盤的外壁或叉孔邊緣，一旦接觸，由于貨叉較高部分對托盤施加的力不是垂直向上的，而是有一個水平方向的分力，這個水平分力就會像推東西一樣，推動托盤產生位移；

7、在實際的倉儲操作中，托盤的位移是非常不利的，因?yàn)橥斜P位置的改變會影響貨物在托盤上的穩定性，即使是很小的位移，也會導致托盤和貨物的重心發生變化，從而引發之前提到的貨物滑動、位移甚至掉落的風險，也會影響后續的搬運、存儲等一系列操作。

技術實現思路

1、本發明的目的在于提供一種物流自動化立體倉儲架，以解決上述背景技術中提出的問題。

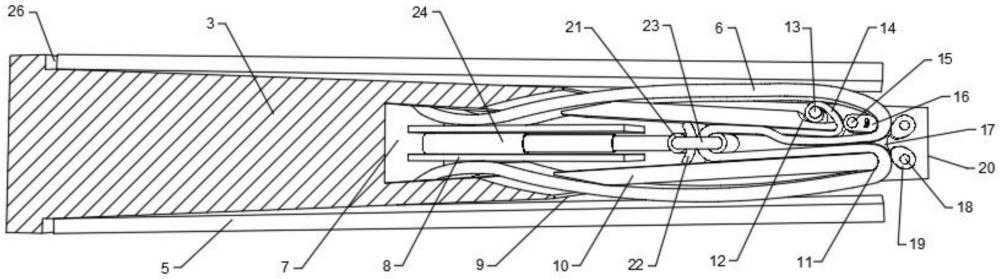

2、為解決上述技術問題，本發明提供的一種物流自動化立體倉儲架，包括自動化立體倉儲架主體以及用于承載貨物的托盤，托盤上還開設有供貨叉插入的叉孔，自動化立體倉儲架主體上還設有堆垛機，貨叉的一端與堆垛機連接、另一端逐漸收口設置，頂部與底部為傾斜面，還包括，兩活動板，關于貨叉上下對稱設置，一端與貨叉鉸接，另一端向貨叉的收口方向延伸，貨叉的收口處開設有缺口；

3、缺口，開設于貨叉的收口處，缺口向內凹陷形成收納腔室，缺口的側壁上下對稱設置有兩個隔板，兩個隔板朝向缺口的正投影處于缺口中，兩個隔板遠離收納腔室的一端向貨叉的收口方向延伸，隔板遠離貨叉收口的一端與貨叉之間留有滑動口；

4、調節桿，沿著兩個隔板上下對稱的軸線、可水平移動地設置于缺口的側壁上；彈性件，一端與收納腔室的側壁連接，另一端依次繞設在位于上方的隔板、調節桿、位于下方的隔板后、與收納腔室的側壁連接，在調節桿水平移動的過程中，改變彈性件的張緊程度以支撐或脫離兩活動板。

5、進一步地，還包括兩個擠壓塊，兩個擠壓塊上下豎直對應、并橫向設置于貨叉的收口處，擠壓塊的兩端均安裝有轉桿，轉桿遠離擠壓塊的一端與缺口的內壁轉動連接；

6、擠壓塊兩端的端面為橢圓形，擠壓塊距離轉桿較遠的一面與彈性件相抵；

7、貨叉上還開設有兩個放置槽，兩個放置槽上下豎直對應，兩個擠壓塊其中一端的轉桿分別延伸至兩個放置槽的內部，放置槽內設置有用于驅動轉桿轉動的伺服電機。

8、進一步地，還包括，支撐塊，設置于缺口內，調節桿上方隔板的長度短于調節桿下方隔板的長度、使得上方隔板遠離收納腔室的一端與貨叉的收口處之間具有間隙、支撐塊位于間隙內；

9、支撐塊的內壁安裝有轉軸，轉軸的兩端均延伸至支撐塊的外部并與缺口的內壁轉動連接；

10、所述支撐塊還貫穿開設有弧形通槽，弧形通槽沿支撐塊的軸向延伸，兩端與外界連通，弧形通槽與轉軸之間有間距，支撐塊左右對稱的兩側均設為弧形面，弧形通槽內設有橫向設置的限位桿，限位桿的兩端分別與缺口的兩面內壁連接，弧形通槽的內頂壁與限位桿相抵時、支撐塊的兩個弧形面處于同一水平線，彈性件與支撐塊上靠近弧形通槽的弧形面相抵。

11、進一步地，還包括固定桿，所述固定桿位于其中較短的隔板的上方，并位于支撐塊的一側，所述固定桿上繞設有彈性卷，所述彈性卷的一端與固定桿的外壁連接，另一端穿過隔板與支撐塊之間的間隙處與彈性件的外壁連接；

12、彈性卷的一側壁與隔板的一端相抵，另一側與支撐塊上靠近轉軸的弧形面相抵。

13、進一步地，驅動件還包括，液壓桿，所述液壓桿位于收納腔室內，液壓桿的伸縮端與其中一個調節桿的外壁連接，兩個調節桿相鄰的一端之間連接有連接桿；

14、與液壓桿連接的調節桿的外壁連接有彈性板，所述彈性板的頂端與底端分別與上下兩個隔板相抵，彈性板遠離調節桿的一側與彈性件的外壁相抵；

15、所述收納腔室的內壁安裝有兩個橫向設置的安裝板，所述液壓桿位于兩個安裝板之間，所述液壓桿的固定端與收納腔室的內壁連接，外壁與收納腔室的外壁相抵。

16、進一步地，所述滑動口遠離收納腔室的一端朝貨叉的收口處方向傾斜延伸、直至與貨叉的外部連通。

17、進一步地，還包括兩個容納槽，設置于貨叉上，兩個容納槽豎直對應，兩個容納槽分別與兩個活動板遠離缺口的一側對應，所述活動板的外壁與容納槽的內底壁之間鉸接有彈簧合頁，彈簧合頁位于貨叉傾斜面的邊緣。

18、進一步地，所述伺服電機安裝于放置槽的內底壁上，所述伺服電機的驅動端與轉桿延伸至放置槽內部的一端連接，所述貨叉的一側開設有嵌入槽，所述嵌入槽沿貨叉的軸向延伸，嵌入槽的一端靠近放置槽，并與兩個放置槽內連通。

19、與現有技術相比，本發明的有益效果是：

20、1、本發明中，活動板朝貨叉靠攏時整體為梯形，此時可插入叉孔內，彈性件兩端固定、呈特殊環繞結構，貨叉插入叉孔后，彈性件的折彎處隨調節桿移動后依靠彈力頂起活動板，使其向下傾斜的一端被向上頂起，依貨物重量自適應調整彈性件的鼓起程度，彌補貨叉傾斜的問題，還能通過控制調節桿移動距離，改變活動板角度，穩定托盤，使托盤能夠平行。

21、2、本發明中，下方隔板設圓弧端，與彈性件摩擦適配，彈性件鼓起時推動支撐塊傾斜，傾斜的支撐塊將彈性件的右上方部位頂起，使其右側相對鼓起，并對彈性件右側部位進行支撐，提高其對活動板的承重效果。

22、3、本發明中，初始時彈性卷繞于固定桿呈卷狀，當彈性件鼓起靠近固定桿，彈性卷利用自身彈性恢復繞回，在隔板下方擴大，為彈性件提供支撐，既防止彈性件過度形變，又強化對活動板支撐，有效保障托盤平整度。
