本發明屬于滴劑瓶，更具體地說，涉及一種定量滴劑瓶。

背景技術：

1、如申請號為cn201910083950.8的專利文件（申請日為2019年01月29日）中所公開的一種可調節倒式定量出液容器，其包括瓶體、中蓋、上蓋以及定量出液管，在定量出液管的下端設有分隔塊，中蓋、瓶體的內側壁、定量出液管的外側壁以及分隔塊上部構成盛裝液體的容納腔，當驅動定量出液管帶著分隔塊向上移動時，容納腔內的液體會從進液口經過單向閥流入儲液腔內，儲液腔內與定量出液管的內側壁連通，處于儲液腔內液體可直接倒出，定量出液管向上移動的距離反應了流入儲液腔內液體的體積；因此在合理設置刻度的情況下，即可直接讀出流入儲液腔內液體的體積，可以實現便于操作人員取需要體積的液體；

2、但是其至少存在下列缺陷：1.當倒取瓶中的液體時，瓶身通常處于傾斜狀態，瓶身液體較滿時，隨著容納腔內的液體倒出，位于分隔塊上側的剩余液體可能會通過單向閥繼續進入容納腔內，導致所量取的液體體積不準；2.該容器只能定量量取液體，無法在自由倒取液體和定量倒取之間進行切換，限制了容器的使用場景；3.需要通過單向閥隔離液體，對單向閥的密封性能要求較高；4.儲液腔的體積不規則，設計相應的刻度讀數比較復雜，不適合實際生產制造。

技術實現思路

1、本發明要解決的技術問題在于提供一種定量滴劑瓶，它結構簡單，便于設計計算儲液腔內的體積以標記對應的刻度，不需要額外設置單向閥以隔離液體，可以實現自由選擇液體體積且精準定量倒出液體。

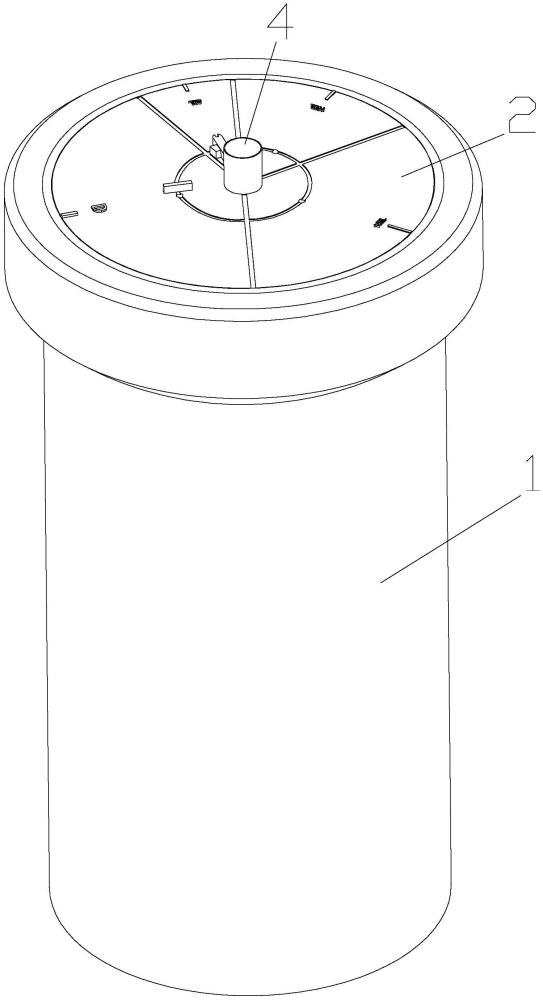

2、本發明的一種定量滴劑瓶，其包括中空且上端開口的瓶體、刻度蓋、定量盒和出液管。刻度蓋和定量盒依序密封連接在瓶體的上端。出液管豎直貫穿設置于刻度蓋和定量盒之內，出液管的下側面與定量盒的下側面相平齊，出液管的上端延伸出刻度蓋的外側。出液管的外側壁與刻度蓋和定量盒的內側壁之間密封且轉動連接。

3、出液管的上部徑向設置有指示桿，指示桿的下側面與刻度蓋的上側面相抵接。出液管底端密封，出液管底端設置有與指示桿延伸方向相同的連桿，連桿最外端固定連接有擋盤。出液管的下部設置有貫通的出料槽，以使出料管內部與外側空間相連通。

4、刻度蓋至少開設有一刻度區，刻度區的外緣上徑向設置有一刻度線。

5、定量盒內部至少開設有一定量腔室，定量腔室與刻度區相對應且位于刻度區的下方，定量腔室下側面上開設有入料口。入料口與刻度線的投影位于同一直線上。定量腔室內壁上均開設有一出料口，出料口與出料槽位于同一高度。

6、當旋轉指示桿與刻度線相對齊時，擋盤完全遮擋入料口，出料口和出料槽相對齊。

7、作為本發明的進一步改進，刻度蓋上側面上開設有環槽和分隔槽。環槽位于出液管的外緣和刻度蓋的外緣之間。分隔槽以刻度蓋的中心為圓心徑向設置，分隔槽位于定量腔室和過渡腔室的側壁上方，兩條分隔槽之間構成一刻度區。分隔槽與環槽相連通。指示桿的一端下側固定設置有定位珠，定位珠與環槽滑動連接。

8、作為本發明的進一步改進，刻度蓋上側面上還開設有定位槽。定位槽開設于環槽上且與刻度線位于同一直線上，定位珠轉動至定位槽時，嵌入定位槽內。

9、作為本發明的進一步改進，定量盒內部還開設有過渡腔室。過渡腔室下側面上開設有過渡孔，過渡孔的外徑大于擋盤的外徑，以使瓶體內的液體流入過渡腔室內。刻度蓋上開設有不定量取用區，過渡腔室位于不定量取用區下方，不定量取用區的外緣上徑向設置有一字母標識。過渡孔與字母標識的投影位于同一直線上。過渡腔室內壁上開設有出料口，出料口與出液管的出料槽位于同一高度。

10、作為本發明的進一步改進，所述定量腔室包括依序圓周設置的第一腔室、第二腔室和第三腔室，其腔室體積分別正比例增大。第一腔室上側與第一刻度區相對應，下側面上開設有第一入料口。第二腔室上側與第二刻度區相對應，下側面上開設有第二入料口。第三腔室上側與第三刻度區相對應，下側面上開設有第三入料口。定量腔室所對應的刻度線均位于刻度區的中部。

11、作為本發明的進一步改進，第一入料口、第二入料口和第三入料口的直徑依次正比例增大。

12、作為本發明的進一步改進，第二腔室的腔室體積為第一腔室的兩倍。第三腔室的腔室體積為第一腔室的四倍。

13、作為本發明的進一步改進，刻度蓋還包括止轉塊。止轉塊固定設置在刻度蓋的上側面上，止轉塊至少部分位于環槽之內，止轉塊位于刻度區的邊緣處，用于限位指示桿的相對轉動。

14、作為本發明的進一步改進，刻度蓋中心處開設有第一通孔。定量盒中心處開設有第二通孔。第一通孔和第二通孔同軸設置，出液管下端貫穿設置于第一通孔和第二通孔之內。

15、作為本發明的進一步改進，出液管的上端開口設置有向外伸出的翻邊，用于出液。

16、相比于現有技術，本發明的有益效果在于：

17、1.通過設置瓶體、刻度蓋、定量盒和出液管，通過旋轉出液管使其對準相應的刻度線，即選擇刻度所對應的取液體積，不需要將液體倒出來以后再進行量取，便于液體的定量取用；

18、2.通過設置過渡腔室，旋轉出液管使其對準字母標識，瓶體內的液體可以自由的從出液管中倒出，使用者可以自由選擇定量取用或者不定量取用兩種不同的模式，使得滴劑瓶能夠適應更多的使用場景，可以根據使用者的需要靈活進行選擇；

19、3.通過第一腔室、第二腔室和第三腔室，其腔室體積分別正比例增大；使得滴劑瓶能夠擁有多種不同體積的定量腔室的取出量的選擇，同時定量腔室為扇形結構，形狀較為規則，便于腔室內相應的體積計算，便于實際生產制造；

20、4.通過設置環槽、定位槽和定位珠，分隔槽以刻度蓋的中心為圓心徑向設置，分隔槽位于定量腔室和過渡腔室的側壁上方，兩條分隔槽之間構成一刻度區；分隔槽與環槽相連通；指示桿的一端下側固定設置有定位珠，定位珠與環槽滑動連接；定位珠轉動至定位槽時，嵌入定位槽內；可以實現穩定轉動指示桿，便于使用者操作。

技術特征：

1.一種定量滴劑瓶，其特征在于：包括中空且上端開口的瓶體（1）、刻度蓋（2）、定量盒（3）和出液管（4）；刻度蓋（2）和定量盒（3）依序密封連接在瓶體（1）的上端；出液管（4）豎直貫穿設置于刻度蓋（2）和定量盒（3）之內，出液管（4）的下側面與定量盒（3）的下側面相平齊，出液管（4）的上端延伸出刻度蓋（2）的外側；出液管（4）的外側壁與刻度蓋（2）和定量盒（3）的內側壁之間密封且轉動連接；

2.根據權利要求1所述的一種定量滴劑瓶，其特征在于：刻度蓋（2）上側面上開設有環槽（22）和分隔槽（24）；環槽（22）位于出液管（4）的外緣和刻度蓋（2）的外緣之間；分隔槽（24）以刻度蓋（2）的中心為圓心徑向設置，分隔槽（24）位于定量腔室和過渡腔室的側壁上方，兩條分隔槽（24）之間構成一刻度區；分隔槽（24）與環槽（22）相連通；指示桿（44）的一端下側固定設置有定位珠（45），定位珠（45）與環槽（22）滑動連接。

3.根據權利要求2所述的一種定量滴劑瓶，其特征在于：刻度蓋（2）上側面上還開設有定位槽（23）；定位槽（23）開設于環槽（22）上且與刻度線位于同一直線上，定位珠（45）轉動至定位槽（23）時，嵌入定位槽（23）內。

4.根據權利要求1所述的一種定量滴劑瓶，其特征在于：定量盒（3）內部還開設有過渡腔室（34）；過渡腔室（34）下側面上開設有過渡孔（354），過渡孔（354）的外徑大于擋盤（43）的外徑，以使瓶體（1）內的液體流入過渡腔室（34）內；刻度蓋（2）上開設有不定量取用區，過渡腔室（34）位于不定量取用區下方，不定量取用區的外緣上徑向設置有一字母標識；過渡孔（354）與字母標識的投影位于同一直線上；過渡腔室（34）內壁上開設有出料口（36），出料口（36）與出液管（4）的出料槽（41）位于同一高度。

5.根據權利要求1所述的一種定量滴劑瓶，其特征在于：所述定量腔室包括依序圓周設置的第一腔室（31）、第二腔室（32）和第三腔室（33），其腔室體積分別正比例增大；第一腔室（31）上側與第一刻度區（25）相對應，下側面上開設有第一入料口（351）；第二腔室（32）上側與第二刻度區（26）相對應，下側面上開設有第二入料口（352）；第三腔室（33）上側與第三刻度區（27）相對應，下側面上開設有第三入料口（353）；定量腔室所對應的刻度線均位于刻度區的中部。

6.根據權利要求5所述的一種定量滴劑瓶，其特征在于：第一入料口（351）、第二入料口（352）和第三入料口（353）的直徑依次正比例增大。

7.根據權利要求2所述的一種定量滴劑瓶，其特征在于：第二腔室（32）的腔室體積為第一腔室（31）的兩倍；第三腔室（33）的腔室體積為第一腔室（31）的四倍。

8.根據權利要求5所述的一種定量滴劑瓶，其特征在于：刻度蓋（2）還包括止轉塊；止轉塊固定設置在刻度蓋（2）的上側面上，止轉塊至少部分位于環槽（22）之內，止轉塊位于刻度區的邊緣處，用于限位指示桿（44）的相對轉動。

9.根據權利要求1所述的一種定量滴劑瓶，其特征在于：刻度蓋（2）中心處開設有第一通孔（21）；定量盒（3）中心處開設有第二通孔（37）；第一通孔（21）和第二通孔（37）同軸設置，出液管（4）下端貫穿設置于第一通孔（21）和第二通孔（37）之內。

10.根據權利要求1所述的一種定量滴劑瓶，其特征在于：出液管（4）的上端開口設置有向外伸出的翻邊，用于出液。

技術總結
本發明公開了一種定量滴劑瓶，屬于滴劑瓶技術領域；一種定量滴劑瓶，包括中空且上端開口的瓶體、刻度蓋、定量盒和出液管；刻度蓋和定量盒依序密封連接在瓶體的上端；出液管豎直貫穿設置于刻度蓋和定量盒之內，出液管的下側面與定量盒的下側面相平齊，出液管的上端延伸出刻度蓋的外側；出液管的外側壁與刻度蓋和定量盒的內側壁之間密封且轉動連接；出液管的上部徑向設置有指示桿，指示桿的下側面與刻度蓋的上側面相抵接；當旋轉指示桿與刻度線相對齊時，擋盤完全遮擋入料口，出料口和出料槽相對齊；其結構簡單，便于設計計算儲液腔內的體積以標記對應的刻度，不需要額外設置單向閥以隔離液體，可以實現自由選擇液體體積且精準定量倒出液體。

技術研發人員：鄭華進
受保護的技術使用者：臺州鵬澤塑業有限公司
技術研發日：
技術公布日：2025/4/28
