本發明涉及鋼絲繩檢測，具體為一種港口起重機鋼絲繩檢測裝置。

背景技術：

1、港口起重機，是用于碼頭貨物裝卸的一種設備，大多數情況下港口起重機是由鋼絲繩、旋轉機構、變幅機構以及控制系統等組成，港口起重機在長時間的運行后，鋼絲繩會出現不同程度的損傷，不僅會影響吊運，還有可能會造成事故，因此，需要專業的鋼絲繩檢測系統及鋼絲繩檢測裝置對港口起重機上的鋼絲繩進行檢測。

2、中國專利cn215180155u公告了鋼絲繩檢測裝置及港口起重機鋼絲繩檢測系統，包括檢測單元，用于對鋼絲繩進行檢測；定位件，用于安裝于所述港口起重機的機架，所述定位件被配置為沿垂直于鋼絲繩地走線方向的方向延伸；第一連接件，用于連接所述定位件與所述檢測單元，所述第一連接件被配置為與所述定位件滑動配合，當所述檢測單元跟隨鋼絲繩晃動時，所述第一連接件能夠相對于所述定位件滑動。該申請的鋼絲繩檢測裝置設置定位件，起到對檢測單元的緩震和限位作用。

3、上述公告的現有技術中的鋼絲繩檢測裝置及港口起重機鋼絲繩檢測系統，還設置有支撐組件，雖然支撐組件能夠對鋼絲繩起到支撐和導向的作用，但是經過長時間的運行后，支撐組件會出現磨損，這就導致鋼絲繩在檢測過程中會出現大幅度的晃動，一是會導致檢測結果的精確性降低，二是晃動的鋼絲繩會對檢測裝置造成鞭打現象，使得檢測裝置出現損壞，除此之外，鋼絲繩經過長時間使用過后，會出現斷絲的現象，在一般情況下，在對鋼絲繩進行檢測之前會對翹曲的斷絲進行去除，但是，在對鋼絲繩斷絲進行去除的過程中，不僅浪費時間和人力，還可能會有遺漏的斷絲未處理干凈，在后續檢測的過程中，由于鋼絲繩是在不斷移動的，那么遺漏的翹曲的斷絲同樣會對檢測裝置進行鞭打，造成檢測裝置的損壞。

4、針對以上問題，提出了一種港口起重機鋼絲繩檢測裝置。

技術實現思路

1、本發明的目的在于提供一種港口起重機鋼絲繩檢測裝置，采用本發明進行工作，從而解決了上述背景中支撐組件出現磨損時，導致鋼絲繩在檢測過程中會出現大幅度的晃動，出現檢測結果的精確性降低和檢測裝置損壞的問題，除此之外，還解決了鋼絲繩經過長時間使用后出現斷絲，未處理干凈的斷絲，在后續檢測的過程中，對檢測裝置進行鞭打，造成檢測裝置的損壞的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種港口起重機鋼絲繩檢測裝置，包括檢測裝置，所述檢測裝置包括安裝組件、支撐組件、防損壞組件、磁記憶規劃組件、探傷儀、采集模塊、報警模塊和處理模塊，支撐組件上傳動設置有鋼絲繩，且鋼絲繩貫穿設置在防損壞組件、磁記憶規劃組件、探傷儀的內部；

4、所述安裝組件包括安裝板和分別固定安裝在安裝板兩端部的連接件，安裝板開設有若干個讓位槽；

5、所述防損壞組件包括固定安裝在安裝板上的套筒，套筒內腔的側壁上設置有螺旋軌道，螺旋軌道上內嵌滑動安裝有移動筒，移動筒的內部設置有驅動件，移動筒內腔的側壁上固定安裝有一對焊接組件，且兩個焊接組件呈對稱位置設置；

6、所述焊接組件包括固定安裝在移動筒內腔側壁上的保護殼，保護殼的內部固定安裝有電動伸縮柱，電動伸縮柱的輸出末端固定連接有弧形壓板，電動伸縮柱輸出末端的側壁上固定安裝有焊接電極；

7、所述驅動件包括內嵌固定安裝在移動筒內部的伺服電機，伺服電機的輸出末端固定連接有滾輪，滾輪內嵌滾動設置在螺旋軌道上。

8、進一步地，支撐組件包括固定安裝在安裝板上的限位件一，安裝板上還固定安裝有安裝架，安裝架上固定安裝有限位件二，鋼絲繩從限位件一和限位件二的縫隙處穿過。

9、進一步地，限位件一包括固定安裝在安裝板上的一對固定板，兩個固定板呈對稱位置設置，兩個固定板的內側壁上分別固定安裝有扇形擋板，安裝板的一側外壁上固定安裝有f形支架，f形支架上固定安裝有電機，電機的輸出末端貫穿其中一個扇形擋板，兩個扇形擋板的內側壁上分別轉動安裝有長條板，兩個長條板的側壁上分別貫穿滑動設置有一對卡接組件一，兩個扇形擋板的間隙部位設置有一對卡接件二，卡接件二與卡接組件一之間能夠形成卡接關系，兩個卡接件二的圓周外壁上分別卡設有滑輪。

10、進一步地，卡接組件一包括貫穿滑動安裝在長條板側壁上的卡柱，卡柱與長條板的外側壁之間通過彈簧一進行彈性連接，卡柱靠近卡接件二的一端的圓周側壁上固定套設有軸承，卡柱靠近卡接件二的一端的側壁上固定安裝有凸塊。

11、進一步地，滑輪包括輪體，輪體的內腔中開設有一對卡槽，卡槽與卡接件二之間能夠形成卡接關系。

12、進一步地，扇形擋板包括固定安裝在固定板內側壁上的扇形擋板主體，扇形擋板主體的底部設置有弧面。

13、進一步地，卡接件二包括安裝筒，安裝筒的圓周外壁上開設有一對深槽，兩個深槽的內腔中分別穿插滑動安裝有頂柱，頂柱與深槽內腔的側壁之間通過彈簧二進行彈性連接，且頂柱與卡槽能夠形成卡接關系，安裝筒內腔的側壁上開設有兩對滑槽，兩個滑槽的內腔中分別內嵌滑動安裝有滑板，安裝筒內腔的側壁上還開設有一對圓槽，滑板與圓槽內腔的側壁之間通過彈簧三進行彈性連接，滑板的外側壁開設有凹槽，凹槽與凸塊呈對齊設置。

14、與現有技術相比，本發明的有益效果如下：

15、通過替換操作，能夠及時地對已經磨損的并且處于長條板上半部分位置的卡接組件一、滑輪和卡接件二進行替換，及時地降低鋼絲繩的晃動幅度，盡可能地避免出現鋼絲繩鞭打磁記憶規劃組件和探傷儀的現象，對磁記憶規劃組件和探傷儀起到保護的作用，同時有利于維持良好的檢測精度；而且在對磨損的卡接組件一、滑輪和卡接件二進行替換時，整個替換過程無需停機操作，有利于提高港口起重機的工作效率；本發明采用模塊化設置，在不影響鋼絲繩檢測和吊運過程的前提下，對磨損的滑輪進行快速地拆卸與安裝，不僅更換效率高，而且操作簡便，節省人力；除此之外，本發明通過防損壞組件的設置，使得鋼絲繩在進入磁記憶規劃組件和探傷儀之前不會存在翹起的斷絲，進而不會出現斷絲鞭打磁記憶規劃組件和探傷儀的現象，對磁記憶規劃組件和探傷儀起到保護的作用，防止磁記憶規劃組件和探傷儀受到損傷，并且有利于維持良好的檢測精度。

技術特征：

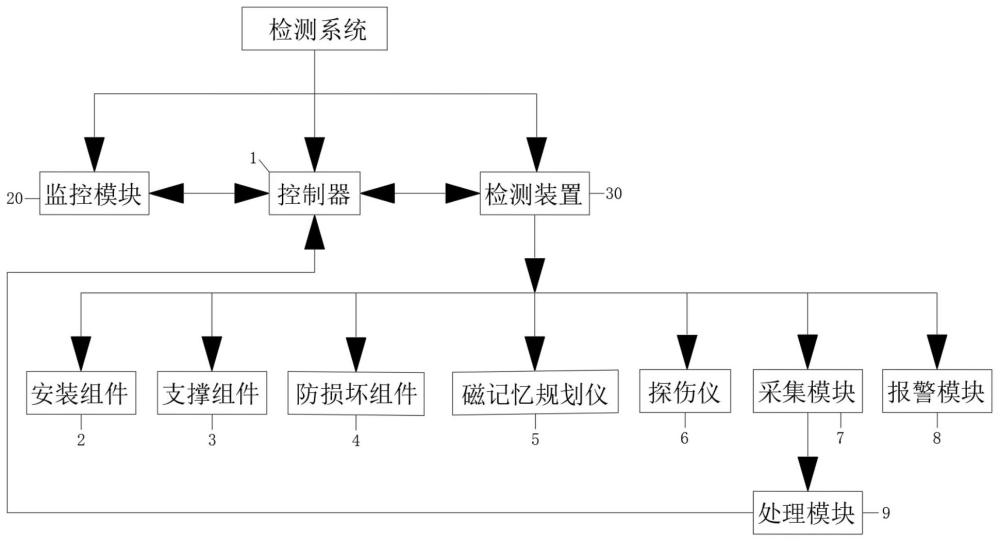

1.一種港口起重機鋼絲繩檢測裝置，其特征在于：包括檢測裝置（30），所述檢測裝置（30）包括安裝組件（2）、支撐組件（3）、防損壞組件（4）、磁記憶規劃組件（5）、探傷儀（6）、采集模塊（7）、報警模塊（8）和處理模塊（9），支撐組件（3）上傳動設置有鋼絲繩（10），且鋼絲繩（10）貫穿設置在防損壞組件（4）、磁記憶規劃組件（5）、探傷儀（6）的內部；

2.根據權利要求1所述的一種港口起重機鋼絲繩檢測裝置，其特征在于：支撐組件（3）包括固定安裝在安裝板（21）上的限位件一（31），安裝板（21）上還固定安裝有安裝架（32），安裝架（32）上固定安裝有限位件二（33），鋼絲繩（10）從限位件一（31）和限位件二（33）的縫隙處穿過。

3.根據權利要求2所述的一種港口起重機鋼絲繩檢測裝置，其特征在于：限位件一（31）包括固定安裝在安裝板（21）上的一對固定板（311），兩個固定板（311）呈對稱位置設置，兩個固定板（311）的內側壁上分別固定安裝有扇形擋板（312），安裝板（21）的一側外壁上固定安裝有f形支架（313），f形支架（313）上固定安裝有電機（314），電機（314）的輸出末端貫穿其中一個扇形擋板（312），兩個扇形擋板（312）的內側壁上分別轉動安裝有長條板（315），兩個長條板（315）的側壁上分別貫穿滑動設置有一對卡接組件一（316），兩個扇形擋板（312）的間隙部位設置有一對卡接件二（318），卡接件二（318）與卡接組件一（316）之間能夠形成卡接關系，兩個卡接件二（318）的圓周外壁上分別卡設有滑輪（317）。

4.根據權利要求3所述的一種港口起重機鋼絲繩檢測裝置，其特征在于：卡接組件一（316）包括貫穿滑動安裝在長條板（315）側壁上的卡柱（3161），卡柱（3161）與長條板（315）的外側壁之間通過彈簧一（3162）進行彈性連接，卡柱（3161）靠近卡接件二（318）的一端的圓周側壁上固定套設有軸承（3163），卡柱（3161）靠近卡接件二（318）的一端的側壁上固定安裝有凸塊（3164）。

5.根據權利要求4所述的一種港口起重機鋼絲繩檢測裝置，其特征在于：滑輪（317）包括輪體（3171），輪體（3171）的內腔中開設有一對卡槽（3172），卡槽（3172）與卡接件二（318）之間能夠形成卡接關系。

6.根據權利要求5所述的一種港口起重機鋼絲繩檢測裝置，其特征在于：扇形擋板（312）包括固定安裝在固定板（311）內側壁上的扇形擋板主體（3121），扇形擋板主體（3121）的底部設置有弧面（3122）。

7.根據權利要求6所述的一種港口起重機鋼絲繩檢測裝置，其特征在于：卡接件二（318）包括安裝筒（3181），安裝筒（3181）的圓周外壁上開設有一對深槽（3182），兩個深槽（3182）的內腔中分別穿插滑動安裝有頂柱（3183），頂柱（3183）與深槽（3182）內腔的側壁之間通過彈簧二（3184）進行彈性連接，且頂柱（3183）與卡槽（3172）能夠形成卡接關系，安裝筒（3181）內腔的側壁上開設有兩對滑槽（3189），兩個滑槽（3189）的內腔中分別內嵌滑動安裝有滑板（3185），安裝筒（3181）內腔的側壁上還開設有一對圓槽（3188），滑板（3185）與圓槽（3188）內腔的側壁之間通過彈簧三（3186）進行彈性連接，滑板（3185）的外側壁開設有凹槽（3187），凹槽（3187）與凸塊（3164）呈對齊設置。

技術總結
本發明公開了一種港口起重機鋼絲繩檢測裝置，屬于鋼絲繩檢測技術領域，本發明中的鋼絲繩檢測裝置，包括安裝組件、支撐組件、防損壞組件、磁記憶規劃組件、探傷儀、采集模塊、報警模塊和處理模塊，本發明能夠及時地對已經磨損的并且處于長條板上半部分位置的卡接組件一、滑輪和卡接件二進行替換，及時地降低鋼絲繩的晃動幅度，盡可能地避免出現鋼絲繩鞭打磁記憶規劃組件和探傷儀的現象，除此之外，本發明還通過防損壞組件的設置，使得鋼絲繩在進入磁記憶規劃組件和探傷儀之前不會存在翹起的斷絲，進而不會出現斷絲鞭打磁記憶規劃組件和探傷儀的現象，防止磁記憶規劃組件和探傷儀受到損傷，并且有利于維持良好的檢測精度。
