本發明涉及雙索纜索吊機，特別涉及一種異形雙索構造吊裝系統及吊裝方法。

背景技術：

1、在建設跨越峽谷的橋梁時，為實現施工材料及設備的轉運，工程師們選擇在待建橋梁上方布置雙索纜索吊機系統；雙索纜索吊機系統包括兩根纜索，以及分別滑行于兩根纜索的至少兩個吊車，纜索的兩端分別固定于峽谷兩岸的纜塔或地錨上，其中部在重力影響下下垂，形成類似懸鏈線的形狀，吊車沿纜索滑行以將與其相連的貨物移動至目標區域。

2、現有技術中，兩根纜索通常對稱設置于同一豎向平面，這就使得兩根纜索兩端的共計四個固定位置需要等高和成矩形分布，為實現等高，通常的做法是設置不同高度的纜塔，由纜塔調平各固定位置點的高度；但是，在復雜陡峭的地形條件下，修建纜塔需大面積開挖山體來施工纜塔基礎，施工成本高昂；且在陡峭地形條件下，纜塔上部距離坡面近，導致纜塔至坡面區域的邊跨纜索跨度小，不利于纜索吊機吊重和吊裝安全；部分工況下，由于坡面變化復雜，兩組纜索錨固結構位置的高差大可能使其中一組的錨固結構修建高度大，極大地提高修建難度、施工成本。

技術實現思路

1、本發明的目的在于克服背景技術中所存在的現有的對稱式雙索纜索吊機系統在復雜陡峭的地形條件下，施工成本高且困難的問題，提供一種異形雙索構造吊裝系統及吊裝方法。

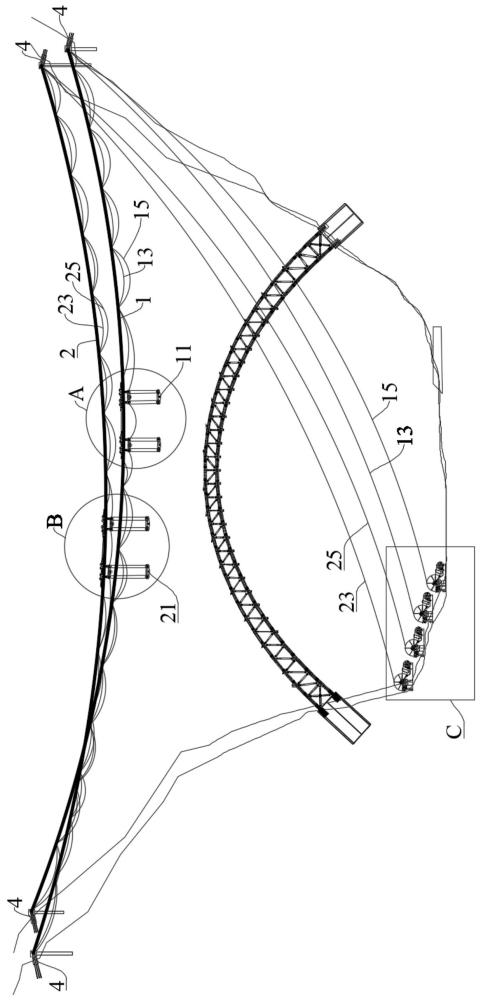

2、在第一方面，本發明提供一種異形雙索構造吊裝系統，包括兩端固定且中部下垂的第一承重繩和第二承重繩，所述第一承重繩具有第一索形參數，所述第二承重繩具有與所述第一索形參數不同的第二索形參數；

3、所述第一承重繩所在的豎平面與所述第二承重繩所在的豎平面平行；

4、還包括走行于所述第一承重繩的第一起重小車組，和走行于所述第二承重繩的第二起重小車組，所述第一起重小車組和第二起重小車組能夠協同吊運。

5、本發明所述的異形雙索構造吊裝系統，第一承重繩和第二承重繩分別具有不同的索形參數，使得在施工第一承重繩和第二承重繩時，它們兩端固定位置不再需要完全等高和對稱，能夠根據地形條件進行合理選擇，大大降低了承重繩施工難度，能夠較好解決因地形變化復雜導致纜塔、地錨等結構設計、施工難度大的問題，能夠較好適應復雜地形；第一承重繩所在的豎平面平行于第二承重繩所在的豎平面，兩承重繩之間的間距沿承重繩長度方向均等，第一起重小車組和第二起重小車組在同向走行時，它們之間的橫向間距不會發生大幅度變化，能夠提高協同吊運的橫向平穩性，并降低起重小車組之間發生碰撞的概率。

6、優選地，索形參數包括承重繩跨度、承重繩兩端高差和承重繩垂度。

7、進一步優選地，索形參數僅包括承重繩跨度、承重繩兩端高差和承重繩垂度。

8、優選地，所述第一承重繩和第二承重繩能夠橫向平移。

9、優選地，所述第一起重小車組包括相連接的兩個第一起重小車，每個所述第一起重小車均包括上下布置且能夠相互靠近和遠離的第一走行機構和第一起吊機構，所述第一走行機構走行于所述第一承重繩；

10、所述第二起重小車組包括相連接的兩個第二起重小車；每個所述第二起重小車均包括上下布置且能夠相互靠近和遠離的第二走行機構和第二起吊機構，所述第二走行機構走行于所述第二承重繩。

11、優選地，還包括第一牽引設備和從所述第一牽引設備引出的第一牽引繩，所述第一牽引繩遠離所述第一牽引設備的一端與所述第一走行機構相連；所述第一承重繩端部固定位置設有第一變向滑輪，所述第一牽引繩與所述第一變向滑輪相配合。

12、優選地，還包括第二牽引設備和從所述第二牽引設備引出的第二牽引繩，所述第二牽引繩遠離所述第二牽引設備的一端與所述第二走行機構相連；所述第二承重繩端部固定位置設有第二變向滑輪，所述第二牽引繩與所述第二變向滑輪相配合。

13、優選地，還包括第一起吊設備和從所述第一起吊設備引出的第一起吊繩，所述第一起吊繩遠離所述第一起吊設備的一端繞過所述第一走行機構后與所述第一起吊機構相連；所述第一承重繩端部固定位置設有第三變向滑輪，所述第一起吊繩與所述第三變向滑輪相配合。

14、優選地，還包括第二起吊設備和從所述第二起吊設備引出的第二起吊繩，所述第二起吊繩遠離所述第二起吊設備的一端繞過所述第二走行機構后與所述第二起吊機構相連；所述第二承重繩端部固定位置設有第四變向滑輪，所述第二起吊繩與所述第四變向滑輪相配合。

15、優選地，所述第一走行機構與所述第一變向滑輪之間的所述第一牽引繩懸掛于所述第一承重繩。

16、優選地，所述第二走行機構與所述第二變向滑輪之間的所述第二牽引繩懸掛于所述第二承重繩。

17、優選地，所述第一走行機構與所述第三變向滑輪之間的所述第一起吊繩懸掛于所述第一承重繩。

18、優選地，所述第二走行機構與所述第四變向滑輪之間的所述第二起吊繩懸掛于所述第二承重繩。

19、優選地，所述第一起吊設備、第二起吊設備、第一牽引設備和第二牽引設備均為卷?yè)P(yáng)機。

20、優選地，還包括控制指令系統，所述控制指令系統用于控制所述第一起吊設備、第二起吊設備、第一牽引設備和第二牽引設備運行。

21、優選地，所述第一走行機構、第二走行機構、第一起吊機構和第二起吊機構上均設置有坐標監測設備，所述坐標監測設備用于實時監測各機構坐標、位置關系，用以提供給控制指令系統發出調整指令。

22、在第二方面，本發明提供一種異形雙索構造吊裝方法，基于如上所述的異形雙索構造吊裝系統，所述第一起吊機構和第二起吊機構連接同一待吊裝件；

23、包括如下步驟：

24、s1.調平所述待吊裝件，并獲取調平狀態下所述第一起吊機構和第二起吊機構的初始高程差δh1，以及所述第一走行機構和第二走行機構的初始水平間距差δl1；

25、s2.移動所述第一起重小車組和第二起重小車組，實時獲取所述第一起吊機構和第二起吊機構的實時高程差δh2，以及所述第一走行機構和第二走行機構的實時水平間距差δl2；

26、若δh1與δh2的差值大于預設相對高程閾值，改變所述第一走行機構和第一起吊機構的間距，和/或，改變所述第二走行機構和第二起吊機構的間距，使δh1與δh2的差值小于或等于所述預設相對高程閾值；

27、若δl1與δl2的差值大于預設相對水平間距閾值，改變所述第一走行機構和/或第二走行機構的走行速率，使δl1與δl2的差值小于或等于所述預設相對水平間距閾值。

28、本發明所述的一種異形雙索構造吊裝方法，基于如上所述的異形雙索構造吊裝系統，走行機構和起吊機構之間的間距可以改變，使得當出現高程差時，可通過改變走行機構和起吊機構之間的間距，從而在豎向方向上調平待吊裝件，調平方式簡單高效。通過監測實時高程差和實時水平間距差，當實時高程差δh2與初始高程差δh1的差值超過預設相對高程閾值時，通過改變一個或兩個起重小車組內的走行機構和起吊機構之間的間距，來減小待吊裝件的豎向傾斜幅度；當實時水平間距差δl2與初始水平間距差δl1的差值超過預設相對水平間距閾值時，通過改變一個或兩個起重小車組的走行速率，來減小待吊裝件的水平轉動幅度，從而實現待吊裝件地平穩運輸。

29、本發明所述的異形雙索構造吊裝方法，為第一起重小車組和第二起重小車組在如上所述異形雙索構造上的協同吊運提供控制思路，利于推動異形雙索構造替代現有的等高和對稱的雙索構造，從而解決雙索纜索吊機系統施工困難、使用局限性大的問題。

30、優選地，基于如上所述的異形雙索構造吊裝系統；

31、步驟s2中：在牽引移動所述第一起重小車組時，所述第一起吊設備保持一定收放繩速率，使所述第一起吊機構與所述第一走行機構間距保持不變，在牽引移動所述第二起重小車組時，所述第二起吊設備保持一定的收放繩速率，使所述第二起吊機構與所述第二走行機構間距保持不變；

32、當δh1與δh2的差值大于預設相對高程閾值時：

33、在調整所述第一走行機構與第一起吊機構之間間距的情況下，改變所述第一起吊設備的收放繩速率，直至δh1與δh2的差值小于或等于所述預設相對高程閾值；

34、在調整第二走行機構與第二起吊機構之間的間距的情況下，改變所述第二起吊設備的收放繩速率，直至δh1與δh2的差值小于或等于所述預設相對高程閾值；

35、在調整所述第一走行機構與第一起吊機構之間的間距，和第二走行機構與第二起吊機構之間的間距的情況下，改變所述第一起吊設備和第二起吊設備的收放繩速率，直至δh1與δh2的差值小于或等于所述預設相對高程閾值；

36、當δl1與δl2的差值大于預設相對水平間距閾值時：

37、在調整所述第一走行機構的走行速率的情況下，同步改變所述第一牽引設備和第一起吊設備的收放繩速率，直至δl1與δl2的差值小于或等于所述預設相對水平間距閾值；

38、在調整所述第二走行機構的走行速率的情況下，同步改變所述第二牽引設備和第二起吊設備的收放繩速率，直至δl1與δl2的差值小于或等于所述預設相對水平間距閾值；

39、在調整所述第一走行機構和第二走行機構的走行速率的情況下，同步改變所述第一牽引設備和第一起吊設備的收放繩速率，以及同步改變所述第二牽引設備和第二起吊設備的收放繩速率，直至δl1與δl2的差值小于或等于所述預設相對水平間距閾值。

40、可以理解，由于兩組承重繩的索形不同，兩組起重小車組的爬坡角度、走行弧長不同，導致兩組起重小車組走行過程中產生前后距離差，導致待吊裝件產生水平轉動；又因兩組承重繩的索形不同，隨著起重小車組走行，兩組承重繩之間高差逐漸變化，導致待吊裝件豎向傾斜。

41、優選的方案中，通過控制牽引設備和起吊設備的收放繩速率，實現待吊裝件在豎向方向和水平方向上的調平，結構簡單、操作靈活。

42、優選地，根據單次吊裝工況下，吊件重量、承重繩重量和空載索形參數，獲得起重小車組在任意位置時承重繩的有載索形，并分別建立所述第一承重繩的第一有載索形模型，和所述第二承重繩的第二有載索形模型；

43、所述s2中：

44、根據所述第一起重小車組的初始位置、走行路程，結合所述第一有載索形模型，獲得所述第一走行機構實時位置相對初始位置的高程變化量h21和水平位移變化量l21；

45、根據所述第二起重小車組的初始位置、走行路程，結合所述第二有載索形模型，獲得所述第二走行機構實時位置相對初始位置的高程變化量h22和水平位移變化量l22；

46、所述第一起吊機構和第二起吊機構的實時高程差δh2=h22-h21+補正值+δh1；

47、所述第一走行機構和第二走行機構的實時水平間距差δl2=l22-l21+δl1；

48、所述補正值為所述第一起吊設備和第二起吊設備在繩索拉緊狀態下的收放繩量差值。

49、與現有技術相比，本發明的有益效果：

50、1.本發明所述的異形雙索構造吊裝系統，第一承重繩和第二承重繩分別具有不同的索形參數，使得在施工第一承重繩和第二承重繩時，它們兩端固定位置不再需要完全等高和對稱，能夠根據地形條件進行合理選擇，大大降低了承重繩施工難度，能夠較好解決因地形變化復雜導致纜塔、地錨等結構設計、施工難度大的問題，能夠較好適應復雜地形；第一承重繩所在的豎平面平行于第二承重繩所在的豎平面，兩承重繩之間的間距沿承重繩長度方向均等，第一起重小車組和第二起重小車組在同向走行時，它們之間的橫向間距不會發生大幅度變化，能夠提高協同吊運的橫向平穩性，并降低起重小車組之間發生碰撞的概率。

51、2.本發明所述的一種異形雙索構造吊裝方法，基于如上所述的異形雙索構造吊裝系統，走行機構和起吊機構之間的間距可以改變，使得當出現高程差時，可通過改變走行機構和起吊機構之間的間距，從而在豎向方向上調平待吊裝件，調平方式簡單高效。通過監測實時高程差和實時水平間距差，當實時高程差δh2與初始高程差δh1的差值超過預設相對高程閾值時，通過改變一個或兩個起重小車組內的走行機構和起吊機構之間的間距，來減小待吊裝件的豎向傾斜幅度；當實時水平間距差δl2與初始水平間距差δl1的差值超過預設相對水平間距閾值時，通過改變一個或兩個起重小車組的走行速率，來減小待吊裝件的水平轉動幅度，從而實現待吊裝件地平穩運輸。本發明所述的異形雙索構造吊裝方法，為第一起重小車組和第二起重小車組在如上所述異形雙索構造上的協同吊運提供控制思路，利于推動異形雙索構造替代現有的等高和對稱的雙索構造，從而解決雙索纜索吊機系統施工困難、使用局限性大的問題。
