本發明涉及鐵路貨物接卸設備。更具體地說，本發明涉及一種鐵路貨運接卸裝置。

背景技術：

1、鐵路運輸是使用鐵路列車運送旅客和貨物的一種運輸方式。它在社會物質生產過程中起著重要作用。隨著鐵路貨運量的持續增長，傳統貨物裝卸裝置在效率、安全性和適應性方面的不足日益凸顯。為提高貨物裝卸效果，公告號為“cn219602726u”的專利公開一種鐵路運輸接卸裝置，該專利包括底座、框架、移動箱以及安裝箱，但是該設備采用固定式的移動箱，在接卸貨物時并不能對不同大小的貨物進行固定，影響接卸時的貨物的穩定性。

技術實現思路

1、本發明有一個目的是提供一種鐵路貨運接卸裝置，其通過設置調節板、支撐板、伸縮板、驅動組件實現在貨物自身的重力作用下進行對貨物進行夾緊，提高接卸的穩定性。

2、為了實現本發明的這些目的和其它優點，提供了一種鐵路貨運接卸裝置，包括：

3、可移動底座，其上設有支架，所述支架上設有可相對其上下滑動的承重箱；

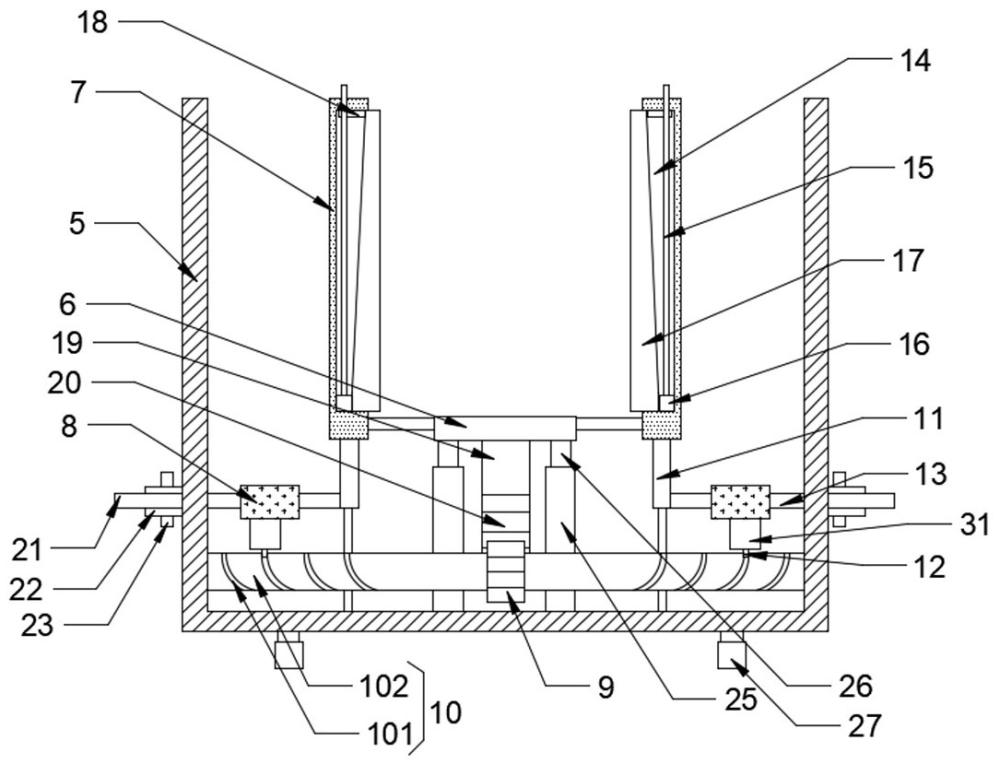

4、移動箱，其設于所述承重箱內且可沿所述承重箱水平移動，所述移動箱內設有兩個可相對或者相背移動的調節板，所述調節板上設有可相對其上下滑動的夾持板，兩個夾持板之間共同連接有伸縮板，所述伸縮板的固定部下表面設有多個第一彈簧，所述第一彈簧的下端與所述移動箱的底部連接，其中，所述伸縮板的固定部設有兩個重力板，所述重力板上沿豎直間隔設有多個嚙合齒；

5、驅動組件，其包括兩個與所述移動箱旋轉連接的雙向螺旋的筒形凸輪，所述筒形凸輪上設有兩個滑動塊，兩個筒形凸輪上的滑動塊一一對應設置，且相對應的兩個滑動塊之間共同連接有支撐板，兩個支撐板與兩個調節板一一對應設置，所述支撐板與所述調節板滑動連接以調節所述支撐板與所述調節板之間的距離，所述筒形凸輪的中部設有第一齒輪，兩個第一齒輪分別與兩個重力板上的嚙合齒對應嚙合以通過所述伸縮板向下移動驅動所述第一齒輪旋轉，所述第一齒輪旋轉帶動所述滑動塊沿所述筒形凸輪水平移動。

6、優選的是，所述調節板上設有多個可旋轉的螺紋桿，所述支撐板上間隔設有多個螺紋孔且所述螺紋孔與所述螺紋桿相匹配，所述移動箱側壁間隔設有多個貫穿孔，所述貫穿孔的直徑大于所述螺紋桿的直徑，多個螺紋桿一一對應依次穿過多個螺紋孔、多個貫穿孔以通過旋轉所述螺紋桿調節所述支撐板與所述調節板之間的距離。

7、優選的是，所述螺紋桿的末端設有驅動桿，所述驅動桿的豎直截面為三角形；

8、所述驅動桿上套設有與其相適配的驅動筒，所述驅動筒與所述移動箱的側壁旋轉連接，所述驅動筒周向設有第二齒輪，多個第二齒輪通過鏈條連接；

9、所述移動箱的側壁上設有兩個驅動輪，兩個驅動輪與兩個鏈條一一對應連接，以通過所述鏈條驅動多個第二齒輪旋轉。

10、優選的是，所述夾持板的側壁凹陷形成夾持槽，兩個夾持板上的所述夾持槽的槽口相對設置，所述夾持槽的槽底設有多個第二彈簧，多個第二彈簧的末端共同連接一個夾緊塊，所述夾緊塊與所述夾持槽滑動連接，所述夾緊塊位于所述夾持槽外的面與所述夾持板平行，位于所述夾持槽內的面為斜面，且所述夾緊塊的斜面與所述夾持槽的槽底之間的距離由上至下依次減小，其中，所述夾持槽內設有可上下滑動的驅動塊，所述驅動塊上設有推拉桿，所述推拉桿豎直設置且所述推拉桿的上端滑動穿過所述夾持板頂端，當需要裝貨時，向下移動所述推拉桿，所述推拉桿驅動所述驅動塊移動至所述夾持槽的低端，使所述驅動塊與所述夾緊塊抵接，當需要卸貨時向上移動所述推拉桿至所述夾緊塊可朝向所述夾持槽的底部移動。

11、優選的是，所述推拉桿與所述驅動塊旋轉連接，且所述推拉桿的水平截面為三角形；

12、所述夾持槽的頂端設有可旋轉的支撐塊，所述支撐塊上貫穿設有水平截面為三角形的通孔且所述通孔與所述推拉桿相適配，所述推拉桿穿過所述通孔并伸出所述夾持板；

13、其中，所述支撐塊為長條狀，且所述支撐塊的兩端為弧形，當需要裝貨時，旋轉所述推拉桿至所述支撐塊的弧形邊與所述夾緊塊抵接，當需要卸貨時，旋轉所述推拉桿至所述支撐塊與所述夾緊塊分離。

14、優選的是，所述調節板底端間隔設有多個支撐桿，所述支撐桿底端設有第一滑塊，所述移動箱底部設有多個第一滑軌，多個第一滑軌與多個第一滑塊一一對應滑動連接以實現兩個調節板可相對或者相背移動。

15、優選的是，所述調節板的頂端設有兩個滑桿，所述夾持板上對應設有兩個滑孔，兩個滑桿與兩個滑孔一一對應滑動連接實現所述夾持板可相對所述調節板上下移動。

16、優選的是，所述滑孔內豎直設有第二滑軌，所述第二滑軌上第二滑塊，所述第二滑塊與所述滑桿連接。

17、優選的是，所述移動箱的底部設有多個固定筒，多個第一彈簧一一對應設于多個固定筒內，所述第一彈簧的末端設有固定桿，所述固定桿與所述固定筒滑動連接，且所述固定桿的頂端與所述伸縮板的固定部連接。

18、優選的是，所述夾持槽的底部設有多個定位筒，多個第二彈簧一一對應設于多個定位筒內，所述第二彈簧的末端設有定位桿，所述定位桿與所述定位筒滑動連接，且所述定位桿的末端與所述夾持塊連接。

19、本發明至少包括以下有益效果：

20、第一、本發明通過設置調節板、支撐板、伸縮板、驅動組件實現在貨物自身的重力作用下進行對貨物進行夾緊，提高接卸的穩定性；通過承重箱的上下滑動與移動箱的水平移動，本發明的鐵路貨運接卸裝置能夠靈活適應不同高度和位置的工作需求，極大地拓寬了應用范圍；筒形凸輪與重力板嚙合設計，實現了自動調節調節板間距的功能，可快速適應不同尺寸的貨物，同時保證了夾持過程中的穩定性與安全性，減少了因操作不當導致的貨物損壞風險。

21、第二、本發明通過設置夾緊塊、推拉桿、驅動塊，一方面通過向下移動驅動塊至驅動塊與夾緊塊抵接，這種設置實現對夾緊塊的固定，另一方面在卸貨時通過向上拉動推拉桿，帶動驅動塊向上移動，此時在第二彈簧的作用下，夾緊塊朝向夾持槽的槽底移動，使貨物與夾緊塊分離，這種設置便于將貨物從移動箱上卸下，且操作較為簡單。

22、第三、本發明通過設置可旋轉的螺紋桿、螺紋孔，不僅可實現通過旋轉螺紋桿調節支撐板與調節板之間的距離，而且還可實現在滑動塊的作用下，兩個調節板相對移動以實現對貨物進行固定；本發明通過設置截面為三角形的推拉桿、支撐塊，一方面通過旋轉支撐塊與所述夾緊塊抵接，實現對夾緊塊上部進行固定，避免夾緊塊傾斜，提高對貨物夾持的穩定性，另一方面通過旋轉支撐塊至夾緊塊分離，實現在第二彈簧的作用下驅動夾緊塊朝向夾持槽的槽底移動，便于卸貨。

23、本發明的其它優點、目標和特征將部分通過下面的說明體現，部分還將通過對本發明的研究和實踐而為本領域的技術人員所理解。

技術特征：

1.鐵路貨運接卸裝置，其特征在于，包括：

2.如權利要求1所述的鐵路貨運接卸裝置，其特征在于，所述調節板上設有多個可旋轉的螺紋桿，所述支撐板上間隔設有多個螺紋孔且所述螺紋孔與所述螺紋桿相匹配，所述移動箱側壁間隔設有多個貫穿孔，所述貫穿孔的直徑大于所述螺紋桿的直徑，多個螺紋桿一一對應依次穿過多個螺紋孔、多個貫穿孔以通過旋轉所述螺紋桿調節所述支撐板與所述調節板之間的距離。

3.如權利要求2所述的鐵路貨運接卸裝置，其特征在于，所述螺紋桿的末端設有驅動桿，所述驅動桿的豎直截面為三角形；

4.如權利要求1所述的鐵路貨運接卸裝置，其特征在于，所述夾持板的側壁凹陷形成夾持槽，兩個夾持板上的所述夾持槽的槽口相對設置，所述夾持槽的槽底設有多個第二彈簧，多個第二彈簧的末端共同連接一個夾緊塊，所述夾緊塊與所述夾持槽滑動連接，所述夾緊塊位于所述夾持槽外的面與所述夾持板平行，位于所述夾持槽內的面為斜面，且所述夾緊塊的斜面與所述夾持槽的槽底之間的距離由上至下依次減小，其中，所述夾持槽內設有可上下滑動的驅動塊，所述驅動塊上設有推拉桿，所述推拉桿豎直設置且所述推拉桿的上端滑動穿過所述夾持板頂端，當需要裝貨時，向下移動所述推拉桿，所述推拉桿驅動所述驅動塊移動至所述夾持槽的低端，使所述驅動塊與所述夾緊塊抵接，當需要卸貨時，向上移動所述推拉桿，至所述夾緊塊可朝向所述夾持槽的底部移動。

5.如權利要求4所述的鐵路貨運接卸裝置，其特征在于，所述推拉桿與所述驅動塊旋轉連接，且所述推拉桿的水平截面為三角形；

6.如權利要求5所述的鐵路貨運接卸裝置，其特征在于，所述調節板底端間隔設有多個支撐桿，所述支撐桿底端設有第一滑塊，所述移動箱底部設有多個第一滑軌，多個第一滑軌與多個第一滑塊一一對應滑動連接以實現兩個調節板可相對或者相背移動。

7.如權利要求6所述的鐵路貨運接卸裝置，其特征在于，所述調節板的頂端設有兩個滑桿，所述夾持板上對應設有兩個滑孔，兩個滑桿與兩個滑孔一一對應滑動連接實現所述夾持板可相對所述調節板上下移動。

8.如權利要求7所述的鐵路貨運接卸裝置，其特征在于，所述滑孔內豎直設有第二滑軌，所述第二滑軌上第二滑塊，所述第二滑塊與所述滑桿連接。

9.如權利要求1所述的鐵路貨運接卸裝置，其特征在于，所述移動箱的底部設有多個固定筒，多個第一彈簧一一對應設于多個固定筒內，所述第一彈簧的末端設有固定桿，所述固定桿與所述固定筒滑動連接，且所述固定桿的頂端與所述伸縮板的固定部連接。

10.如權利要求7所述的鐵路貨運接卸裝置，其特征在于，所述夾持槽的底部設有多個定位筒，多個第二彈簧一一對應設于多個定位筒內，所述第二彈簧的末端設有定位桿，所述定位桿與所述定位筒滑動連接，且所述定位桿的末端與所述夾持塊連接。

技術總結
本發明公開了一種鐵路貨運接卸裝置，包括：可移動底座，其上設有支架，所述支架上設有承重箱；移動箱，其設于所述承重箱內且可沿所述承重箱水平移動，所述移動箱內設有兩個可相對或者相背移動的調節板，所述調節板上設有可相對其上下滑動的夾持板，兩個夾持板之間共同連接有伸縮板，所述伸縮板的固定部下表面設有多個第一彈簧，所述第一彈簧的下端與所述移動箱的底部連接，所述伸縮板的固定部設有兩個重力板，所述重力板上沿豎直相向間隔設有多個嚙合齒；驅動組件，其包括兩個與所述移動箱旋轉連接的雙向螺旋的筒形凸輪。本發明通過設置調節板、支撐板、伸縮板、驅動組件實現在貨物自身的重力作用下進行對貨物進行夾緊，提高接卸的穩定性。

技術研發人員：王明強,余飛,張國會,陳硯明,王大偉,蘇龍,李洋,賈偉,申俊,毛興勝,張彩霞,李小京
受保護的技術使用者：佳訊飛鴻（北京）智能科技研究院有限公司
技術研發日：
技術公布日：2025/4/24
