本發明涉及葉片吊裝調整裝置，具體為一種用于風力發電機的葉片吊裝調整裝置。

背景技術：

1、隨著全球海上風電行業的持續發展，市場上涌現出多種型號的海上風力發電機。風力發電機的安裝工藝也在不斷提升。目前，風輪安裝中最常用且經濟效益最高的兩種方式為：

2、整體式安裝：在陸地碼頭或船上先將三片葉片與輪轂組裝成整體，然后運至風電場進行整體吊裝，并與主機裝配。

3、分片式安裝：將葉片、輪轂等部件分別運輸到風電場，先將輪轂安裝到主機上，再逐片將葉片安裝到輪轂上。

4、分片式安裝降低了運輸和施工場地的要求，但是在傳統安裝方法中，通過直接對葉片主體進行直接夾持，葉片在非水平狀態下，其纜繩對固定夾具施加的拉力使得固定夾具和葉片底部外沿部分的接觸面壓力增加，存在導致葉片主體的夾持受力點位置出現形變的問題。

技術實現思路

1、本發明提供了一種用于風力發電機的葉片吊裝調整裝置，解決了上述背景技術所提出的問題。

2、本發明提供如下技術方案：一種用于風力發電機的葉片吊裝調整裝置，包括轉架部件，所述轉架部件的內壁環形固定裝配有若干驅動部件，所述驅動部件靠近轉架部件軸心一端設置有抵接部件，若干所述抵接部件的兩側端部纏繞有固定鋼纜，若干所述抵接部件的內壁抵接固定有葉片主體。

3、作為本發明的一種優選技術方案：所述轉架部件包括有弧形環，所述弧形環的頂部外壁固定裝配有鎖扣，所述弧形環的底部外壁開設有轉槽，所述弧形環的內環上下設置有兩組半圓卡環，位于底部一組的所述半圓卡環的兩側端部外壁固定裝配有轉軸，所述半圓卡環靠近軸心一側內壁的中部固定裝配有卡套，所述半圓卡環靠近軸心一側內壁開設有連接口，兩側呈圓形設置的兩組所述半圓卡環的內壁套接有呈左右設置的兩組半圓固定環，兩組所述半圓固定環相對端外壁皆固定裝配有卡塊，所述卡塊遠離半圓固定環軸心一側設置有固定螺栓二，所述半圓固定環的外壁開設有螺栓槽，所述螺栓槽的內壁固定裝配有固定螺栓三，所述半圓卡環的端部設置有固定螺栓一。

4、作為本發明的一種優選技術方案：所述半圓卡環通過轉軸和轉槽的內壁轉動連接，兩組所述半圓卡環通過固定螺栓一固定裝配，兩組所述半圓卡環套接于兩組半圓固定環的外壁，且兩組所述半圓卡環和兩組所述半圓固定環的連接端相錯開設置，所述卡塊卡接于卡套的內壁，所述固定螺栓二貫穿連接口，且半圓固定環通過固定螺栓二和半圓卡環固定裝配。

5、作為本發明的一種優選技術方案：所述驅動部件包括有安裝板，所述安裝板的外壁開設有連接孔，所述安裝板的兩側端部內壁皆固定裝配有轉動座，所述轉動座的內壁轉動連接有伸縮桿，所述安裝板靠近轉架部件軸心一側設置有移動板，所述移動板的兩側外壁皆開設有滑動槽。

6、作為本發明的一種優選技術方案：兩組所述伸縮桿的伸縮端端部和移動板的兩端轉動連接，所述安裝板位于半圓固定環的內壁，且若干連接孔和螺栓槽的位置相適配，所述半圓固定環通過固定螺栓三和安裝板固定裝配。

7、作為本發明的一種優選技術方案：所述抵接部件包括有支撐板，所述支撐板靠近驅動部件一側的外壁固定裝配有加強筋，所述支撐板的中部外壁固定裝配有滑座，所述滑座的外壁開設有滑槽，所述支撐板的兩側端部皆固定裝配有連接板，所述連接板遠離支撐板一側設置有橡膠座，所述橡膠座靠近連接板一側外壁固定裝配有固定螺栓四，所述橡膠座的兩側外壁皆開設有弧形面，所述橡膠座的兩側外壁皆固定裝配有抵接氣囊，所述抵接氣囊的兩端外壁固定裝配有連接管一，所述連接管一的外壁固定裝配有連接管二，所述連接管二的外壁固定裝配有連接管三。

8、作為本發明的一種優選技術方案：所述橡膠座通過固定螺栓四和連接板固定裝配，所述滑座通過滑槽和滑動槽滑動套接，四組抵接氣囊分別設置于兩組橡膠座兩側的弧形面處，且抵接氣囊通過弧形面和橡膠座固定裝配，四組所述抵接氣囊皆與連接管一連通，所述連接管三和連接管二連接處設置有氣閥。

9、作為本發明的一種優選技術方案：所述加強筋的兩端外壁皆開設有卡槽，所述固定鋼纜位于若干卡槽的位置。

10、本發明具備以下有益效果：

11、1、該用于風力發電機的葉片吊裝調整裝置，通過在吊機通過纜繩帶動鎖扣向上移動時，弧形環通過轉軸和半圓卡環之間實現轉動，而半圓卡環將纜繩傳導的拉力通過半圓固定環傳導至若干驅動部件上，利用驅動部件對支撐板和加強筋進行力的傳導，使得纜繩通過設備傳導的拉力通過位于支撐板兩側的橡膠座和抵接氣囊傳導至葉片主體，通過增加設備和葉片主體之間的接觸寬度，另一方面，通過抵接氣囊，使得設備和葉片主體之間在吊裝過程中可通過葉片主體的重力實現移動位置的移動調整，使得橡膠座和抵接氣囊對葉片主體施加抵接力的位置和角度實現改變，進而使葉片主體受到的拉力實現分攤化，從而解決了傳統設備對葉片主體進行直接夾持，葉片在非水平狀態下，其纜繩對固定夾具施加的拉力使得固定夾具和葉片底部外沿部分的接觸面壓力增加，從而導致葉片損壞的問題。

12、2、該用于風力發電機的葉片吊裝調整裝置，抵接氣囊對葉片主體進行抵接，在葉片主體傾斜狀態下，葉片主體受重力和抵接氣囊之間出現相反方向的一定位移，利用葉片主體和抵接氣囊之間的摩擦力，進而使抵接氣囊外壁隨葉片主體向葉片主體移動的一側移動，進而使抵接氣囊受到擠壓，而利用若干抵接氣囊之間通過連接管一實現連通，使得受擠壓的抵接氣囊內腔的氣體傳輸至另幾組抵接氣囊的內腔，進而使另幾組抵接氣囊對葉片主體的抵接力增加，增加了設備的穩定性。

技術特征：

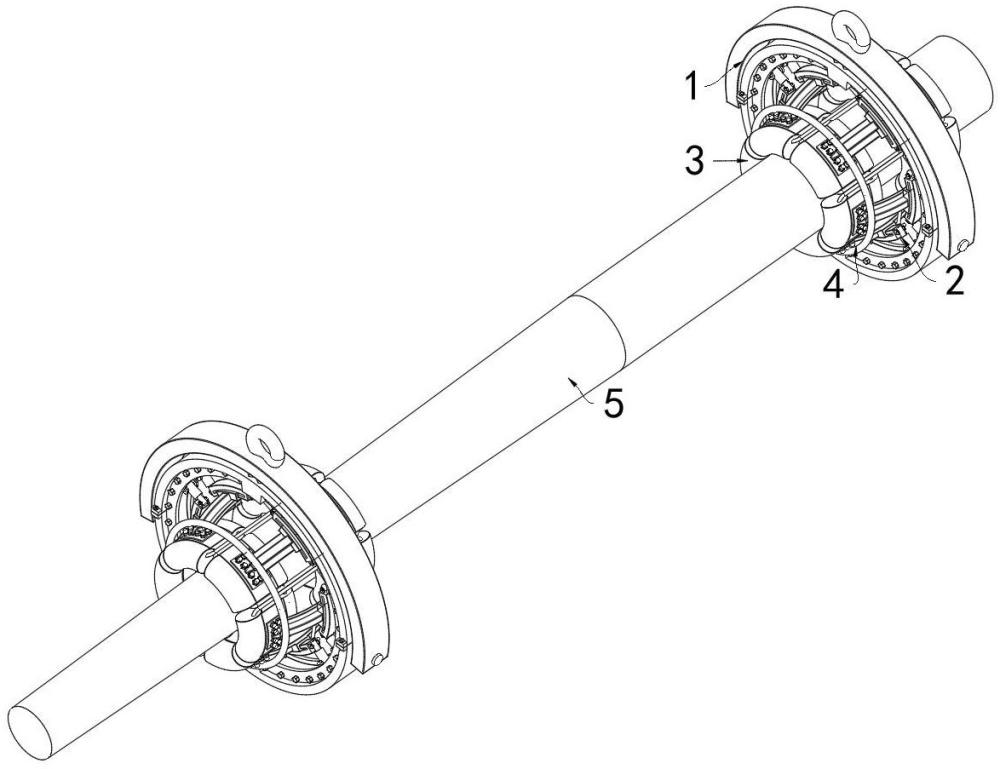

1.一種用于風力發電機的葉片吊裝調整裝置，包括轉架部件（1），其特征在于：所述轉架部件（1）的內壁環形固定裝配有若干驅動部件（2），所述驅動部件（2）靠近轉架部件（1）軸心一端設置有抵接部件（3），若干所述抵接部件（3）的兩側端部纏繞有固定鋼纜（4），若干所述抵接部件（3）的內壁抵接固定有葉片主體（5）。

2.根據權利要求1所述的一種用于風力發電機的葉片吊裝調整裝置，其特征在于：所述轉架部件（1）包括有弧形環（101），所述弧形環（101）的頂部外壁固定裝配有鎖扣（102），所述弧形環（101）的底部外壁開設有轉槽（103），所述弧形環（101）的內環上下設置有兩組半圓卡環（104），位于底部一組的所述半圓卡環（104）的兩側端部外壁固定裝配有轉軸（105），所述半圓卡環（104）靠近軸心一側內壁的中部固定裝配有卡套（106），所述半圓卡環（104）靠近軸心一側內壁開設有連接口（107），兩側呈圓形設置的兩組所述半圓卡環（104）的內壁套接有呈左右設置的兩組半圓固定環（109），兩組所述半圓固定環（109）相對端外壁皆固定裝配有卡塊（110），所述卡塊（110）遠離半圓固定環（109）軸心一側設置有固定螺栓二（111），所述半圓固定環（109）的外壁開設有螺栓槽（112），所述螺栓槽（112）的內壁固定裝配有固定螺栓三（113），所述半圓卡環（104）的端部設置有固定螺栓一（108）。

3.根據權利要求2所述的一種用于風力發電機的葉片吊裝調整裝置，其特征在于：所述半圓卡環（104）通過轉軸（105）和轉槽（103）的內壁轉動連接，兩組所述半圓卡環（104）通過固定螺栓一（108）固定裝配，兩組所述半圓卡環（104）套接于兩組半圓固定環（109）的外壁，且兩組所述半圓卡環（104）和兩組所述半圓固定環（109）的連接端相錯開設置，所述卡塊（110）卡接于卡套（106）的內壁，所述固定螺栓二（111）貫穿連接口（107），且半圓固定環（109）通過固定螺栓二（111）和半圓卡環（104）固定裝配。

4.根據權利要求1所述的一種用于風力發電機的葉片吊裝調整裝置，其特征在于：所述驅動部件（2）包括有安裝板（201），所述安裝板（201）的外壁開設有連接孔（202），所述安裝板（201）的兩側端部內壁皆固定裝配有轉動座（203），所述轉動座（203）的內壁轉動連接有伸縮桿（204），所述安裝板（201）靠近轉架部件（1）軸心一側設置有移動板（205），所述移動板（205）的兩側外壁皆開設有滑動槽（206）。

5.根據權利要求4所述的一種用于風力發電機的葉片吊裝調整裝置，其特征在于：兩組所述伸縮桿（204）的伸縮端端部和移動板（205）的兩端轉動連接，所述安裝板（201）位于半圓固定環（109）的內壁，且若干連接孔（202）和螺栓槽（112）的位置相適配，所述半圓固定環（109）通過固定螺栓三（113）和安裝板（201）固定裝配。

6.根據權利要求1所述的一種用于風力發電機的葉片吊裝調整裝置，其特征在于：所述抵接部件（3）包括有支撐板（301），所述支撐板（301）靠近驅動部件（2）一側的外壁固定裝配有加強筋（302），所述支撐板（301）的中部外壁固定裝配有滑座（303），所述滑座（303）的外壁開設有滑槽（304），所述支撐板（301）的兩側端部皆固定裝配有連接板（305），所述連接板（305）遠離支撐板（301）一側設置有橡膠座（306），所述橡膠座（306）靠近連接板（305）一側外壁固定裝配有固定螺栓四（307），所述橡膠座（306）的兩側外壁皆開設有弧形面（308），所述橡膠座（306）的兩側外壁皆固定裝配有抵接氣囊（309），所述抵接氣囊（309）的兩端外壁固定裝配有連接管一（310），所述連接管一（310）的外壁固定裝配有連接管二（311），所述連接管二（311）的外壁固定裝配有連接管三（312）。

7.根據權利要求6所述的一種用于風力發電機的葉片吊裝調整裝置，其特征在于：所述橡膠座（306）通過固定螺栓四（307）和連接板（305）固定裝配，所述滑座（303）通過滑槽（304）和滑動槽（206）滑動套接，四組抵接氣囊（309）分別設置于兩組橡膠座（306）兩側的弧形面（308）處，且抵接氣囊（309）通過弧形面（308）和橡膠座（306）固定裝配，四組所述抵接氣囊（309）皆與連接管一（310）連通，所述連接管三（312）和連接管二（311）連接處設置有氣閥。

8.根據權利要求7所述的一種用于風力發電機的葉片吊裝調整裝置，其特征在于：所述加強筋（302）的兩端外壁皆開設有卡槽（313），所述固定鋼纜（4）位于若干卡槽（313）的位置。

技術總結
本發明涉及葉片吊裝調整裝置技術領域，且公開了一種用于風力發電機的葉片吊裝調整裝置，包括轉架部件，所述轉架部件的內壁環形固定裝配有若干驅動部件，所述驅動部件靠近轉架部件軸心一端設置有抵接部件，若干所述抵接部件的兩側端部纏繞有固定鋼纜，若干所述抵接部件的內壁抵接固定有葉片主體。通過抵接氣囊，使得設備和葉片主體之間在吊裝過程中可通過葉片主體的重力實現移動位置的移動調整，使得橡膠座和抵接氣囊對葉片主體施加抵接力的位置和角度實現改變，進而使葉片主體受到的拉力實現分攤化，從而解決了傳統設備對葉片主體進行直接夾持，導致葉片主體的夾持受力點位置出現形變的問題。

技術研發人員：劉宏杰,王曉月,蘇紅濤,王東東,王家樂,王進杰,丁勇峰
受保護的技術使用者：萬安建設發展河南有限公司
技術研發日：
技術公布日：2025/4/24
