本發明屬于印制電路板輸送包裝，尤其涉及一種電路板包裝轉移系統。

背景技術：

1、為保證電路板在保存及運輸過程中的安全性，在電路板加工完成后都需要對其進行包裝處理。目前常用的包裝方式是利用氣泡袋將堆垛后的電路板進行真空包裝。包裝過程中為提高效率，現有的包裝設備還會采用機械臂或者吸附轉移設備自動完成電路板的堆垛工作，雖然現有的包裝工藝具有較高的效率，但是此類包裝方式使得相鄰電路板的表面直接接觸，導致電路板表面的線路存在劃傷的風險。

技術實現思路

1、為解決現有技術不足，本發明提供一種電路板包裝轉移系統，可實現自動化包裝，具有較高的包裝效率，并且利用本方案包裝的電路板能有效防止相鄰電路板之間產生劃傷。

2、為了實現本發明的目的，擬采用以下方案：

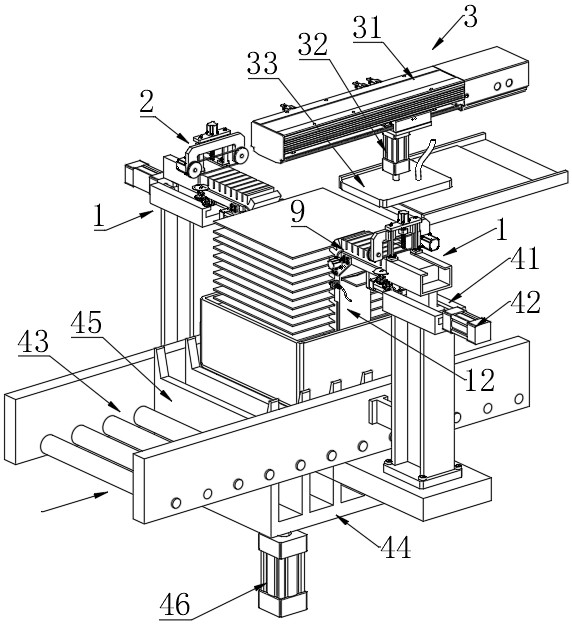

3、一種電路板包裝轉移系統，包括：堆料組件及轉移裝置。

4、堆料組件至少設有一對，其包括水平設置的橫向?qū)Р?，其末端設有豎直朝下的縱向?qū)Р郏呓唤缣幘哂袌A弧過渡結構，橫向?qū)Р鄣捻斆媾c縱向?qū)Р鄣耐鈧?cè)壁，均用于鋪設并引導緩沖條移動，緩沖條具有韌性，橫向?qū)Р鄣那岸嗽O(shè)有切槽組件，用于在緩沖條的表面加工形成卡槽，卡槽垂直于緩沖條的移動方向，橫向?qū)Р鄣南路皆O(shè)有切刀，其垂直于緩沖條在縱向?qū)Р凵系囊苿?dòng)方向，縱向?qū)Р坶_設有用于穿過切刀的切刀孔；成對堆料組件的兩條縱向?qū)Р鄣耐鈧?cè)壁相對設置，且兩條橫向?qū)Р蹖儆谕凰礁叨?；位于兩?cè)縱向?qū)Р蹆?nèi)的緩沖條表面之間的距離小于電路板的寬度，且兩側卡槽底面之間的距離大于電路板的寬度；

5、轉移裝置用于向成對設置的堆料組件中間轉移電路板，轉移裝置至少具有控制電路板沿豎直及水平方向移動的功能。

6、本發明的有益效果在于：

7、1、本方案利用緩沖條的卡槽對電路板進行間隔固定，有效防止相鄰電路板之間產生接觸，從而避免電路板劃傷。

8、2、方案實現了電路板的自動轉移、堆放及包裝過程，具有更高的自動化程度，并能有效提高電路板的包裝轉移效率。

技術特征：

1.一種電路板包裝轉移系統，其特征在于，包括：

2.根據權利要求1所述的一種電路板包裝轉移系統，其特征在于，縱向?qū)Р郏?2）與橫向?qū)Р郏?1）交界處的夾角內側設有摩擦輪（14），其外壁與縱向?qū)Р郏?2）的外側壁以及橫向?qū)Р郏?1）的頂面相切，摩擦輪（14）的四分之一外表面與緩沖條（9）接觸，摩擦輪（14）轉動設置。

3.根據權利要求2所述的一種電路板包裝轉移系統，其特征在于，摩擦輪（14）的表面設有增加摩擦的結構，堆料組件（1）設有旋轉電機（15），用于驅動摩擦輪（14）旋轉，摩擦輪（14）旋轉時外表面的線速度與轉移裝置（3）驅動電路板沿豎直朝下移動的速度一致。

4.根據權利要求1所述的一種電路板包裝轉移系統，其特征在于，橫向?qū)Р郏?1）前端的兩側各設有一塊圓形刀片（16），用于在緩沖條（9）的兩側加工引導槽（92），引導槽（92）沿著緩沖條（9）的長度方向設置，引導槽（92）位于緩沖條（9）的背面與卡槽（91）的底面之間，橫向?qū)Р郏?1）頂面的兩側以及縱向?qū)Р郏?2）外側壁的兩側均平行地設有限位條（112），用于匹配引導槽（92）。

5.根據權利要求4所述的一種電路板包裝轉移系統，其特征在于，圓形刀片（16）的底部均同軸設有從動圓錐齒輪（161），橫向?qū)Р郏?1）的底部設有一傳動軸（162），其兩端分別設有與兩個從動圓錐齒輪（161）嚙合的主動圓錐齒輪（163），橫向?qū)Р郏?1）的底部設有驅動電機（164），其通過平行齒輪傳動的方式與傳動軸（162）相連。

6.根據權利要求1所述的一種電路板包裝轉移系統，其特征在于，切槽組件（2）包括一條環形結構的切割線（21）以及一對平行設置的帶輪（22），兩個帶輪（22）用繃緊切割線（21），兩個帶輪（22）轉動設于一塊u型架（23）的兩側，且u型架（23）的u型開口朝下，兩個帶輪（22）之間最近的距離大于緩沖條（9）的寬度，u型架（23）設有一切割電機（24），用于驅動其中一個帶輪（22）旋轉，兩個帶輪（22）之間的切割線（21）與卡槽（91）的延伸方向平行，u型架（23）沿豎直方向移動設置于橫向?qū)Р郏?1）的上方。

7.根據權利要求1所述的一種電路板包裝轉移系統，其特征在于，同對堆料組件（1）其中至少一條縱向?qū)Р郏?2）的一側設有檢測電路板到位信號的位置傳感器（17），位置傳感器（17）位于切刀（13）的下方，且與切刀（13）之間的距離等于相鄰卡槽（91）之間距離的一半。

8.根據權利要求1所述的一種電路板包裝轉移系統，其特征在于，轉移裝置（3）包括水平設置的水平轉移組件（31），其活動部件下方設有豎直轉移組件（32），豎直轉移組件（32）的活動桿下端設有水平狀態的吸盤（33），水平轉移組件（31）用于帶動豎直轉移組件（32）沿水平方向往復移動，移動軌跡與卡槽（91）的延伸方向平行，且位于同對設置的兩組堆料組件（1）中間，豎直轉移組件（32）用于帶動吸盤（33）沿豎直方向往復移動，吸盤（33）用于吸取送料軌道上的電路板。

9.根據權利要求1所述的一種電路板包裝轉移系統，其特征在于，同對堆料組件（1）之間的距離可調。

10.根據權利要求1所述的一種電路板包裝轉移系統，其特征在于，還包括設于同一對堆料組件（1）中間位置下方的輸送軌道（43），其輸送方向與卡槽（91）的延伸方向一致，用于輸送包裝箱，輸送軌道（43）的下方設有舉升組件（44），其包括多塊穿設于輸送軌道（43）滾輪之間的支撐板（45），用于控制輸送軌道（43）上包裝箱的升降，舉升組件（44）位于同對設置的堆料組件（1）中間位置下方，舉升組件（44）的底部設有舉升裝置（46），用于控制舉升組件（44）的升降。

技術總結
一種電路板包裝轉移系統，屬于印制電路板輸送包裝技術領域，系統包括：堆料組件及轉移裝置。堆料組件設有一對，包括橫向?qū)Р郏淠┒嗽O(shè)有縱向?qū)Р?，二者交界處具有圓弧過渡結構，橫向?qū)Р叟c縱向?qū)Р塾糜阡佋O(shè)緩沖條，橫向?qū)Р鄣那岸嗽O(shè)有在緩沖條上加工卡槽切槽組件，橫向?qū)Р鄣南路皆O(shè)有切刀，縱向?qū)Р坶_設有用于穿過切刀的切刀孔；成對堆料組件的兩條縱向?qū)Р鄣耐鈧?cè)壁相對設置，且兩條橫向?qū)Р蹖儆谕凰礁叨?；轉移裝置用于向成對設置的堆料組件中間轉移電路板，轉移裝置至少具有控制電路板沿豎直及水平方向移動的功能。本方案可實現自動化包裝，具有較高的包裝效率，并且利用本方案包裝的電路板能有效防止相鄰電路板之間產生劃傷。

技術研發人員：方映,夏東,李建輝
受保護的技術使用者：遂寧睿杰興科技有限公司
技術研發日：
技術公布日：2025/4/24
