本實用新型涉及一種模套。

背景技術：

模套是用于箍緊母模或公模的模具結構部件。現有技術中模套是在朔料模具中常見的零件之一，它雖然廣泛用于塑料模中，但是依然存在著一些不足之處，比如設計不合理，實用壽命短，不方便安裝和拆卸等問題依然存在著大部分的塑料模中。

技術實現要素：

為解決上述技術問題，本實用新型提供了一種模套，其目的是提供一種拆裝方便，且使用壽命長的模套。

一種模套，其包括本體，所述的本體為階梯狀筒體，所述的本體上端為口模端口，所述的口模端口的下部為過渡部，所述的過渡部的直徑大于口模端口的直徑，所述的過渡部的下部設置有套接部，所述的口模端口設置有不銹鋼外圈和四氟乙烯內圈，所述的不銹鋼外圈和四氟乙烯內圈之間設置有環裝水槽。

優選的，所述的口模端口包括環形的開口模，所述的開口模由鈦合金材料制成，所述的不銹鋼外圈通過螺釘固定于開口模上。

優選的，所述的不銹鋼外圈和四氟乙烯內圈之間設置有密封圈。

本實用新型提供的一種模套，其有益效果在于：將模套本體設置為階梯狀筒體，階梯形狀能夠分散應力保證本體的剛性；同時在口模端口設置不銹鋼外圈和四氟乙烯內圈，利用其在高載荷條件下良好的潤滑減磨性能，大大提升了管材表面光滑度；不銹鋼外圈和四氟乙烯內圈之間設置有環裝水槽對不銹鋼外圈進行降溫進行降溫延長使用壽命；開口模由鈦合金材料制成耐磨耐壓；口模端口下部為過渡部直徑大于口模端口的直徑，分散本體內部的壓力，防止本體斷裂。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹。

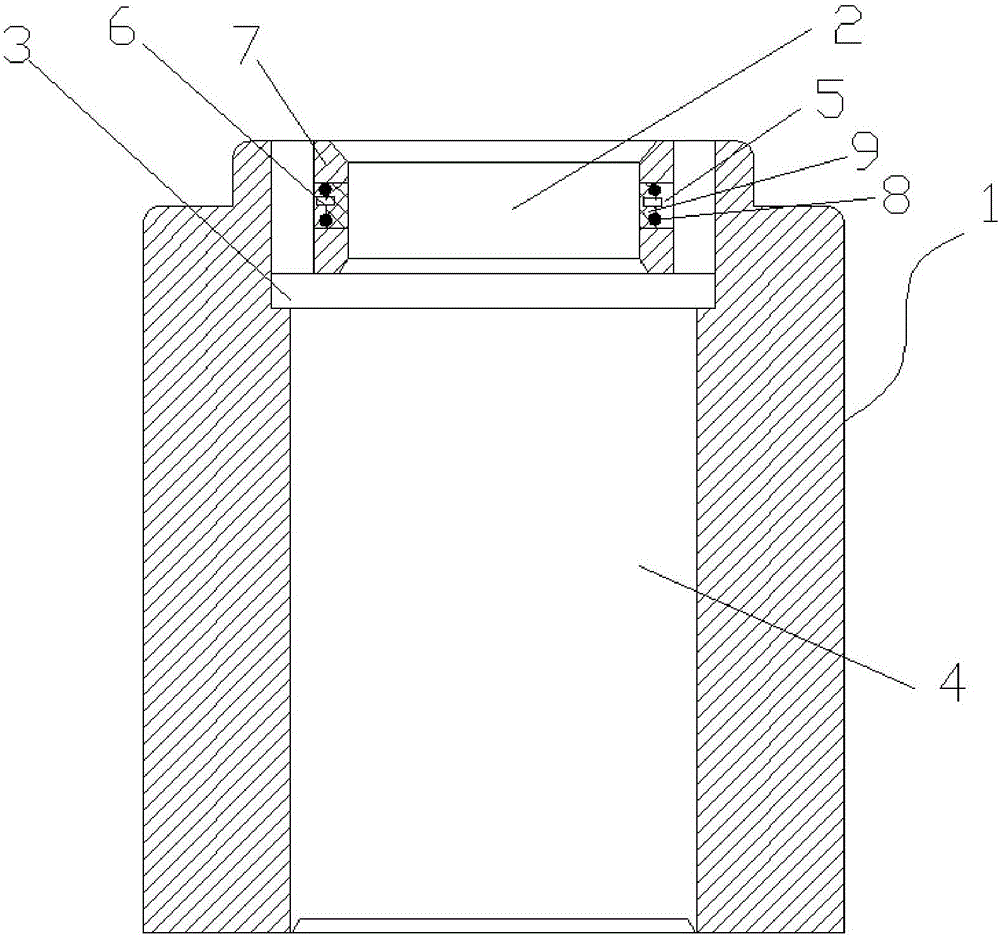

附圖1為本實用新型的結構示意圖。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述。

本實施例如圖1所示，

一種模套，其包括本體1，所述的本體1為階梯狀筒體，所述的本體1上端為口模端口2，所述的口模端口2的下部為過渡部3，所述的過渡部3的直徑大于口模端口2的直徑，所述的過渡部3的下部設置有套接部4，所述的口模端口2設置有不銹鋼外圈5和四氟乙烯內圈9，所述的不銹鋼外圈5和四氟乙烯內圈9之間設置有環裝水槽6，所述的口模端口2包括環形的開口模7，所述的開口模7由鈦合金材料制成，所述的不銹鋼外圈5通過螺釘固定于開口模7上，所述的不銹鋼外圈5和四氟乙烯內圈4之間設置有密封圈8。

本實用新型提供的一種模套，將模套本體設置為階梯狀筒體，階梯形狀能夠分散應力保證本體的剛性；同時在口模端口設置不銹鋼外圈和四氟乙烯內圈，利用其在高載荷條件下良好的潤滑減磨性能，大大提升了管材表面光滑度；不銹鋼外圈和四氟乙烯內圈之間設置有環裝水槽對不銹鋼外圈進行降溫進行降溫延長使用壽命；開口模由鈦合金材料制成耐磨耐壓；口模端口下部為過渡部直徑大于口模端口的直徑，分散本體內部的壓力，防止本體斷裂。

本實用新型所公開的實施例的上述說明，使本領域專業技術人員能夠實現或使用本實用新型。對這些實施例的多種修改對本領域的專業技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本實用新型的精神或范圍的情況下，在其它實施例中實現。因此，本實用新型將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
