本實用新型屬于海綿設備技術領域，特別涉及一種海綿注塑機。

背景技術：

海綿注塑機是將海綿材料發泡成型的設備，現有的海綿注塑機主要存在的問題是成型時，海綿會黏在模具上，需要很小心才能將成型的海綿與模具分離，對于下一步工藝會耽誤很長的時間。

技術實現要素：

本實用新型的目的是針對現有存在的上述問題，提供一種便于成型后脫離模具，便于運輸的海綿注塑機。

本實用新型的目的可通過下列技術方案來實現：一種海綿注塑機，其特征在于，它包括機架、一個注塑頭，注塑頭向上朝設，注塑頭下方為進料管，在注塑頭的上方設有模具，模具的上方為運輸通道，模具、運輸通道均固定在機架上，所述的注塑頭上套有壁膜，所述的壁膜一端外套在注塑頭上，另一端穿過模具且鉤掛在運輸通道上，所述的壁膜撐開后為一個套袋，所述的壁膜上方為開放口，下方留有一個注塑頭的套口，套口活動套接在注塑頭上。

所述的運輸通道包括若干傳動鏈，傳動鏈上下運動，傳動鏈上設有若干的鉤掛板。

所述的模具上開設有觀察孔。

與現有技術相比，該裝置將發泡的材料先注入壁膜中，壁膜不會影響海綿的成型，在海綿成型以后，拉動壁膜就能使海綿整塊從模具中脫離。

附圖說明

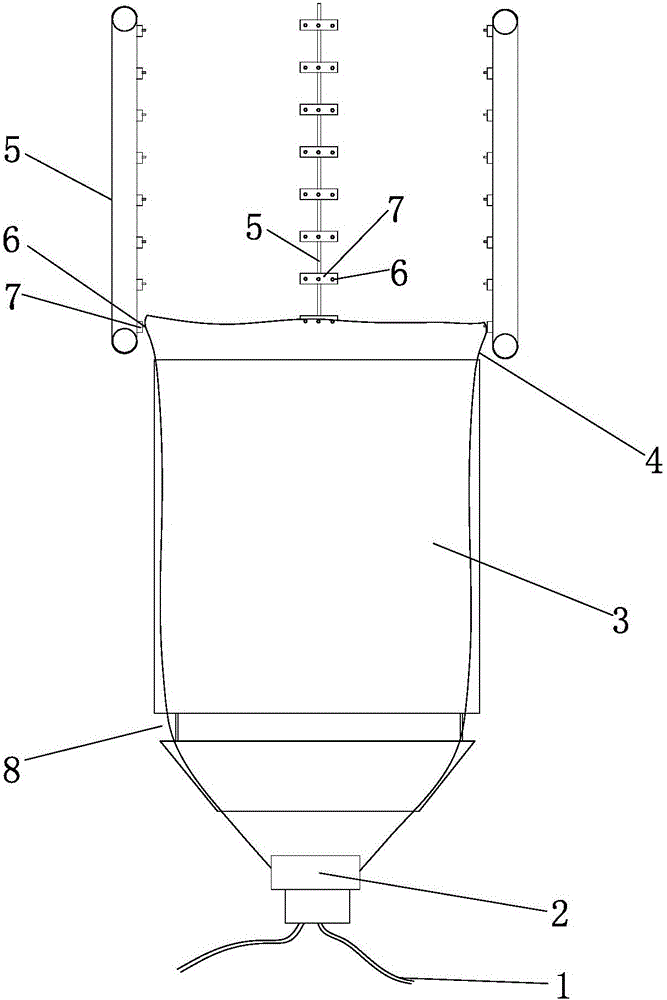

圖1是本實用新型的結構示意圖。

圖中，1、進料管；2、注塑頭；3、模具；4、壁膜；5、傳動鏈；6、鉤頭；7、鉤掛板；8、觀察孔。

具體實施方式

以下是本實用新型的具體實施例并結合附圖，對本實用新型的技術方案作進一步的描述，但本實用新型并不限于這些實施例。

圖1所示，本實用新型包括機架，機架的最上方設有多組傳動鏈5，所述的傳動鏈5由驅動機構驅動且豎直向上移動，傳動鏈5上設有若干的鉤掛板7，鉤掛板7上設有多組鉤頭6。

傳動鏈5下方設有模具3，模具3固定在機架上，模具3用以海綿發泡成型定位。模具3上開設有觀察孔8，觀察孔8用于觀察模具3內部成型情況。觀察孔8環形設在模具3上，便于360度觀看。

模具3下方設有一個注塑頭2，注塑頭2向上朝設，注塑頭2下方為進料管1，所述的注塑頭2上套有壁膜4，所述的壁膜4一端外套在注塑頭2上，另一端穿過模具3且鉤掛在鉤掛板7上，所述的壁膜4撐開后為一個套袋，所述的壁膜4上方為開放口，下方留有一個注塑頭2的套口，套口與注塑頭2活動套接。工作時將發泡的材料先注入壁膜4中，壁膜4不會影響海綿的成型，在海綿成型以后，拉動壁膜4就能使海綿整塊從模具3中脫離。
